| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | Correction |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |
| Delivery Time: | 2-7 jours de travail |
| Payment Terms: | T/T, Western Union |

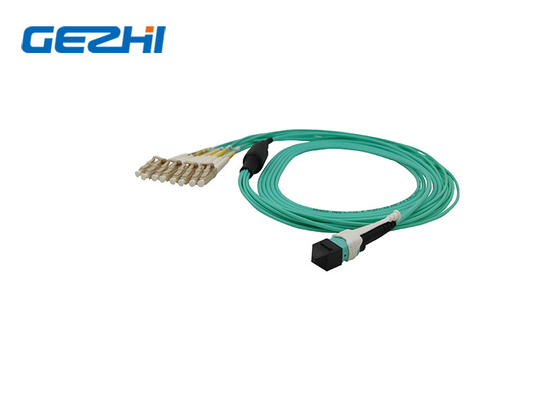

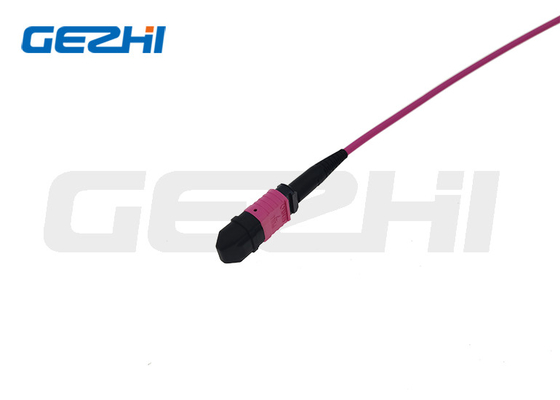

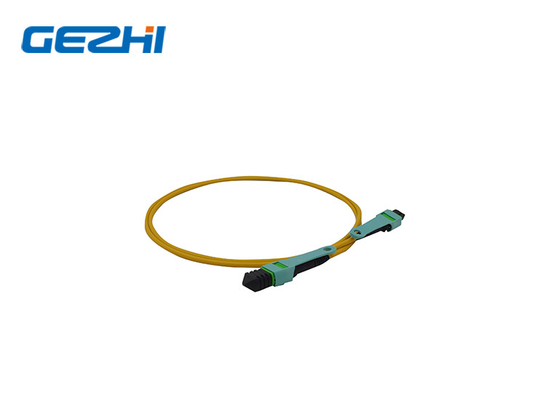

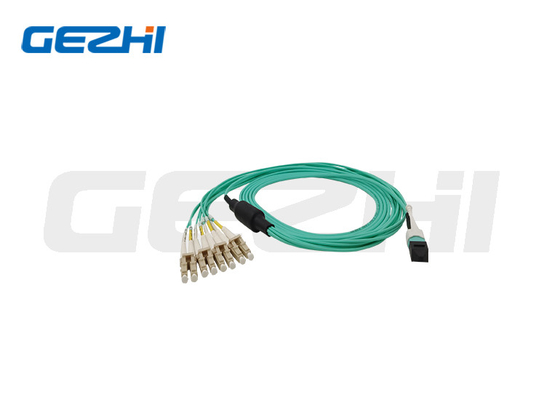

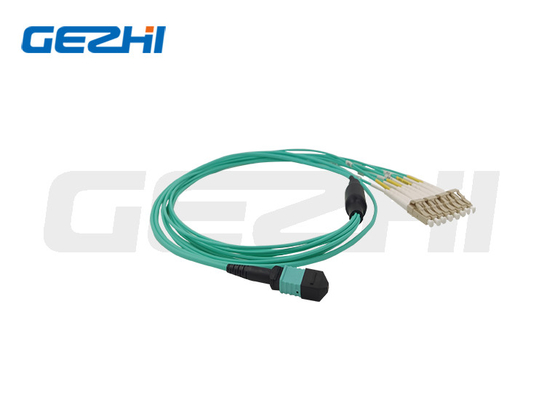

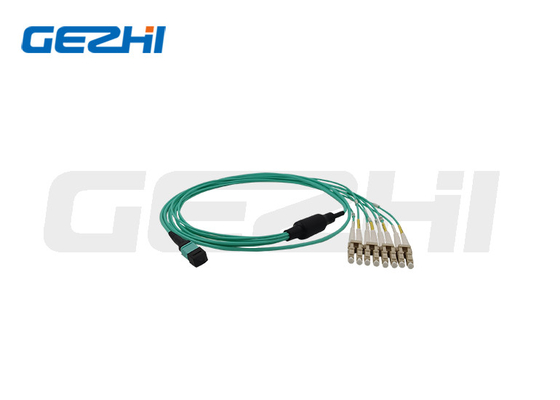

Câble optique de tronc de la fibre MPO de la corde de correction de fibre de la corde de correction de MPO OM3 12
Le kit de dérivation fibre optique est utilisé pour la terminaison directe du câble fibre.La conception est telle qu'elle abrite et protège les fibres nues après leur exposition aux principaux câbles à fibres optiques.Le tube de 2 mm peut contenir une fibre jusqu'à 900 µm de diamètre et il fournit également le support lorsque la fibre est raccordée au connecteur, ce qui donne une meilleure adhérence entre la fibre et le connecteur, empêchant toute rupture facile de la fibre.Le kit est disponible en type 2, 4, 6, 8 12 et 24 cœurs.Fiber Tek est également en mesure de proposer un kit de dérivation personnalisé qui n'est pas mentionné dans cette fiche technique.
Caractéristiques
Faible perte d'insertion
PDL bas
Ensemble compact en ligne
Haute stabilité et fiabilité
Sans époxy sur le chemin optique
Haute puissance
spécification
| Niveau de performance | Standard | Élite | ||||
| Connecteur | Mode | Face d'extrémité | IL(max) (dB) | RL(min) (dB) | IL(max) (dB) | RL(min) (dB) |
| MPO/MTP | MMOM4 | 8F/APC | ≤0,50 | ≥20 | ≤0,35 | ≥20 |
| 12F/APC | ≤0,50 | ≥20 | ≤0,35 | ≥20 | ||
| 24F/APC | ≤0,50 | ≥20 | ≤0,35 | ≥20 | ||
| 8F/PC | ≤0,50 | ≥20 | ≤0,35 | ≥20 | ||
| 12F/PC | ≤0,50 | ≥20 | ≤0,35 | ≥20 | ||
| 24F/PC | ≤0,50 | ≥20 | ≤0,35 | ≥20 | ||
Informations sur la commande
|
Informations de commande
| Taper | Mode | Nombre de fibres | Polarité | Diplômé | Connecteur A | Connecteur B | Polissage | Longueur |
| PCMPO | 2=OS2 3=OM3 4=OM4 5=OM5 |
08=8 Fibres 12=12 Fibres 24=24 Fibres 36=3x12 Fibres 48=4x12 Fibres 96=8x12 Fibres 144=12x12 Fibres |
A=Tapez A B=type B C=type C |
S=Norme E=Élite |
M=Homme F=Femelle |
M=Homme F=Femelle |
P=CUP A=APC |
01=1M 02=2M 05=5M 10=10M S=Spécifier |
Schéma d'application
1. Nombre de fibres personnalisé
2. Polarité personnalisée
Pour envoyer correctement des données sur un câble à fibre optique, le signal de transmission (Tx) d'une liaison à une extrémité du câble doit correspondre au récepteur correspondant (Rx) à l'autre extrémité.Et le rôle de la polarité, qui définit la direction dans laquelle le signal se déplace, est de s'assurer que cette correspondance est maintenue.La polarité des fibres est un domaine qui semble causer beaucoup de confusion dans notre industrie, en particulier en ce qui concerne les solutions MPO multifibres utilisées dans les applications optiques parallèles.
Les connecteurs MPO comprennent également une clé sur le côté supérieur du connecteur et un point blanc sur le côté pour indiquer l'emplacement de la position 1. L'orientation de la clé est critique en ce qui concerne la polarité.
Il existe également trois types différents de câbles MPO - Type A, Type B et Type C comme illustré ci-dessous :
3. Connecteurs personnalisés
À propos de nous
Notre certificat
Emballage
AFQ
Q1 :Puis-je avoir une commande d'échantillon?Quel est votre MOQ?
A2 : Le délai normal est d'environ 1 semaine,Pour les grandes quantités et les produits spéciaux.Veuillez vérifier le délai de livraison avec notre représentant commercial.Mais nous gardons des stocks pour certains produits,pourrait expédier 1-3 jours après réception du paiement.
|
|
