| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | Fibre FWDM optique de 3 ports |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Payment Terms: | T/T, Western Union |

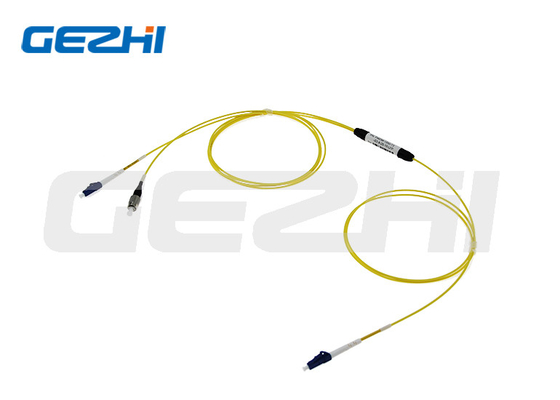

Équipement multi de communication de tube en acier du filtre WDM de la Manche FWDM
Description du produit
Le module FTTX Filter WDM largement utilisé dans les EDFA, les amplificateurs Raman, les réseaux WDM et l'instrumentation à fibre optique est basé sur la technologie Thin Film Filter (TFF).Le dispositif combine ou sépare la lumière à différentes longueurs d'onde dans une large gamme de longueurs d'onde.Il peut étendre la capacité d'une seule fibre pour réaliser une communication bidirectionnelle, de sorte qu'elle est largement utilisée dans la mise à niveau et l'expansion du réseau optique, ou introduire de nouvelles activités complètes, etc.
Nous fournissons des dispositifs de filtrage à multiplexage par répartition en longueur d'onde (WDM) basés sur des filtres qui sont personnalisés en fonction des bandes de longueur d'onde particulières pour vos applications spéciales.Comme vous le savez peut-être, le système GEPON lui-même fonctionne sur 1310/1490, donc le signal CATV ici est délivré sur la même fibre en utilisant 1550 nm, et FWDM est un endroit où tout cela est "mélangé".
Caractéristiques
Faible perte d'insertion
Isolation élevée des canaux
Large bande passante
Haute fiabilité et stabilité
Sans époxy sur le chemin optique
Application
Surveillance de ligne
Télécommunications
Application cellulaire
Amplificateur à fibre optique
Réseau d'accès
Systèmes métro WDM
Systèmes WDM longue distance
Réseaux d'entreprise
spécification
| Article | Unité | Paramètres |
| Espacement des canaux | GHz | 200 |
| Gamme de longueurs d'onde | Canaux ITU bande C ou L 186,6 à 196,1 THz | |
| Bande passante | GHz | ≥+/- 33 |
| Ondulation de la bande passante de transmission | dB | ≤0.3 |
| Perte d'insertion de transmission | dB | ≤1.0 |
| Ondulation de la bande passante de réflexion | dB | ≤0.2 |
| Perte d'insertion de réflexion | dB | ≤0.4 |
| Isolation de transmission (canal adj) | dB | ≥30 |
| Isolation de transmission (canal non adj) | dB | ≥50 |
| Isolation de la réflexion | dB | ≥13 |
| Perte dépendante de la polarisation | dB | ≤0.2 |
| Dispersion du mode de polarisation | ps | ≤0.2 |
| Directivité | dB | ≥50 |
| Perte de retour | dB | ≥45 |
| Gestion de la puissance optique | mW | ≥500 |
| Charge de traction | N | ≥5 |
| Plage de température de fonctionnement | -5 à 70 | |
| Plage de température de stockage | -40 à +85 0C | |
| Type de fibre | SMF-28e | |
| Dimensions du colis | millimètre | 5,5 × 34 mm |
Remarque : Toutes les spécifications sont basées sur des appareils sans connecteurs et garanties sur
longueur d'onde, polarisation et température.
Dimensions dessin(mm)
