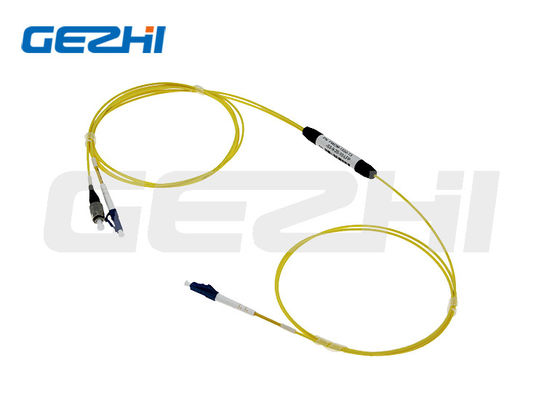

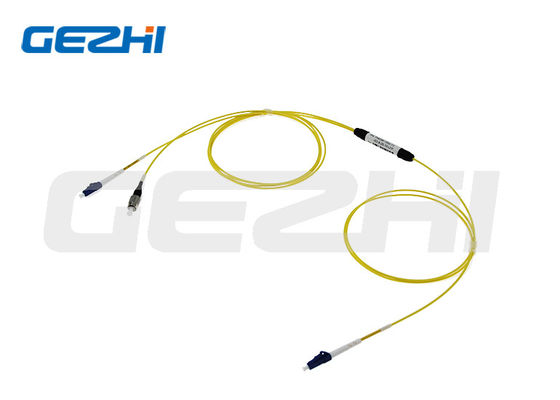

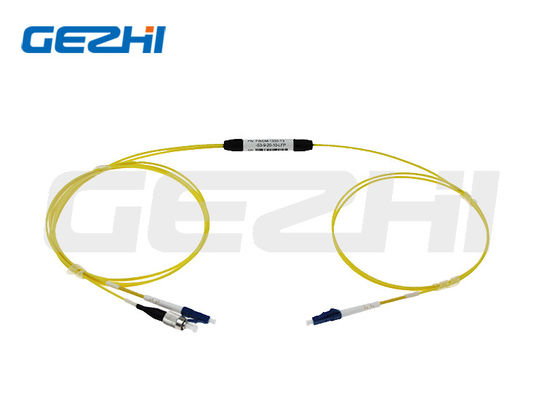

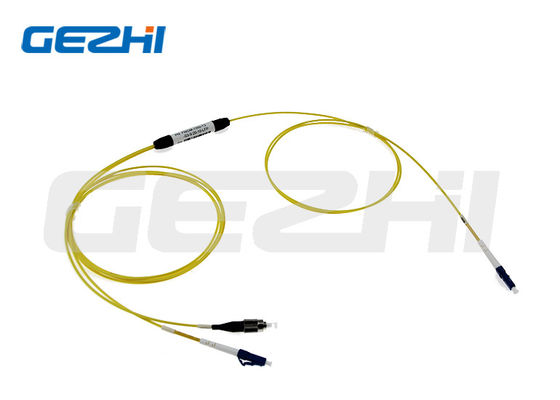

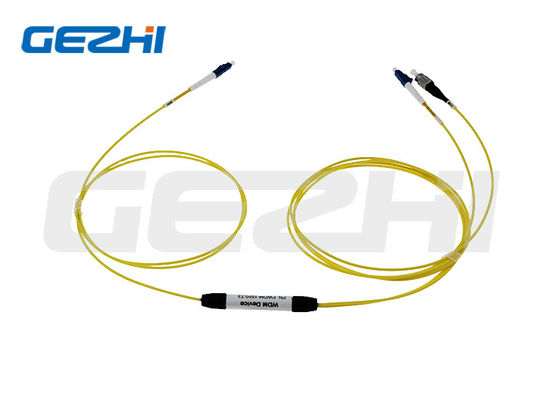

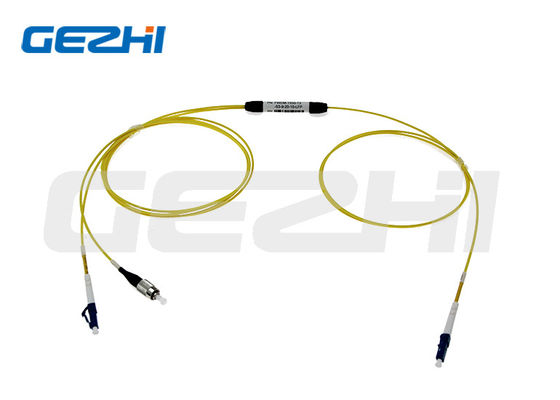

Filtre FWDM multicanal WDM avec connecteur personnalisable de longueur d'onde 1470-1610 nm et faible perte d'insertion

Name: Filtre FWDM multicanal WDM avec connecteur personnalisable de longueur d'onde 1470-1610 nm et faible perte d'insertion
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Fibre FWDM optique de 3 ports
Price: 40.00 USD
Availability: InStock

Nom De Marque:	GEZHI or OEM
Numéro De Modèle:	Fibre FWDM optique de 3 ports
Nombre De Pièces:	1PC
Prix:	US$22-US$59
Conditions De Paiement:	T/T, Union occidentale

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE RoHS,ISO9001

Type de mode:

Mode unique

Perte d'insertion:

≤ 2,5 DB

Type de connecteur:

Personnalisable

Longueur d'onde:

1470-1610nm

Ondulation de la bande passante:

≤0.30dB

Perte de retour:

≥45 dB

Derectivity:

≥50 dB

Détails d'emballage:

Boîte de papier

Capacité d'approvisionnement:

5000pcs par mois

Mettre en évidence:

Filtre multicanal WDM

FWDM multicanal

équipement de communication de tube en acier WDM

Description du produit

Équipement de communication à tube en acier FWDM à canaux multiples

Les modules FWDM FTTX sont largement utilisés dans les EDFA, les amplificateurs Raman, les réseaux WDM et l'instrumentation de fibre optique. Basés sur la technologie des filtres à couches minces (TFF), ces dispositifs combinent ou séparent la lumière à différentes longueurs d'onde sur une large gamme. Ils augmentent la capacité des fibres uniques pour permettre la communication bidirectionnelle, ce qui les rend idéaux pour les mises à niveau et les extensions de réseaux optiques, ainsi que pour l'introduction de nouveaux services complets.

Nous fournissons des dispositifs de multiplexage par répartition en longueur d'onde (WDM) basés sur des filtres personnalisés, adaptés à des bandes de longueurs d'onde spécifiques pour des applications spécialisées. Dans les systèmes GEPON fonctionnant à 1310/1490 nm, les signaux CATV sont transmis sur la même fibre en utilisant 1550 nm, le FWDM servant de point de mélange.

Caractéristiques principales

Faible perte d'insertion
Isolation de canal élevée
Large bande passante
Haute fiabilité et stabilité
Sans époxy sur le chemin optique

Applications

Surveillance de ligne
Télécommunications
Applications cellulaires
Amplificateurs à fibre optique
Réseaux d'accès
Systèmes WDM métropolitains
Systèmes WDM longue distance
Réseaux d'entreprise

Spécifications techniques

Paramètre	Unité	Valeur
Espacement des canaux	GHz	200
Plage de longueurs d'onde		Canaux ITU bande C ou L de 186,6 à 196,1 THz
Bande passante	GHz	≥+/- 33
Ondulation de la bande passante de transmission	dB	≤0.3
Perte d'insertion de transmission	dB	≤1.0
Ondulation de la bande passante de réflexion	dB	≤0.2
Perte d'insertion de réflexion	dB	≤0.4
Isolation de transmission (canal adjacent)	dB	≥30
Isolation de transmission (canal non adjacent)	dB	≥50
Isolation de réflexion	dB	≥13
Perte dépendante de la polarisation	dB	≤0.2
Dispersion de mode de polarisation	ps	≤0.2
Directivité	dB	≥50
Perte de retour	dB	≥45
Gestion de la puissance optique	mW	≥500
Charge de traction	N	≥5
Plage de température de fonctionnement		-5 à 70°C
Plage de température de stockage		-40 à +85°C
Type de fibre		SMF-28e
Dimension de l'emballage	mm	5,5 x 34 mm

Toutes les spécifications sont basées sur des appareils sans connecteurs et garanties sur la longueur d'onde, la polarisation et la température.

Dessin des dimensions

Emballage du produit

Les étiquettes:

WDM du filtre 1x2

WDM du filtre 1550nm

multiplexeur de Division de la longueur d'onde 1490nm
