| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | GZ-1x3-RWM |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |
| Delivery Time: | 5-8 jours de travail |
| Payment Terms: | T/T, Western Union |
Présentation du produit du module WDM Raman 1x3

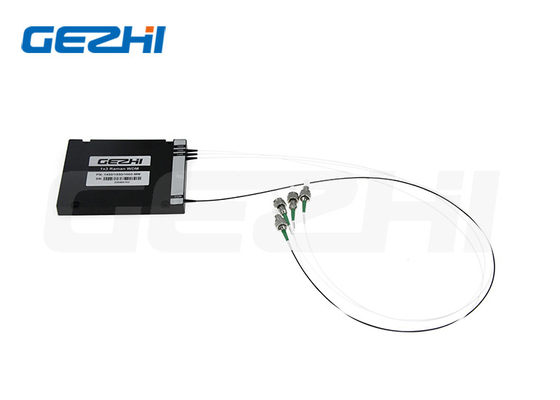

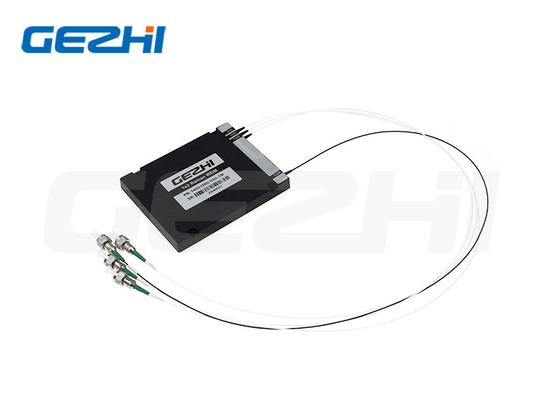

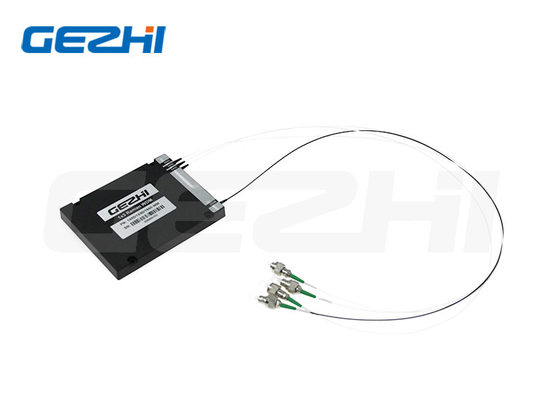

Module WDM Raman 1450/1550/1660nm 1x3 avec boîtier ABS
Module WDM Raman
Le module Raman Wavelength Division Multiplexer (Raman WDM) est fabriqué à l'aide de la technologie de filtre à couche mince, il est utilisé pour séparer et combiner différentes longueurs d'onde de signal à 1450 nm, 1550 nm et 1660 nm (ou 1650 nm).Filtre Raman WDM avec une faible perte d'insertion et une caractéristique d'isolation élevée.Il est largement utilisé dans les systèmes Raman DTS ou d'autres systèmes de test ou de mesure de fibre.
Caractéristiques et applications deModule WDM Raman 1x3
Caractéristiques:
Telcordia GR1221, conforme RoHS
Chemin optique sans époxy et excellente stabilité thermique
Faible perte d'insertion et isolation élevée
Bande passante large et plate
Applications:
Test en ligne FTTX
Système WDM
Réseaux d'entreprise
Spécifications de Module WDM Raman 1x3
| Paramètre | Unité | Valeur | |||
| Longueur d'onde de fonctionnement | nm | 1450/1550/1660 | |||
| Longueur d'onde centrale | nm | 1450 | 1550 | 1650 | |
| Bande passante | nm | 1260-1500 | 1535-1565 | 1600-1670 | |
| Perte d'insertion | dB | ≤1.4 | |||
| Isolement (canal adjacent) | dB | ≥60 | ≥45 | ≥60 | |
| LPD | dB | ≤0.2 | |||
| PMD | ps | ≤0.2 | |||
| Directivité | Monomode | dB | ≥50 | ||
| Mode multiple | dB | ≥35 | |||
| Perte de retour | Monomode | dB | ≥45 | ||
| Mode multiple | dB | ≥35 | |||
| Puissance optique | mW | ≤500 | |||
| Plage de températures de fonctionnement | ℃ | -10 à 70 | |||
| Plage de températures de fonctionnement | ℃ | -40 à +85 | |||
| Paquet (L xlxh) | millimètre | 100 x 80 x 10 | |||
Environnement d'essai
|
|
|
| Taper | Spécification du paquet | Type de fibre |
Fibre Diamètre |
Fibre Longueur |
Connecteur |
| RWM = module WDM romain | A1 =Boîtier ABS 100x80x10mm A2 =Boîtier ABS 120x80x18mm X=Autres |
S9 =9/125 M5 =50/125 M6 =62,5/125 |
25 = 250um 90 = 900um 20 = 2,0 mm 30 = 3,0 mm X=Autres |
05 =0.5m 10 =1.0m 15 = 1,5 m X=Autres |

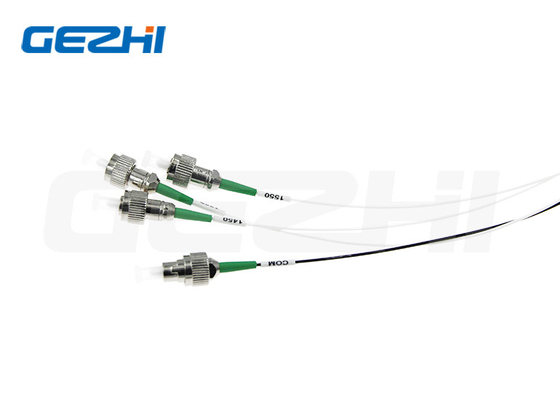

00 = aucun PL = LC/UPC LA = LC/APC SP = SC/UPC SA = SC/APC FP = FC/UPC FA = FC/APC X=Autres |
|
|
