Matrice de commutation optique haute efficacité 48*2x4 avec SerialNet et plage de longueurs d'onde 1260~1650nm pour mesure automatique

Name: Matrice de commutation optique haute efficacité 48*2x4 avec SerialNet et plage de longueurs d'onde 1260~1650nm pour mesure automatique
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Matrice de commutation optique
Price: 4,388.00 USD
Availability: InStock

Nom De Marque:	GEZHI or OEM
Numéro De Modèle:	Matrice de commutation optique
Nombre De Pièces:	1pc
Prix:	US$2888-US$5888
Conditions De Paiement:	T/T, Union occidentale

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE RoHS,ISO9001

Plage de longueurs d'onde:

1260 ~ 1650 nm ou personnalisé

Détails d'emballage:

Boîte de papier

Capacité d'approvisionnement:

5000pcs par mois

Mettre en évidence:

48 matrice de commutateur optique 2x4

matrice de commutateur optique de mesure automatique

Description du produit

Matrice de commutateur optique à haute efficacité 48 × 2 × 4 pour mesure automatique

Vue d'ensemble du produit

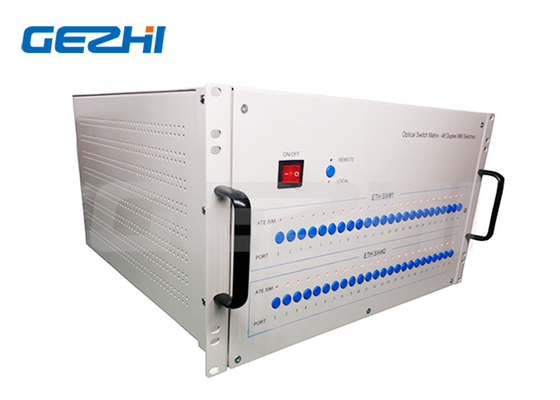

La matrice de commutateur optique 48 × 2 × 4 est un dispositif de contrôle de trajectoire lumineuse haute performance conçu pour les applications de mesure automatique.Ce système de montage sur support dispose de 48 pièces de 2 × 4 combinaisons de chemin de lumière de commutateur synchrone, fournissant des capacités fiables de conversion et de contrôle de la trajectoire optique.

Le commutateur optique peut être contrôlé par plusieurs méthodes: via 48 boutons sur le panneau avant, la communication par port série RS-232 à courte portée ou la communication Ethernet RJ45 à distance.L'état de l'équipement et la configuration de la trajectoire lumineuse sont clairement affichés à l'aide d'indicateurs LED verts et rouges..

Principales caractéristiques

Connectivité SerialNet pour des options de commande flexibles
Haute fiabilité et stabilité pour un fonctionnement continu
Panneau d'affichage LED pour la surveillance de l'état visuel
Fonctionnement pratique avec plusieurs interfaces de commande
Transmission transparente du signal
Scan automatique du canal et de l'intervalle de temps configurable
Contrôle RS232 et gestion à distance Ethernet RJ45

Applications

FITL (Fibre dans la boucle)

Systèmes de mesure automatiques

Surveillance à distance du réseau optique

Systèmes de surveillance et d'entretien des câbles

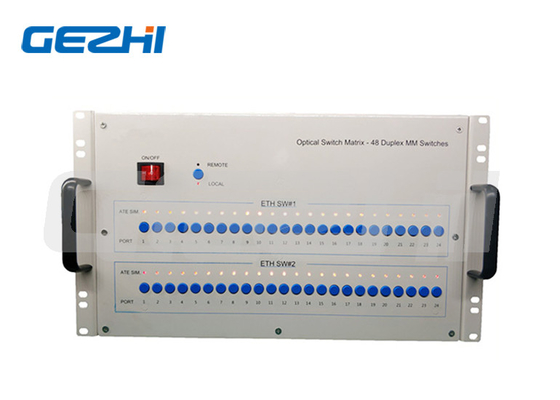

48×2×4 Optical Switch Matrix rackmount unit front panel view

Spécifications techniques

Paramètre	Unité	48 × 2 × 4
Range de longueur d'onde	Nm	1260~1650 ou sur mesure
Testez la longueur d'onde	Nm	1310/1550 ou sur mesure
Perte d'insertion (maximum)	dB	≤ 15
Perte de rendement	dB	SM ≥ 50
Écoute transversale	dB	≤ 55
PDL	dB	≤ 005
Le WDL	dB	≤ 025
Le TDL	dB	≤ 020
Répétabilité	dB	≤ 002
Temps de changement	ms	≤ 10 (canal adjacent)
Puissance optique	mW	≤ 500
Type de fibre	Je ne sais pas.	9/125
Connecteur	/	FC, SC, LC, ST, SMA ou sur mesure
Port de surveillance	/	RJ45 et RS232 ou personnalisé
Énergie de fonctionnement (type de prise)	V	AC:220V (50/60Hz) ou DC:36V~72V
Température de fonctionnement	°C	-10 à +60
Température de stockage	°C	-40 à +85
Monture de support Dimensions	mm	6U: 483 × 500 × 267 mm

Informations relatives à la commande

Le nombre d'équipements utilisés est déterminé en fonction de l'état de la zone géographique.

Composant	Les options
Les OSW	48 × 2 × 4 S = Spécifier
Le mode	S=SM M=MM
Longueur d'onde	L'indicateur d'indice d'élasticité est utilisé pour déterminer le niveau d'élasticité de l'indicateur.
Le paquet	Le système d'exploitation doit être équipé d'un système d'exploitation de l'équipement.
Type de fibre	Le montant de la garantie est calculé à partir de la valeur de la garantie.
Diamètre de la fibre	AC=Single 85~265V DC=Single 36~72V AA=Dual 85~265V DD=Dual 36~72V AD=AC85~265V+DC36~75V
Connecteur	Le montant de l'indemnité est calculé à partir de l'impôt sur les sociétés.

Note: S=Specifier indique les spécifications personnalisées disponibles sur demande
