Nom de produit: | Matériel de commutation optique de fibre | La Manche: | 1x16 |
---|---|---|---|
Longueur d'onde: | 1310&1550nm | Port de surveillance: | RS-232 、 RJ45 |
Connecteur: | FC / PC ou FC / APC | Taille: | Montage en rack 1U |
Surligner: | commutateurs optiques de la fibre 1x16,Équipement multi de commutateur optique de la Manche,module de commutateur 1xN optique |
Commutateurs optiques 1U 19" de la fibre 1x16 multicanale cadre RackMount
Les commutateurs optiques de fibre de GEZHI offrent la Manche multi jusqu'à 16port avec la perte par insertion de temps de commutation, de haute qualité et basse rapide. Ce type multicanal de bâti de support de commutateurs optiques de la fibre 1x16 est un dispositif fonctionnel qui commandant et commutant l'itinéraire optique. Sa boîte commandée par l'intermédiaire du port RS232, du port Ethernet et de l'automobile balayés sur certaine fréquence ou manuellement choisis parmi le panneau avant. Les commutateurs optiques de la fibre 1x16 multicanale 19" Rackmount 1U utilisé dans le système de test de fibre optique pour la fibre optique et son essai de câble extérieur, l'essai composant, et le système de contrôle optique de plusieurs endroits de capteurs.
Caractéristiques
Panneau d'affichage à LED. Visualisation, opération commode.
Contrôle RS232 et télégestion d'Ethernet
La Manche et l'intervalle du balayage automatique peuvent être installés.
Basse perte par insertion, commutation rapide
SerialNet, fiabilité élevée, de forte stabilité
Signal transparent de transmission. De forte stabilité et fiabilité.
Applications
Mesure automatique
Surveillance de câble et système de maintien
FITL
Télésurveillance de réseau optique
Spécifications
Paramètres | Unité | Indicateurs |
La Manche non. | 1xN (N≤16) | |
Gamme de longueurs d'onde | nanomètre | 1260~1650 |
Examinez la longueur d'onde | nanomètre | 1310/1550 |
Perte par insertion | DB | Type : ≤0.8dB, maximum : DB ≤1.5 |
Répétabilité | DB | ≤ ±0.02 |
Perte de retour | DB | ≥ 45 |
Interférence | DB | ≥ 70 |
WDL | DB | ≤ 0,25 |
PDL | DB | ≤ 0,1 |
Puissance optique | mW | ≤ 500 |
Temps de commutation | Mme | Mme ≤10 (temps de commutateur séquentiel d'à canal adjacent) |
Type de fibre | SM (9/125um) | |
Connecteur | FC/PC, FC/APC |
Paramètres | Unité | Indicateurs |
La Manche non. | 1xN (N≤16) | |
Gamme de longueurs d'onde | nanomètre | 1260~1650 |
Examinez la longueur d'onde | nanomètre | 1310/1550 |
Perte par insertion | DB | Type : ≤0.8dB, maximum : DB ≤1.5 |
Répétabilité | DB | ≤ ±0.02 |
Perte de retour | DB | ≥ 45 |
Interférence | DB | ≥ 70 |
WDL | DB | ≤ 0,25 |
PDL | DB | ≤ 0,1 |
Puissance optique | mW | ≤ 500 |
Temps de commutation | Mme | Mme ≤10 (temps de commutateur séquentiel d'à canal adjacent) |
Type de fibre | SM (9/125um) | |
Connecteur | FC/PC, FC/APC |
Port de surveillance | RJ45, RS-232 | |
Alimentation d'énergie fonctionnante (de type prise) |
V |
C.A. : 85~ 265 (50/60Hz) |
Puissance | W | < 10 |
Température de fonctionnement | ℃ | -5 | 55 |
Taille | millimètre | 1U : 483 x 250 x 45 |

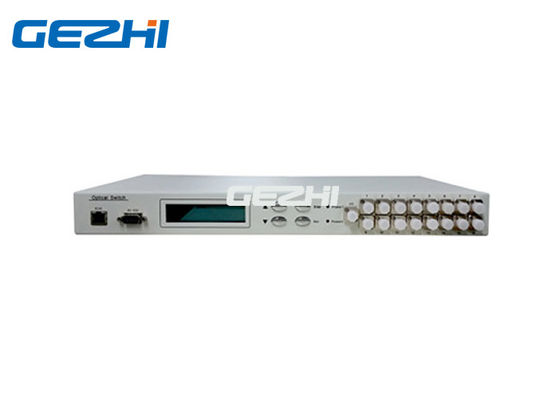

Panneau à expliquer :
◆ RJ45 : Interface de gestion du réseau de transmissions ;
◆ RS-232 : Interface série de Rs- ; Interface de communication RS232 périodique ;
Affichage à cristaux liquides de ◆ : Dispositifs qui montrent l'information directement ;
▲ de ◆ : Clé à relever ; ▼ : Clé à abaisser ; Entrez : Clé à déterminer ;
ESC : Clé à décommander.
Puissance de ◆ : Voyant d'alimentation ; Erreur : lampe de problème ;
COM de ◆, 1~16: Interfacedefibre;

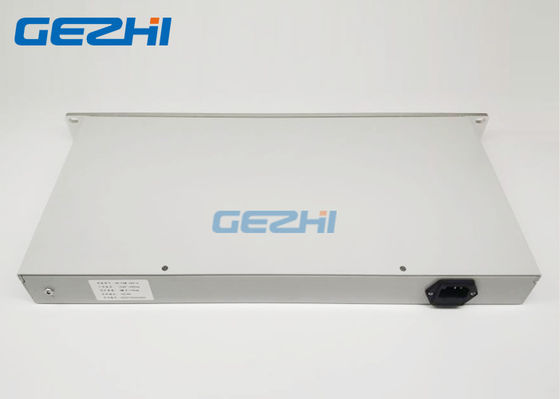

Panneau arrière
C.A. de ◆ : 85~265V : Interface de cordon de secteur ;
◆ "MARCHE/ARRÊT" : Commutateur principal d'alimentation d'énergie ;
