| Nom de produit: | Commutateur optique de SM | La Manche: | 1x2 |
|---|---|---|---|
| Longueur d'onde: | 1310&1550nm | Connecteur: | FC/PC |
| Taille: | 104x120x28 | Application: | Contrôle du système |
| Surligner: | commutateur optique du SM 1550nm,commutateur de fibre de mode unitaire de PC de FC,1x2 verrouillant non le commutateur optique |
||

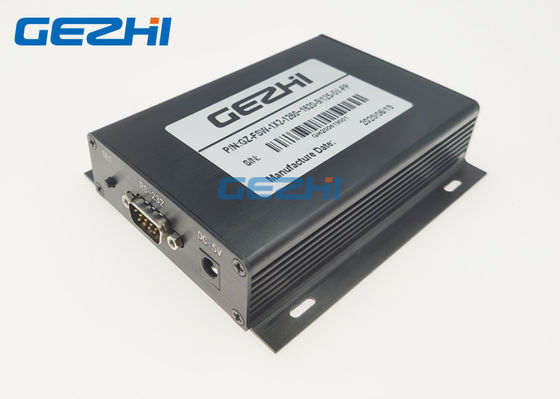

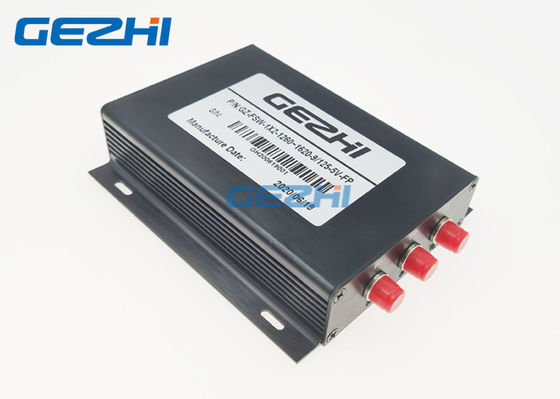

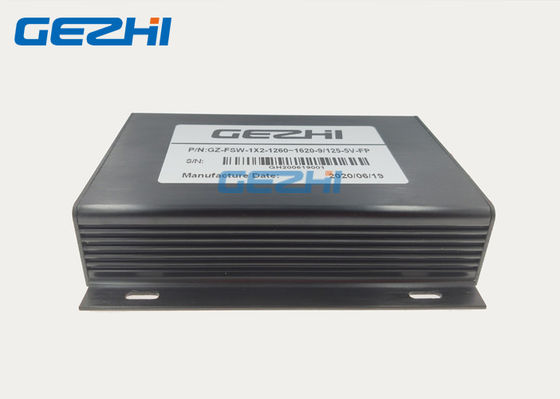

Non-verrouillage du commutateur 1x2 optique mécanique unimodal
Le commutateur 1x2 optique mécanique unimodal de Non-verrouillage de GEZHI est configurate par trois fibres avec deux états. Son contrôle par l'interface RS232 avec l'opération facile. Son reliez à l'alimentation CC 5V. Le module optique mécanique Non-tournant du SM 1x2 relie le canal optique en réorientant un signal optique entrant dans une fibre choisie de sortie. Le commutateur optique mécanique de SM de GEZHI 1x2 est application dans la protection optique de réseau et la protection d'équipement de restauration, de recherches et de transmission.
Type d'approvisionnement de GEZHI le divers de commutateur optique de fibre incluent 1x1, 1x2, 2x2, double type, et commutateur optique multi-channcel. Le commutateur optique également adapté aux besoins du client est disponible.
Caractéristiques
Commutation rapide
Basse perte par insertion
Opération facile
De haute qualité
Applications
Contrôle du système
Blocage de la Manche
Configurable ajoutez/baisse
Instrumentation
Spécifications
| Paramètres | Unité | Indicateurs |
| Type d'unité | GZ-FSW-1x2-W | |
| Gamme de longueurs d'onde | nanomètre |
1260~1650nm |
| Longueur d'onde d'essai | nanomètre |
1310/1550nm |
| Perte par insertion | DB | ≤0.7dB |
| Répétabilité | DB | ≤ 0,02 |
| Perte de retour | DB |
≥50 |
| Interférence | DB |
≥ 55 |
| WDL | DB | ≤ 0,25 |
| PDL | DB | ≤ 0,05 |
| Puissance optique | mW | ≤ 500 |
| Temps de changement | Mme | Mme ≤8 |
| Type de fibre | um | 9/125 |
| Connecteur | FC/UPC | |
| Mode de contrôle | CLÉ et RS-232 | |
|
Alimentation d'énergie fonctionnante |
V |
5V |
| Température de fonctionnement | ℃ | -20 | 70 |
| Taille | millimètre | 104x120x28 |
Non-verrouillage du commutateur 1x2 optique mécanique unimodal
Itinéraire optique
| Statut un | Statut deux |
|
|
|

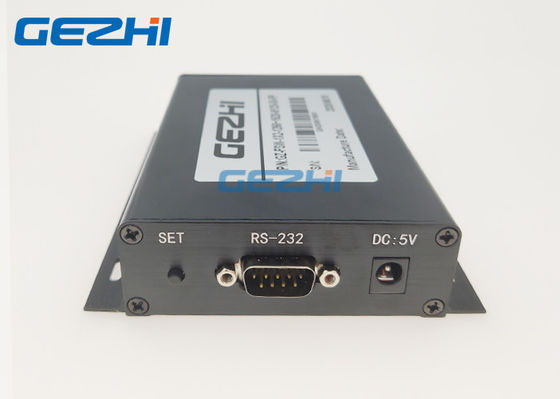

Diagramme de panneau
Non-verrouillage de l'information optique mécanique unimodale de 1x2 SwitchOrdering
GZ-FSW-1x2-W-X-X-xx-x-x-x-xx
| Mode | Longueur d'onde | Type de tension | Modèle de contrôle | Type de fibre | Connecteur |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Verrouillage de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
