| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | GZ-28-D1X2-U |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Delivery Time: | 2-7 jours de travail |
| Payment Terms: | T/T, Western Union |

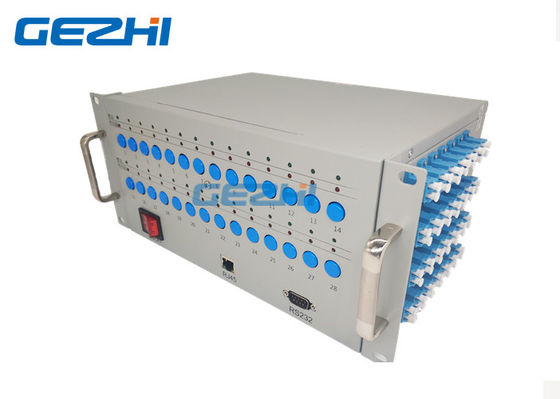

équipement de commutateur optique de 28*Dual 1x2 28 commutateurs Opto-mécaniques des pieaces 2x4
Le GZ-28-D1X2-U de GEZHI se compose de 28 pieaces des doubles commutateurs 1x2 optiques mécaniques qui commutent synchroniquement le chemin optique. Le commutateur optique est un dispositif de contrôle léger de chemin qui joue le rôle de commander le chemin optique et de convertir le chemin optique. Le commutateur de commande du chemin léger de commutateurs optiques peut être le bouton 48 sur le contrôle de panneau, peut également par le RS à courte portée - mode de communication de la porte série 232 ou communication à distance de l'Ethernet RJ45 en envoyant un chemin contrôlé par le programme de lumière de commutateur de commande de commande, état d'équipement de chemin léger par le chemin léger d'expositions de feu vert et de lumière rouge.
Caractéristiques
Basse perte par insertion, commutation rapide
bouton du contrôle 28pcs indépendant, opération facile
Couleur deux différente d'affichage à LED Le statut optique de chemin
Contrôle RS232 et télégestion de l'Ethernet RJ45
Applications
Mesure automatique
Télésurveillance de réseau optique
FITL
Surveillance de câble et système de maintien
Spécifications
| Paramètres | Unité | Indicateurs |
| Type d'unité | GZ-28-D1X2-U | |
| Gamme de longueurs d'onde | nanomètre |
850±40 ou 1260~1650nm |
| Examinez la longueur d'onde | nanomètre |
850nm ou 1310/1550nm |
| Perte par insertion | DB | Type. ≤1.0dB, DB Max.≤1.5 |
| Répétabilité | DB | ≤ 0,02 |
| Perte de retour | DB |
MM≥30 SM≥55 |
| Interférence | DB |
≥ 70 DU SM MM≥35 |
| WDL | DB | ≤ 0,25 |
| PDL | DB | ≤ 0,05 |
| Puissance optique | mW | ≤ 500 |
| Temps de commutation | Mme | Mme ≤10 (à canal adjacent) |
| Type de fibre | um | 9/125 |
| Connecteur | LC/UPC | |
| Port de surveillance | RJ45 ET RS-232 | |
|
Alimentation d'énergie fonctionnante |
V |
C.A. : 100~ 240 (50/60Hz) |
| Puissance | W | < 10 |
| Température de fonctionnement | ℃ | -10 | 60 |
| Taille | millimètre | 270x190x135 |
équipement de commutateur optique de 28*Dual 1x2 28 commutateurs Opto-mécaniques des pieaces 2x4

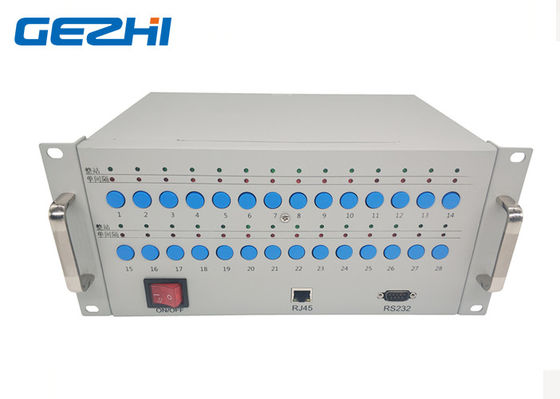

Panneau avant
◆ON/OFF : Commutateur électrique d'AC-220V ;
◆RJ45 : Interface de gestion du réseau de transmissions ;
◆RS-232 : Interface série de Rs-, interface de communication RS232 périodique pour le dispositif surveillant les informations sur les données. ;
boutons ◆1~28 : le contrôle de bouton du commutateur optique de 28pieces D1x2
◆LED : Couleur deux différente d'affichage à LED Le statut optique de chemin

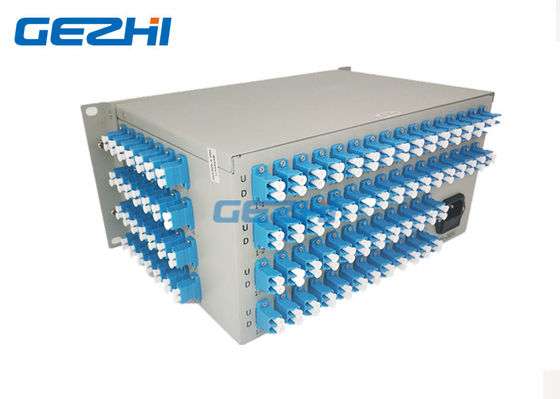

Panneau de côté droit

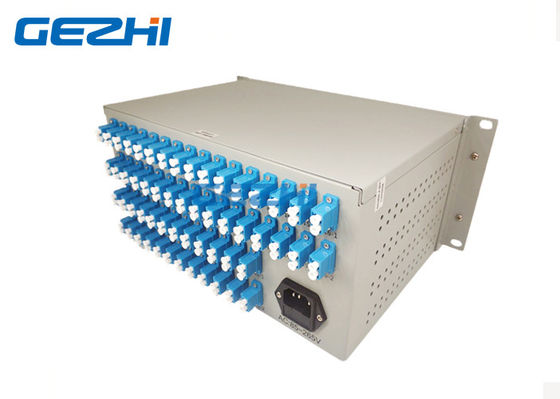

Panneau arrière
◆AC : 85~265V : Interface de puissance d'AC-220V
le ◆1~28estleportd'entrée, 1-1~28-1 et 1-2~28-2 sont produits :
quand la puissance d'équipement dessus au commencement, le statut optique de chemin est de 1~28 à 1-2~28-2 de la rangée d'U, 1~28 à 1-2~28-2 de la rangée de D montreront la couleur rouge LED,
une fois pressé le vert de bouton et d'affichage, le statut optique de chemin est de 1~28 à 1-1~28-1 de la rangée d'U, 1~28 à 1-1~28-1 de la rangée de D.
Vidéo
|
|
