| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | GZ-PMC100x |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |
| Delivery Time: | 5-8 jours de travail |
| Payment Terms: | T/T, Western Union |
Vue d'ensemble du produit

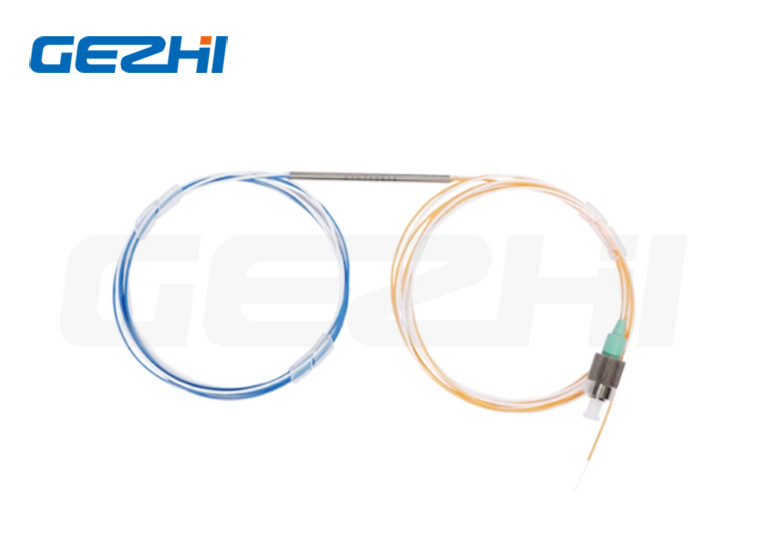

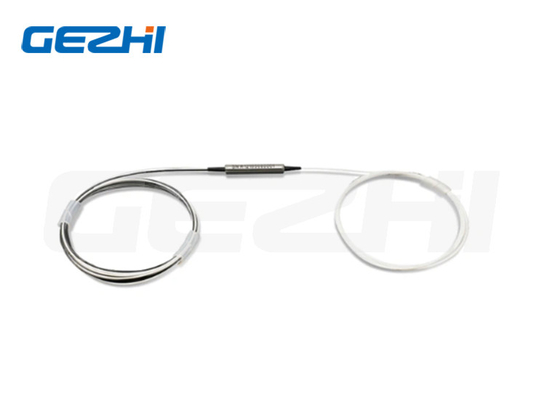

2x2 1064nm Polarisation maintenir l'accouplement pour l'amplificateur de fibre
Accouplement PM
L'accouplement de maintien de la polarisation 2x2 1064 nm est un composant optique qui permet la division ou la combinaison de signaux optiques.et il est conçu pour maintenir l'état de polarisation des signaux d'entréeLa longueur d'onde de fonctionnement de ce coupleur est de 1064 nm, qui est couramment utilisée dans diverses applications laser.
Nous offrons une gamme de couples de polarisation de haute qualité pour une utilisation dans diverses applications de fibre optique.Ces couples sont conçus pour diviser ou combiner des signaux optiques tout en maintenant l'état de polarisation de la lumièreGrâce à des procédés de fabrication avancés et à un contrôle de qualité rigoureux, les accouplages de polarisation Optico sont connus pour leurs excellentes performances, leur durabilité et leur faible coût.
Caractéristiques et applications
| Caractéristiques | Applications |
|
* Faible perte d'insertion * Perte de rendement élevée * Taux élevé d'extinction |
* Amplificateur à fibre * Surveillance de la puissance * Instruments à fibre optique |
Les spécifications
| Paramètres | Unité | Les valeurs | |||||||||||||||
| Le type | / | 1x2 ou 2x2 | |||||||||||||||
| Longueur d'onde centrale | Nm | 525 | 630 | 780 | 850 | 980 | |||||||||||
| Plage de longueur d'onde de fonctionnement | Nm | ± 10 | ± 10 | ± 15 | ± 15 | ± 20 | |||||||||||
| Max. Perte excessive | dB | 1.2 | 0.6 | 0.6 | 0.6 | 0.5 | |||||||||||
| Ratio d'accouplement du robinet | % | 1±0,5%, 5±1,0%, 10±2,0% et 50% | |||||||||||||||
| Perte d'insertion | dB | IL lié au taux d'accouplement | |||||||||||||||
| Taux d'extinction | dB | 1x2:≥20 ; 2x2:≥18 | |||||||||||||||
| Perte de rendement | dB | ≥55 | |||||||||||||||
| Puissance maximale de traitement (CW) | W | 0.1 | 0.1 | 0.5, 1 ou 3 | 0.5, 1 ou 3 | 0.5, 1 ou 3 | |||||||||||
| Charge de traction | N | ≤5 | |||||||||||||||
| Température de fonctionnement | °C | -5 à +75 | |||||||||||||||
| Température de stockage | °C | -40 à +85 | |||||||||||||||
| Dimension du colis | mm | φ3x54 mm ou φ3x60 mm | |||||||||||||||
| Tolérance du rapport de couplage | % | 1/99 | 2/98 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50 à 50% | ||||||||
| ± 0.5 | ± 0.6 | ± 10 | ± 15 | ± 20 | ± 25 | ± 30 | ± 35 | ||||||||||
| 1 longueur d'onde: | 525=525nm; 630=630nm; 780=780nm; 850=850nm; 980=980nm; S=Spécifier |
| Type de configuration: | 12 est égal à 1x2, 22 est égal à 2x2. |
| Le rapport d'accouplement: | Le montant de la garantie est calculé à partir de la valeur de la garantie. |
| 4Types de fibres | Le nombre d'unités de stockage doit être déterminé en tenant compte de l'exposition à la pollution atmosphérique. |
| 5Travail de la puissance: | 0L=0,5W; 01=1W; 02=2W |
| 6Dimensions de l'emballage: | S2=3,0x54 mm; S3=3,0x60 mm; S=Spécifier |
| 7Types de queue de porc: | 00 = fibre nue; 09 = tube en vrac de 900um |
| 8 Longueur de la fibre: | Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. |
| Type de connecteur: | Le nombre d'établissements de crédit est calculé en fonction de l'indication de la valeur de l'entreprise. |
|
|
