Multiplexeur à longueur d'onde de 4 ou 8 ports WM1 NG-PON2 pour système PON

Name: Multiplexeur à longueur d'onde de 4 ou 8 ports WM1 NG-PON2 pour système PON
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-WM100x
Price: 7.00 USD
Availability: InStock

Brand Name:	GEZHI
Numéro De Modèle:	GZ-WM100x

Informations détaillées

Product Description

Informations détaillées

Lieu d'origine:

LA CHINE

Certification:

CE RoHS,ISO9001

Port:

4, 8

Perte par insertion:

≤2.0dB

Connetor:

SC/UPC ou adapté aux besoins du client

Stockage La température:

-40 | +85 (°C)

Opération La température:

-5~+75 (°C)

Application du projet:

PON Sytem

Mettre en évidence:

Multiplexeur de longueur d'onde 8 ports

Multiplexeur de longueur d'onde pour système PON

Product Description

Description du produit:

Multiplexeur de longueur d'onde de 4 ou 8 ports WM1 NG-PON2 pour le système PON

L'équipement de base

NG-PON2 (également connu sous le nom de TWDM-PON), est une norme de réseau de télécommunications pour un réseau optique passif (PON).correspondant à des vitesses symétriques jusqu'à 10 Gbit/s en amont/en aval disponibles pour chaque abonné.

GEZHI Photonics fournit des modules WM1 et CEx qui répondent aux exigences de NG-PON2.il combine et sépare la transmission bidirectionnelle DWDM en bande C et L.

Caractéristiques

◆Faible perte d'insertion

◆Isolement des canaux supérieurs

◆Excellent environnement

Applications

◆SYSTÈME WDM

◆SYSTÈME PON

◆Réseaux d'accès FTTH

Paramètres techniques

Paramètre	Unité	Valeur
Centre d' onde	Port 1	1532.68 / 1596. Je vous en prie.34
	Port 2	1533.47 / 1597. Je vous en prie.18
	Port 3	1534.25 / 1598. Je vous en prie.04
	Port 4	1535.04 / 1598. Je vous en prie.89
bande passante	Nm	± 0.12
Perte d'insertion	dB	≤ 2.0
Ressort	dB	≤ 04
Isolement	dB	Chaîne adjacente ≥ 30
	dB	Chaîne non adjacente ≥ 36
	dB	Mise à niveau du canal ≥11
La directive	dB	≥ 55
Perte de rendement	dB	≥ 50
Perte liée à la polarisation	dB	≤ 03
Dispersion du mode de polarisation	ps	≤ 02
Température de fonctionnement	°C	-5 à +75
Température de stockage	°C	-40 à +85

Note: Des spécifications personnalisées sont disponibles.

Les spécifications ci-dessus incluent la perte de connecteur.

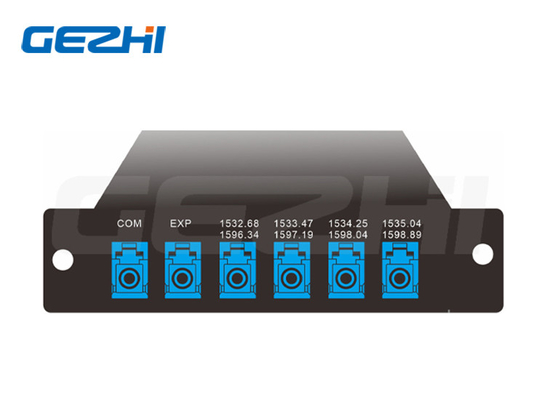

Diagramme du multiplexeur de longueur d'onde WM1

Multiplexeur à longueur d'onde de 4 ou 8 ports WM1 NG-PON2 pour système PON 0

Informations relatives aux commandes

Modèle

Le canal

Configuration

Type de colis

Type de câble

Longueur de la fibre

Connecteur

WM1

S = Spécifier

04 = 4 canaux

08=8Channel

S = Spécifier

M=Mux
D = Demux
A=Mux + Demux

A0 = boîte ABS 80x60x12 mm

A1 = boîte ABS 100x80x10 mm

A2 = boîte ABS 120x80x18 mm

A3 = boîte ABS 140x115x15 mm

L1=LGX 129*29*130 mm

L2=LGX inséré dans le rack à 2 fentes

L4=LGX inséré dans un rack à 4 fentes

R1=19" 1 étagère U

R2=2slot 19′′1U Rack

R4=4slot 19′′1U Rack

S = Spécifier

00 = Aucun

09=900um tube en vrac
20 = 2,0 mm
30 = 3,0 mm

00 = Aucun

05 = 0,5 m

10 = 1,0 m
15 = 1,5m
S = Spécifier

00 = aucun
LP = LC/UPC
LA = LC/APC
SP = SC/UPC
SA = SC/APC
FP = FC/UPC
FA = FC/APC
S = Spécifier

Questions fréquentes

Quatrième question:Puis-je avoir une commande d'échantillon? Quelle est votre MOQ de WM1?

A1: les échantillons sont les bienvenus pour tester et vérifier la qualité.MOQ, échantillon 1pcs est disponible.Des échantillons mixtes sont également acceptables.

Q2: Quel est le délai?

R2: Le délai normal est d'environ 1 semaine,Pour les grandes quantités et les produits spéciaux, veuillez vérifier les délais avec notre représentant commercial.Mais nous avons des stocks pour certains produits,pourrait expédier 1-3 jours après réception du paiement.

Quatrième question:Quelles sont les conditions de paiement deWM1?

R3: Délai de paiement: T/T, Paypal,Western Union,paiement en espèces, ALI etc.

Q4: Quel est votre délai de garantie de WM1?
A4: 3 ans de garantie.

Q5: Puis-je utiliser notre propre logo, étiquette et emballage?
A5: Oui, nous pourrions fournir le service OEM qui selon vos exigences, conception des produits étiquette, logo, PN, SN, paquet.

Les étiquettes:

WDM du filtre 1x2

WDM du filtre 1550nm

multiplexeur de Division de la longueur d'onde 1490nm
