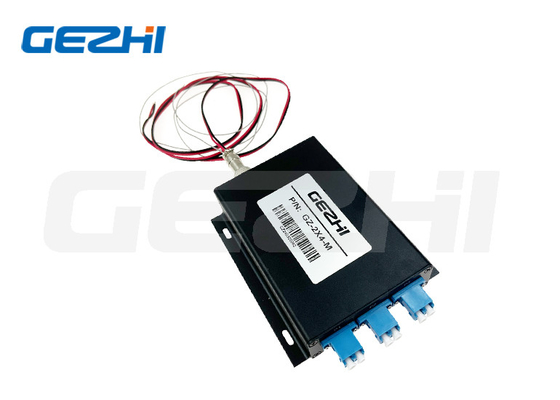

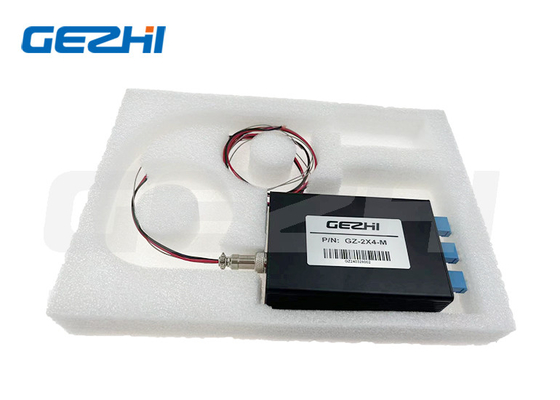

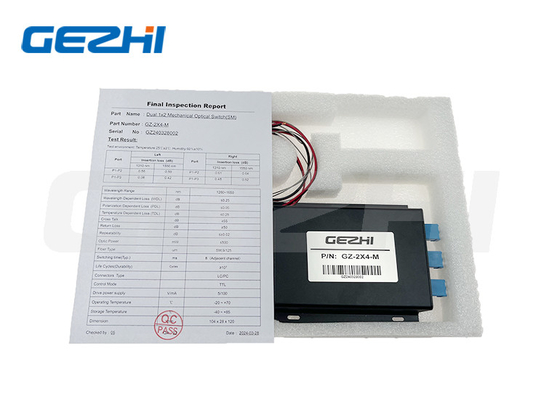

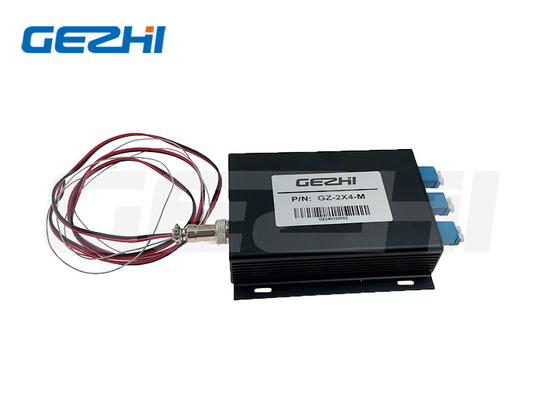

Commutateur optique fibre GZ-FSW-2x4 avec plage de longueurs d'onde 1260~1650nm et contrôle TTL pour une faible perte d'insertion

Name: Commutateur optique fibre GZ-FSW-2x4 avec plage de longueurs d'onde 1260~1650nm et contrôle TTL pour une faible perte d'insertion
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Commutateur optique à fibre optique GZ-FSW-2x4
Price: 305.00 USD
Availability: InStock

Nom De Marque:	GEZHI or OEM
Numéro De Modèle:	Commutateur optique à fibre optique GZ-FSW-2x4
Nombre De Pièces:	1 PC
Prix:	US$260-US$350
Conditions De Paiement:	T/T, Union occidentale

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE RoHS,ISO9001

Modèle:

Le GZ-FSW-2X4

Perte d'insertion:

Typ.:0.5 dB maximum:10,0 dB

Plage de longueurs d'onde:

1260~1650 nanomètre

Type de fibre:

SM, 9/125um ((SMF-28))

Puissance optique:

≤ 500 mW

Connecteur:

LC / PC

Mode de contrôle:

Durée de vie

Détails d'emballage:

Boîte en papier

Capacité d'approvisionnement:

5000 pièces par mois

Mettre en évidence:

Commutateur optique à fibre optique GZ-FSW-2x4

Commutateur optique à fibres optiques de 1260 à 1650 nm

Commutateur optique de commande TTL

Description du produit

GZ-FSW-2x4 Commutateur optique en fibre optique 1260~1650nm Commutateur optique de commande TTL

L'interrupteur optique GZ-FSW-2x4 est un dispositif de contrôle de la trajectoire lumineuse de précision conçu pour gérer et convertir les trajectoires optiques dans les systèmes de communication.Ce commutateur joue un rôle essentiel dans les applications de communication optique, permettant une gestion et un routage efficaces de la trajectoire lumineuse.

Principales caractéristiques

Solution à faible coût inégalée
Des distorsions optiques minimales
Des performances d'isolation élevées
Fiabilité exceptionnelle
Conception d'une voie optique sans époxy
Commutation pratique de la trajectoire lumineuse via le bouton de commande
Interface RS-232 avec capacité de contrôle de logiciel PC

Applications

Systèmes de réseau à anneau
Surveillance à distance dans les réseaux optiques
Épreuves de composants en fibre optique
Surveillance multiplex du système de transmission optique
Systèmes d'échange automatique de détecteurs optiques LAN
Surveillance dynamique en plusieurs points dans les systèmes de détection optique

Spécifications techniques

Paramètre	Les valeurs
Modèle	Le GZ-FSW-2X4
Perte d'insertion	Type: 0,5 dB, maximum: 1,0 dB
Range de longueur d'onde	1260 à 1650 nm
Longueur d'onde d'essai	1310/1550 nm
Type de fibre	Pour les appareils à commande numérique, le numéro de série est le numéro de série de l'appareil.
Perte de rendement	≥ 50 dB
Écoute transversale	≥ 70 dB
PDL	≤ 0,05 dB
Le WDL	≤ 0,25 dB
Le TDL	≤ 0,25 dB
Répétabilité	≤ 0,02 dB
Durée de vie	≥ 10 millions de cycles
Temps de changement	8 ms (canaux adjacents)
Puissance optique	≤ 500 mW
Connecteur	LC/PC
Mode de commande	TTL
Énergie de fonctionnement	5V/100 mA
Température de fonctionnement	-40°C à +85°C
Dimension	104.012028±0,2 mm

Dimensions du produit et interface

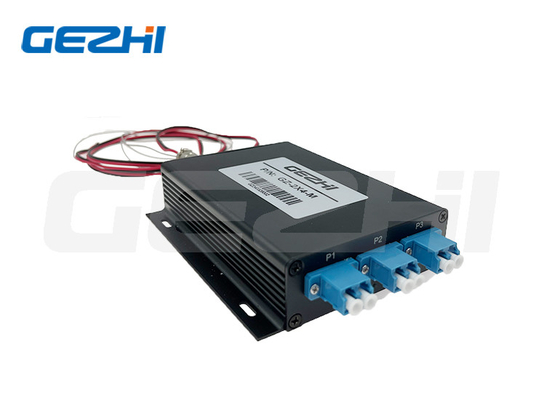

Configuration du connecteur:
Connecteur P1: canal de commutation optique commun
Connecteur P2: canal de commutation optique 1
Connecteur P3: canal de commutation optique 2

Les feux d'indication:
Indicateur 1: indicateur de puissance
Indicateur 2: indicateur de canal 1 (éclaire lorsque P1 passe à P2)
Feu d'indicateur 3: indicateur du canal 2 (il s'allume lorsque P1 passe à P3)

Interface de commande GX12-3:
Épingle 1: alimentation +5V
Pin 2: Terrain (GND)
Pinceau 3: Pinceau de commande (haut: P1-P2, bas: P1-P3)

Configuration de la voie optique

Dessin technique
