Module CEx conforme RoHS avec faible perte d'insertion et isolation de canal élevée pour les réseaux NGS-PON GPON

Name: Module CEx conforme RoHS avec faible perte d'insertion et isolation de canal élevée pour les réseaux NGS-PON GPON
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: NGS/GPON-SA
Price: 33.00 USD
Availability: InStock

Nom De Marque:	GEZHI or OEM
Numéro De Modèle:	NGS/GPON-SA
Nombre De Pièces:	1pc
Prix:	US$17-US$49
Conditions De Paiement:	T/T, Union occidentale

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE RoHS,ISO9001

Nom du produit:

Module WDM CEx

PN:

NGS/GPON-SA

Connecteur:

SC / APC

Type de fibre:

L'équipement de fabrication doit être équipé d'un dispositif de fabrication de l'équipement de fabri

Détails d'emballage:

Boîte en papier

Capacité d'approvisionnement:

5000 pièces par mois

Mettre en évidence:

Module NGS-PON GPON CEx WDM1r

Réseaux optiques de télécommunications CEx WDM1r

Module CEx WDM1r conforme à la réglementation RoHS

Description du produit

Module CEx WDM1r conforme à la norme RoHS pour les réseaux optiques NGS-PON GPON

Le multiplexeur xWDM/xPON d'élément de coexistence (CEx) est un dispositif WDM unique conçu pour combiner les services FTTH G-PON actuels avec les technologies XGS-PON et NG-PON2 émergentes.Cette solution polyvalente prend en charge des longueurs d'onde de provisionnement supplémentaires, y compris RF, de point à point (PtP) et de surveillance OTDR, entièrement conformes à l'UIT-T G.984.5 normes.

Des composants de haute qualité assurent une stabilité opérationnelle exceptionnelle sur toute la gamme spectrale avec des performances thermiques parfaites.Notre plateforme de produits CEx flexible permet des déploiements PON personnalisés adaptés à vos besoins spécifiques et à vos besoins en matière de rentabilité.

Principales caractéristiques

Faible perte d'insertion
Isolement du canal supérieur
Conforme à la directive RoHS
Fonctionnalités personnalisées disponibles

Applications

Systèmes WDM
Systèmes PON
Réseaux d'accès FTTH
Réseaux de télécommunications optiques

Spécifications de longueur d'onde des éléments de coexistence

Protocole/service	Range de longueur d'onde
Bandes G-PON	1290 à 1330 nm, 1480 à 1500 nm
Bandes XGS-PON	1260 à 1280, 1575 à 1580 nm
Bande NG-PON2	1524 à 1544, 1596 à 1625 nm
Bandes vidéo RF	1540 à 1565 nm
PtP bande WDM-PON	1610 à 1625 nm
Bandes de surveillance OTDR	1640 à 1660 nm

Spécifications techniques du multiplexeur CEx

Modèle CEx	Protocole/service	Plage spectrale	Perte maximale d'insertion	Isolement
Pour les produits de la catégorie 1	GPON	1290-1330 et 1480-1500 nm	00,8 dB	≥ 30 dB
Pour les produits de la catégorie 1	Résultats	1260-1280 et 1572-1650 nm	1.0 dB	≥ 16 dB
CEx02	GPON	1290-1330 et 1480-1500 nm	00,8 dB	≥ 30 dB
CEx02	Résultats des tests	1260 à 1280 et 1575 à 1580 nm	1.1 dB	≥ 30 dB
Cex03	GPON	1290-1330 et 1480-1500 nm	00,8 dB	≥ 30 dB
	Résultats des tests	1260 à 1280 et 1575 à 1580 nm	1.1 dB	≥ 30 dB
	L'équipement de base	1524 à 1544 et 1596 à 1625 nm	10,4 dB	≥ 16 dB
CEx04	GPON	1290-1330 et 1480-1500 nm	00,8 dB	≥ 30 dB
	Résultats des tests	1260 à 1280 et 1575 à 1580 nm	1.1 dB	≥ 30 dB
	L'équipement de base	1524 à 1544 et 1596 à 1625 nm	10,4 dB	≥ 25 dB
Pour les appareils à combustion	GPON	1290-1330 et 1480-1500 nm	00,8 dB	≥ 30 dB
	Résultats des tests	1260 à 1280 et 1575 à 1580 nm	1.1 dB	≥ 30 dB
	Vidéo RF	1540 à 1565 nm	10,4 dB	≥ 30 dB
Pour l'utilisation dans les machines à laver	GPON	1290-1330 et 1480-1500 nm	00,8 dB	≥ 30 dB
	Résultats des tests	1260 à 1280 et 1575 à 1580 nm	1.1 dB	≥ 30 dB
	Vidéo RF	1540 à 1565 nm	10,7 dB	≥ 30 dB
	Moniteur OTDR	1640 à 1660 nm	10,4 dB	≥ 30 dB
Cex07	G-PON	1290-1330 et 1480-1500 nm	00,8 dB	≥ 30 dB
	Résultats des tests	1260 à 1280 et 1575 à 1580 nm	1.1 dB	≥ 30 dB
	L'équipement de base	1524 à 1544 et 1596 à 1625 nm	10,4 dB	≥ 25 dB
	Vidéo RF	1540 à 1565 nm	2.0 dB	≥ 30 dB
	PtP WDM-PON	1610 à 1625 nm	10,7 dB	≥ 30 dB
Cex08	G-PON	1290-1330 et 1480-1500 nm	00,8 dB	≥ 30 dB
	Résultats des tests	1260 à 1280 et 1575 à 1580 nm	1.1 dB	≥ 30 dB
	L'équipement de base	1524 à 1544 et 1596 à 1625 nm	10,4 dB	≥ 25 dB
	Moniteur OTDR	1640 à 1660 nm	10,7 dB	≥ 30 dB
	PtP WDM-PON	1610 à 1625 nm	2.0 dB	≥ 30 dB
	Vidéo RF	1540 à 1565 nm	20,3 dB	≥ 30 dB

Des spécifications personnalisées sont disponibles. Les spécifications ci-dessus n'incluent pas la perte de connecteur.

Paramètres techniques supplémentaires

Paramètre	Unité	Valeur
PDL	dB	≤ 02
La directive	dB	≥ 50
Perte de rendement	dB	≥ 50
Température de fonctionnement	°C	-10 à +70
Température de stockage	°C	-40 à +85
Puissance optique	mW	300
Type de fibre	/	L'équipement de fabrication doit être équipé d'un dispositif de fabrication de l'équipement de fabrication.

Informations relatives à la commande

Modèle	Configuration	Type de colis	Type de câble	Longueur de la fibre	Connecteur
CEx01-CEx08, S = spécifier	1=1 unité combinée, 2=2 unité combinée, 3=3 unité combinée, 4=4 unité combinée, S=Specifier	A0=boîte ABS 80x60x12 mm, A1=boîte ABS 100x80x10 mm, A2=boîte ABS 120x80x18 mm, A3=boîte ABS 140x115x15 mm, L1=LGX 12929130 mm, L2=LGX inséré dans un support à 2 fentes, L4=LGX inséré dans un support à 4 fentes, R1=19" 1 U Rack,R2=2slot 19′′1U Rack, R4=4slot 19′′1U Rack, X=Personnalisé	00=None, 09=900um tube en vrac, 20=2,0 mm, 30=3,0 mm	00=None, 05=0,5m, 10=1,0m, 15=1,5m, S=Specifier	Le nombre d'unités de production de l'unité de production de l'unité de production de l'unité de production de l'unité de production de l'unité de production de production de l'unité de production de production de l'unité de production de production de l'unité de production de production de l'unité de production de production de l'unité de production de production de production de l'uneité de production de production de production de l'unité de production de production de production de l'unité de production de production de production de l'unité de production de production de production de l'unité de production de production de production.

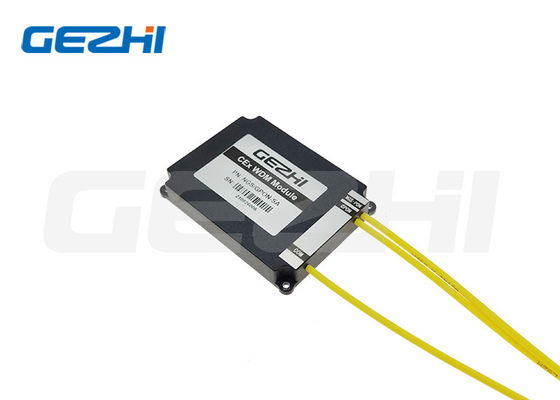

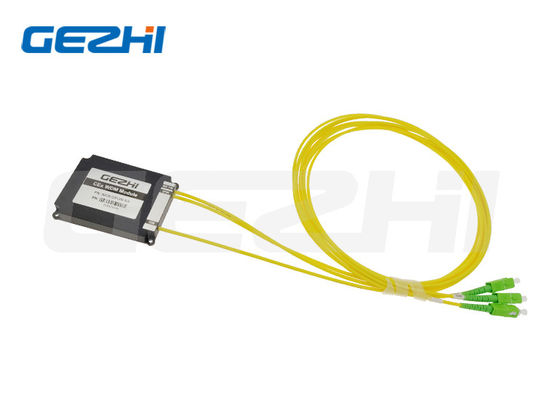

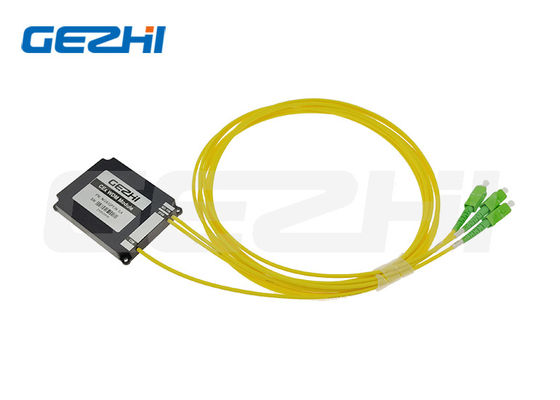

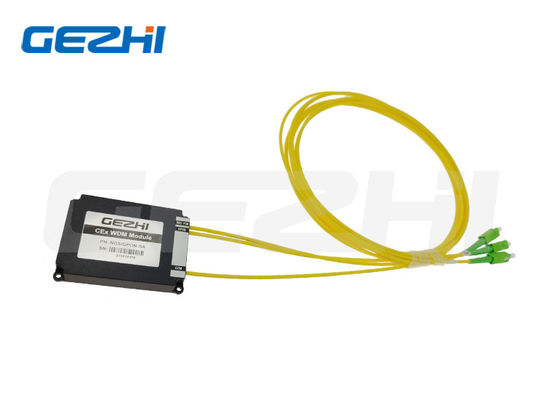

Module de multiplexeur CEx Package de boîte ABS

Module de montage sur rack du multiplexeur CEx
