| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | NGS/GPON-SA |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |
| Payment Terms: | T/T, Western Union |

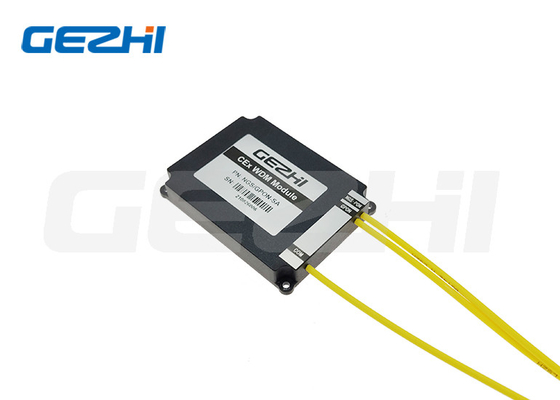

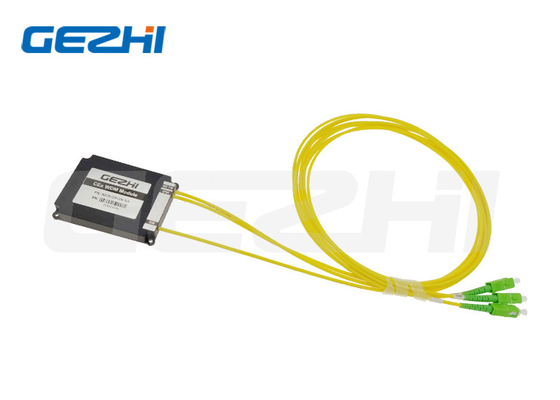

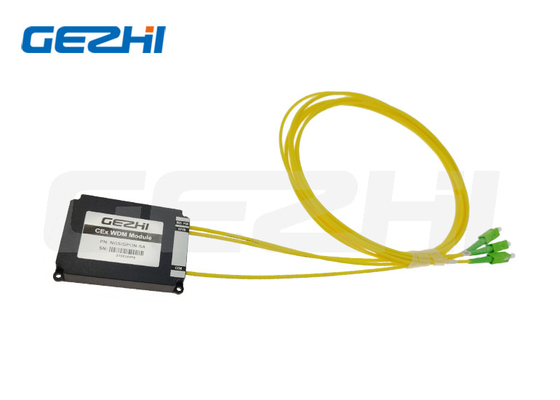

Module CEx WDM1r conforme RoHS, NGS-PON GPON pour réseaux de télécommunication optique
Description du produit
L'élément de coexistence (CEx) du multiplexeur xWDM/xPON est un dispositif WDM unique qui combine les services FTTH G-PON actuels avec les technologies émergentes XGS-PON et NG-PON2 de nouvelle génération. Les longueurs d'onde de provisionnement supplémentaires avec l'élément de coexistence incluent la surveillance RF, point à point (PtP) et OTDR. Il est conforme à la norme ITU-T G.984.5.
Des composants de haute qualité garantissent une très grande stabilité de fonctionnement des multiplexeurs xWDM/xPON dans toute la gamme spectrale et une stabilité thermique parfaite. GEZHI propose une plateforme flexible de produits Coexistence Element pour s'adapter à un déploiement PON spécifique le plus rentable possible en fonction de vos besoins. Selon vos besoins, chaque CEx peut être entièrement complété par tous les services PON ou uniquement par les services demandés. Des composants optiques haut de gamme et une connectivité de haute qualité garantissent des performances supérieures, une perte minimale et une fiabilité réseau robuste.
|
CARACTÉRISTIQUES Faible perte d'insertion Isolation élevée des canaux Conforme RoHS Disponible avec des fonctionnalités personnalisées |
APPLICATIONS Systèmes WDM SYSTÈME PON Réseaux d'accès FTTH réseaux de télécommunication optique |
Multiplexeur de longueurs d'onde d'éléments de coexistence (CEx)
| Protocole/Service | Longueur d'onde |
| Bande G-PON | 1290~1330, 1480~1500 nm |
| Bande XGS-PON | 1260~1280, 1575~1580 nm |
| Bande NG-PON2 | 1524-1544, 1596-1625 |
| Bande vidéo RF | 1540~1565nm |
| Bande PtP WDM-PON | 1610~1625 nm |
| Bande de surveillance OTDR | 1640 - 1660 nm |
spécification
| Multiplexeur CEx | Protocole/Service | Gamme spectrale | Perte d'insertion maximale | Isolement |
| CEx01 | Réseau de transport par fibre optique (GPON) | 1290-1330 et 1480-1500 nm | 0,8 dB | ≥ 30 dB |
| NGA | 1260-1280 et 1572-1650 nm | 1,0 dB | ≥16 dB | |
| CEx02 | Réseau de transport par fibre optique (GPON) | 1290-1330 et 1480-1500 nm | 0,8 dB | ≥ 30 dB |
| XGS-PON | 1260-1280 et 1575-1580 nm | 1,1 dB | ≥ 30 dB | |
| CEx03 | Réseau de transport par fibre optique (GPON) | 1290-1330 et 1480-1500 nm | 0,8 dB | ≥ 30 dB |
| XGS-PON | 1260-1280 et 1575-1580 nm | 1,1 dB | ≥ 30 dB | |
| NG-PON2 | 1524-1544 et 1596-1625 nm | 1,4 dB | ≥16 dB | |
| CEx04 | Réseau de transport par fibre optique (GPON) | 1290-1330 et 1480-1500 nm | 0,8 dB | ≥ 30 dB |
| XGS-PON | 1260-1280 et 1575-1580 nm | 1,1 dB | ≥ 30 dB | |
| NG-PON2 | 1524-1544 et 1596-1625 nm | 1,4 dB | ≥ 25 dB | |
| CEx05 | Réseau de transport par fibre optique (GPON) | 1290-1330 et 1480-1500 nm | 0,8 dB | ≥ 30 dB |
| XGS-PON | 1260-1280 et 1575-1580 nm | 1,1 dB | ≥ 30 dB | |
| Vidéo RF | 1540-1565 nm | 1,4 dB | ≥ 30 dB | |
| CEx06 | Réseau de transport par fibre optique (GPON) | 1290-1330 et 1480-1500 nm | 0,8 dB | ≥ 30 dB |
| XGS-PON | 1260-1280 et 1575-1580 nm | 1,1 dB | ≥ 30 dB | |
| Vidéo RF | 1540-1565 nm | 1,7 dB | ≥ 30 dB | |
| Moniteur OTDR | 1640-1660 nm | 1,4 dB | ≥ 30 dB | |
| CEx07 | G-PON | 1290-1330 et 1480-1500 nm | 0,8 dB | ≥ 30 dB |
| XGS-PON | 1260-1280 et 1575-1580 nm | 1,1 dB | ≥ 30 dB | |
| NG-PON2 | 1524-1544 et 1596-1625 nm | 1,4 dB | ≥ 25 dB | |
| Vidéo RF | 1540-1565 nm | 2,0 dB | ≥ 30 dB | |
| Point à point WDM-PON | 1610-1625 nm | 1,7 dB | ≥ 30 dB | |
| CEx08 | G-PON | 1290-1330 et 1480-1500 nm | 0,8 dB | ≥ 30 dB |
| XGS-PON | 1260-1280 et 1575-1580 nm | 1,1 dB | ≥ 30 dB | |
| NG-PON2 | 1524-1544 et 1596-1625 nm | 1,4 dB | ≥ 25 dB | |
| Moniteur OTDR | 1640-1660 nm | 1,7 dB | ≥ 30 dB | |
| Point à point WDM-PON | 1610-1625 nm | 2,0 dB | ≥ 30 dB | |
| Vidéo RF | 1540-1565 nm | 2,3 dB | ≥ 30 dB |
Remarque : des spécifications personnalisées sont disponibles.
Les spécifications ci-dessus n'incluent pas la perte de connecteur.
Autres spécifications
| Paramètre | Unité | Valeur |
| PDL | dB | ≤0,2 |
| Directivité | dB | ≥50 |
| Perte de retour | dB | ≥50 |
| Température de fonctionnement | °C | -10~+70 |
| Température de stockage | °C | -40~+85 |
| Puissance optique | mW | 300 |
| Type de fibre | / | Fibre Corning Ultra (G657.A1) |
Informations de commande
| Modèle | Configuration | Type d'emballage | Type de câble | Longueur de la fibre | Connecteur |
|
CEx01 CEx02 CEx03 CEx04 CEx05 CEx06 CEx07 CEx08 S=Spécifier |
Combo 1=1 unité Combo 2=2 unités Combo 3=3 unités Combo 4=4 unités S=Spécifier |
A0=Boîte en ABS 80x60x12mm A1=Boîte en ABS 100x80x10mm A2=Boîte en ABS 120x80x18mm A3=Boîte en ABS 140x115x15mm L1 = LGX129*29*130mm L2=LGX inséré dans un rack à 2 emplacements L4=LGX inséré dans un rack à 4 emplacements R1 = Rack 19" 1 U R2 = Rack 19″ 1U à 2 emplacements R4 = Rack 19″ 1U à 4 emplacements X=Personnalisé
|
00=Aucun 09 = 900 um tube libre |
00=Aucun 05=0,5 m 10=1,0 m |
00=aucun LP = LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Spécifier |
Boîtier ABS pour module multiplexeur CEx
Module multiplexeur CEx pour montage en rack
|
|
