| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | commutateurs 1x3 optiques |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Delivery Time: | 2-7 jours de travail |
| Payment Terms: | T/T, Western Union |

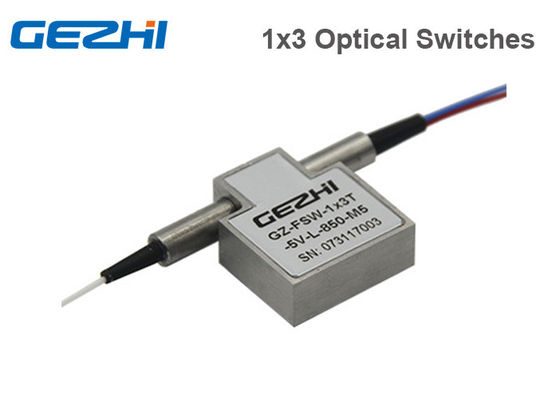

commutateurs optiques de Non-verrouillage optiques du commutateur 3x1 de la fibre 1x3 bidirectionnelle
Le type fibre mécanique de 1×3 T de GEZHI Photonics les commutateurs qu'optiques (commutateur 1×3 optique) soutiennent toute la longueur d'onde 1260nm~1650nm ou 850nm à la longueur d'onde à plusieurs modes de fonctionnement, il offre la basse perte par insertion, la fiabilité ultra-haute, la vitesse de commutation rapide aussi bien que la représentation bidirectionnelle. Les commutateurs optiques de fibre sont très utilisés pour la protection, le réseau optique, le système de test d'émetteur et de réseau, la protection de récepteur et les instrumentations.
Caractéristiques
Temps court de commutation
Taille miniature, design compact
Bas entretien croisé, basse perte par insertion
Déformations optiques de Bi-directionalLow
Gamme de longueurs d'onde fonctionnante large
Applications
R&D dans le laboratoire
Metropolitan Area Network
Contrôle du système
Protection et restauration de réseau
essai, instrumentation et mesure
Spécifications
| Type commutateur de 1×3 T | Unité | Typique |
| Longueur d'onde d'opération | nanomètre | 850nm ou 1310/1490/1550nm |
| Perte par insertion | DB | <0> |
| Perte de personne à charge de longueur d'onde | DB | <0> |
| Perte de personne à charge de polarisation | DB | <0> |
| Perte de retour | DB | SM : >55 MILLIMÈTRE : >40 |
| Entretien croisé | DB | SM : >55 MILLIMÈTRE : >40 |
| Temps de commutation | Mme | Typique : 4 maximum : 10 |
| Répétabilité | DB | <>±0.02 |
| Longévité | Cycles | >10 millions |
| Type de commutation | Verrouillage/Non-se verrouillant | |
| Manipulation optique de puissance | mW | <500mw> |
| Tension d'opération | Volts continu | 3V ou 5V |
| Température de fonctionnement | ℃ | -5~+70 |
| Température de stockage | ℃ | -40~+85 |
| Type de fibre | / | Fibre de SM/MM |
| Dimension de paquet | millimètre | 27L x 23W x 8.2H |
Note : 1. la personnalisation est disponible.
2. Spécifique sans connecteur, et ajoutez une perte 0.2dB supplémentaire par connecteur.
Électrique
| Caractéristiques | Tension | Actuel | Résistance |
| verrouillage 5V | 4.5~5.5 V | 22,2 (±10%) mA | 202,5 (±10%) Ω |
| non-verrouillage 5V | 4.5~5.5 V | 31 (±10%) mA | 145 (±10%) Ω |
| verrouillage 3V | 2.7~3.3 V | 33,3 (±10%) mA | 90 (±10%) Ω |
| non-verrouillage 3V | 2.7~3.3 V | 46,7 (±10%) mA | 64,2 (±10%) Ω |
Goupilles
Itinéraire optique
Dimensions
L'information de commande
| X | XX | X | X | X | XX | X | XX |
| Mode | Longueur d'onde | Type de tension | Modèle de contrôle | Type de fibre | Diamètre de fibre | Longueur de fibre | Connecteur |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Verrouillage de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC X=Others |
Vidéo
|
|
