| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | commutateur 2x2 fibreoptique |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Delivery Time: | 2-7 jours de travail |
| Payment Terms: | T/T, Western Union |
connecteur de Non-verrouillage du commutateur fibreoptique mécanique SC/UPC du by-pass 2x2
Le commutateur fibreoptique de by-pass de GEZHI 2x2 relie les canaux optiques en réorientant un signal optique entrant dans choisi pour produire la fibre. Ceci est réalisé utilisant une configuration de propriété industrielle opto-mécanique de brevet en instance et activé par l'intermédiaire d'un signal de commande électrique. Le commutateur offre la fiabilité ultra-haute et la représentation de vitesse de commutation aussi bien que bidirectionnelle rapide. Les commutateurs fibreoptiques du by-pass 2x2 sont véritable solution de commutation pour des applications optiques de mise en réseau.
Caractéristiques
Coût bas inégalé
Basse perte par insertion
Isolement élevé de la Manche
Fortement stable et fiable
Chemin optique libre époxyde
Verrouillage ou Non-verrouillage
Applications
Cheminement de signal optique
Protection/restauration optiques de Netrwork
Optiques configurables s'ajoutent/baisses
Protection d'émetteur et de récepteur
Systèmes de test de réseau
Instrumentation
Spécifications
| Paramètres | GZ-FSW-2×2B | ||
| Gamme de longueurs d'onde | nanomètre | 850±40/1300±40 | 1260~1650 |
| Avelength fonctionnant | nanomètre | 850/1300 | 1310/1490/1550/1625/1650 |
| Perte par insertion | DB | Type : 0,8 maximum : 1,2 | Type : 0,6 maximum : 0,8 |
| Perte de retour | DB | MM≥30 SM≥50 | |
| Interférence | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Répétabilité | DB | ≤±0.02 | |
| Alimentation d'énergie | v | 3,0 ou 5,0 | |
| Vie | périodes | ≥107 | |
| Commutez le temps | Mme | ≤8 | |
| Puissance de transmission | mW | ≤500 | |
| Température de fonctionnement | ℃ | -20~+70 | |
| Température de stockage | ℃ | -40~+85 | |
| Poids | g | 16 | |
| Dimension | millimètre | (L) 12.0× (H) 8,2 la personnalisation 27.0× (W) est disponible. | |
Goupilles
| Paramètres | Goupilles | Commande électrique | Capteur de statut | ||||||
| 2×2B | Chemin optique | 1 | 5 | 6 | 10 | 2 ou 3 | 3-4 | 7-8 | 8-9 |
| Non-verrouillage | P1-P3 | -- | -- | -- | -- | Fin | Ouvert | Ouvert | Fin |
| P1-P4, P2-P3 | V+ | -- | -- | LA terre | Ouvert | Fin | Fin | Ouvert | |
| verrouillage | P1-P3 | -- | -- | LA terre | V+ | Fin | Ouvert | Ouvert | Fin |
| P1-P4 P2-P3 | V+ | LA terre | -- | -- | Ouvert | Fin | Fin | Ouvert | |
Itinéraire optique
| Statut un | Statut deux |
|
|
 |
L'information d'ordre
GZ-2×2B
| Mode | Longueur d'onde | Type de tension | Modèle de contrôle | Type de fibre | Diamètre de fibre | Longueur de fibre | Connecteur |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Verrouillage de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |

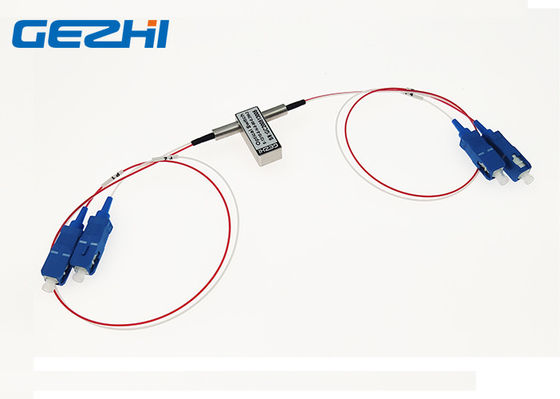

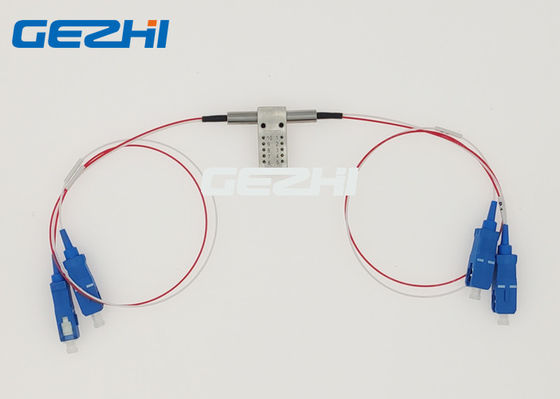

image fibreoptique de commutateur du by-pass 2x2
Vidéo
|
|
