| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | commutateur 1x2A optique |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Delivery Time: | 2-7 jours de travail |
| Payment Terms: | T/T, Western Union |

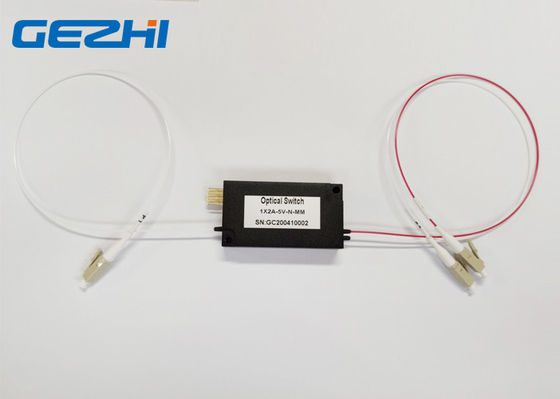

1x2A commutateur optique multi du mode 850nm 5V de Non-verrouillage avec la mini caisse en métal
Emballage multi de commutateur optique du mode 850nm de GEZHI 1x2A dans une mini caisse en métal et contrôle avec 4pins. L'article Non-verrouille la tension 5V avec le connecteur de LC/PC. Les spécifications adaptées aux besoins du client sont disponibles.
Caractéristiques
Basse perte par insertion
Vitesse de commutation rapide
Le plus de petite taille
Température de fonctionnement élevée
Applications
OADM
HOMME
Contrôle du système
Essai composant
Spécifications
|
Paramètres |
GZ-FSW-1×2A | ||
| Gamme de longueurs d'onde | nanomètre | 850±40/1300±40 | 1260~1650 |
| Longueur d'onde fonctionnante | nanomètre | 850/1300 | 1310/1490/1550/1625/1650 |
| Perte par insertion | DB | Type : 0,8 maximum : 1,2 | Type : 0,5 maximum : 1,0 |
| Perte de retour | DB | MM≥30 SM≥50 | |
| Interférence | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Répétabilité | DB | ≤±0.02 | |
|
Alimentation d'énergie |
V | 3,0 ou 5,0 | |
| Vie | Temps | ≥107 | |
| Commutez le temps | Mme | ≤8 | |
| Puissance de transmission | mW | ≤500 | |
| Température de fonctionnement | ℃ | 0~+70 ou -40~+85 | |
| Température de stockage | ℃ | -40~+85 | |
| Dimension | millimètre | (L) 55× (W) 30× (H) 12,8 | |
Note : 1. la personnalisation est disponible.
2. spécifique sans connecteur, et ajoutez une perte 0.2dB supplémentaire par connecteur.
Itinéraire optique
| Modèle de contrôle | Commande électrique | Capteur de statut | Chemin optique | ||
| Borne 1 | Borne 2 | Pin3- Pin4 | |||
| Verrouillage | V+ | LA terre | Ouvert | P1-P2 | |
| LA terre | V+ | Fin | P1-P3 | |
|
| Non-verrouillage | V+ | LA terre | Fin | P1-P3 | |
| LA terre | LA terre | Ouvert | P1-P2 | |
|
| Caractéristiques | Tension | Actuel | Résistance |
| verrouillage 5V | 4.5~5.5 | 36~44mA | 125Ω |
| Non-verrouillage 5V | 4.5~5.5 | 25~31mA | 178Ω |
| verrouillage 3V | 2.7~3.3 | 54~66mA | 50Ω |
| Non-verrouillage 3V | 2.7~3.3 | 42~51mA | 65Ω |
l'information d'ordre du commutateur 1x2A optique
GZ-FSW-1x2A-x-xx-x-x-x-xx-x-xx
| Mode | Longueur d'onde | Type de tension | Modèle de contrôle | Type de fibre | Diamètre de fibre | Longueur de fibre | Connecteur |
|
S=SM |
85=850nm |
3=3V |
L=Latching |
5=50/125 |
25=250um |
1=1m |
00=None |
