| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | contact shunt 2x2 optique |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Delivery Time: | 2-7 jours de travail |
| Payment Terms: | T/T, Western Union |

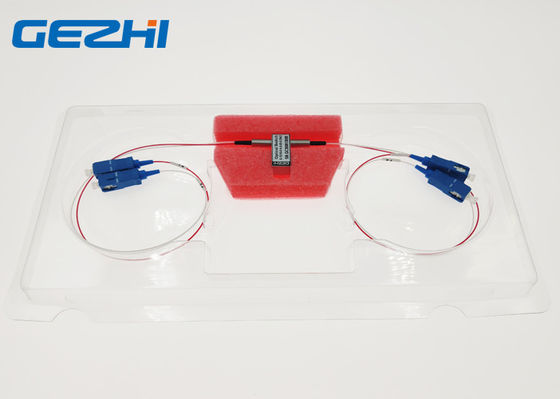

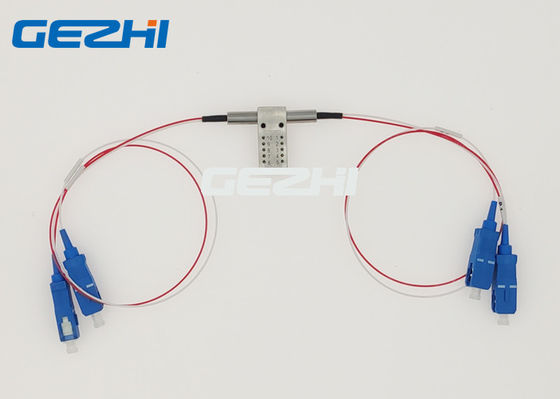

Verrouillage de la longueur d'onde 1310/1550nm unimodale optique micro de contact shunt 2x2
Le contact shunt 2x2 optique micro de GEZHI est utilisation fortement stable dans la protection/restauration optiques de réseau. Quand le courant passe, le mode d'opération du contact shunt est placé à la normale, et le dispositif local de mise en réseau est relié au principal-réseau. Quand la panne de courant se produit, le contact shunt 2x2 optique est vite placé pour dévier le mode pour isoler le mainnetwork du dispositif local de mise en réseau. En outre, le commutateur micro est de verrouiller le type et a un délai de fonctionnement de 8ms.
Caractéristiques
Basse perte par insertion
Verrouillage ou Non-verrouillage
Isolement élevé de la Manche
Chemin optique libre époxyde
Fortement stable et fiable
Applications
Instrumentation
Systèmes de test de réseau
Cheminement de signal optique
Optiques configurables s'ajoutent/baisses
Protection/restauration optiques de Netrwork
Protection d'émetteur et de récepteur
L'information d'ordre
GZ-2×2B-x-xx-x-x-x-xx-x-x
| Mode | Longueur d'onde | Type de tension | Modèle de contrôle | Type de fibre | Diamètre de fibre | Longueur de fibre | Connecteur |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Verrouillage de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |
Spécifications
| Paramètres | GZ-FSW-2×2B | ||
| Gamme de longueurs d'onde | nanomètre | 850±40/1300±40 | 1260~1650 |
| Avelength fonctionnant | nanomètre | 850/1300 | 1310/1490/1550/1625/1650 |
| Perte par insertion | DB | Type : 0,8 maximum : 1,2 | Type : 0,6 maximum : 0,8 |
| Perte de retour | DB | MM≥30 SM≥50 | |
| Interférence | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Répétabilité | DB | ≤±0.02 | |
| Alimentation d'énergie | v | 3,0 ou 5,0 | |
| Vie | périodes | ≥107 | |
| Commutez le temps | Mme | ≤8 | |
| Puissance de transmission | mW | ≤500 | |
| Température de fonctionnement | ℃ | -20~+70 | |
| Température de stockage | ℃ | -40~+85 | |
| Poids | g | 16 | |
| Dimension | millimètre | (L) 12.0× (H) 8,2 la personnalisation 27.0× (W) est disponible. | |
Goupilles
| Paramètres | Goupilles | Commande électrique | Capteur de statut | ||||||
| 2×2B | Chemin optique | 1 | 5 | 6 | 10 | 2 ou 3 | 3-4 | 7-8 | 8-9 |
| Non-verrouillage | P1-P3 | -- | -- | -- | -- | Fin | Ouvert | Ouvert | Fin |
| P1-P4, P2-P3 | V+ | -- | -- | LA terre | Ouvert | Fin | Fin | Ouvert | |
| verrouillage | P1-P3 | -- | -- | LA terre | V+ | Fin | Ouvert | Ouvert | Fin |
| P1-P4 P2-P3 | V+ | LA terre | -- | -- | Ouvert | Fin | Fin | Ouvert | |
Itinéraire optique
| Statut un | Statut deux |
|
|
 |
image fibreoptique de commutateur du by-pass 2x2
Vidéo
|
|
