| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | commutateur optique de la fibre 2x2B |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Delivery Time: | 2-7 jours de travail |
| Payment Terms: | T/T, Western Union |

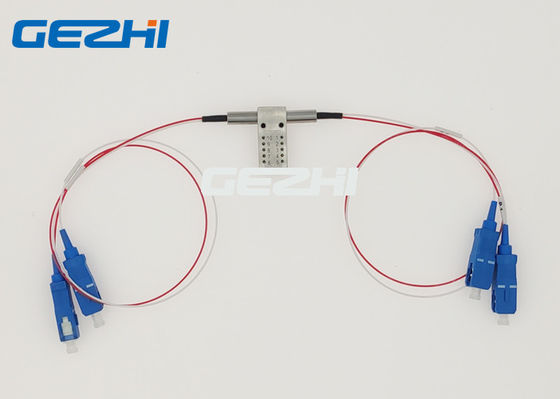

commutateur optique 1310nm de la fibre 2x2B mécanique avec la fibre 1meter SC/UPC de SM
Le commutateur optique de fibre mécanique de GEZHI 2x2B relie les canaux optiques en réorientant un signal optique entrant dans choisi pour produire la fibre. Son travail avec le wavelenght 1310nm (1260~1650nm disponible). Ceci est réalisé utilisant une configuration de propriété industrielle opto-mécanique de brevet en instance et activé par l'intermédiaire d'un signal de commande électrique. Le commutateur optique de la fibre 2x2B mécanique offre la fiabilité ultra-haute et la représentation de vitesse de commutation aussi bien que bidirectionnelle rapide. Le commutateur optique de la fibre 2x2B mécanique sont véritable solution de commutation pour des applications optiques de mise en réseau.
Caractéristiques
Carte PCB montable
Le plus de petite taille
Basse perte de ‐ d'insertion
Vitesse de commutation rapide
Type industriel disponible
Disponible dans le mode unitaire/mode multi
Applications
Surveillance optique de réseau
Restauration et protection optiques de réseau
Optiques configurables s'ajoutent/baisses
Protection d'équipement de transmission
Recherche et développement
Routeur de longueur d'onde
Le commutateur optique de fibre mécanique de GEZHI 2x2B très utilisé pour la protection de netrwork/restauration optiques, cheminement de signal optique, reconfigurable s'ajoutent/multiplexeurs de baisse, croix optique relient (OXC), la surveillance optique de réseau, les équipements d'essai optiques, etc.
Spécifications
| Paramètres | GZ-FSW-2×2B | ||
| Gamme de longueurs d'onde | nanomètre | 850±40/1300±40 | 1260~1650 |
| Avelength fonctionnant | nanomètre | 850/1300 | 1310/1490/1550/1625/1650 |
| Perte par insertion | DB | Type : 0,8 maximum : 1,2 | Type : 0,6 maximum : 0,8 |
| Perte de retour | DB | MM≥30 SM≥50 | |
| Interférence | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Répétabilité | DB | ≤±0.02 | |
| Alimentation d'énergie | v | 3,0 ou 5,0 | |
| Vie | périodes | ≥107 | |
| Commutez le temps | Mme | ≤8 | |
| Puissance de transmission | mW | ≤500 | |
| Température de fonctionnement | ℃ | -20~+70 | |
| Température de stockage | ℃ | -40~+85 | |
| Poids | g | 16 | |
| Dimension | millimètre | (L) 12.0× (H) 8,2 la personnalisation 27.0× (W) est disponible. | |
Itinéraire optique
| Statut un | Statut deux |
|
|
 |
Goupilles
| Paramètres | Goupilles | Commande électrique | Capteur de statut | ||||||
| 2×2B | Chemin optique | 1 | 5 | 6 | 10 | 2 ou 3 | 3-4 | 7-8 | 8-9 |
| Non-verrouillage | P1-P3 | -- | -- | -- | -- | Fin | Ouvert | Ouvert | Fin |
| P1-P4, P2-P3 | V+ | -- | -- | LA terre | Ouvert | Fin | Fin | Ouvert | |
| verrouillage | P1-P3 | -- | -- | LA terre | V+ | Fin | Ouvert | Ouvert | Fin |
| P1-P4 P2-P3 | V+ | LA terre | -- | -- | Ouvert | Fin | Fin | Ouvert | |
L'information d'ordre
GZ-2x2B-x-xx-x-x-x-xx-x-x
| Mode | Longueur d'onde | Type de tension | Modèle de contrôle | Type de fibre | Diamètre de fibre | Longueur de fibre | Connecteur |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Verrouillage de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |
Vidéo
|
|
| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | commutateur optique de la fibre 2x2B |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Détails De L'emballage: | 2pcs dans une mousse avec la boîte en plastique |
| Payment Terms: | T/T, Western Union |

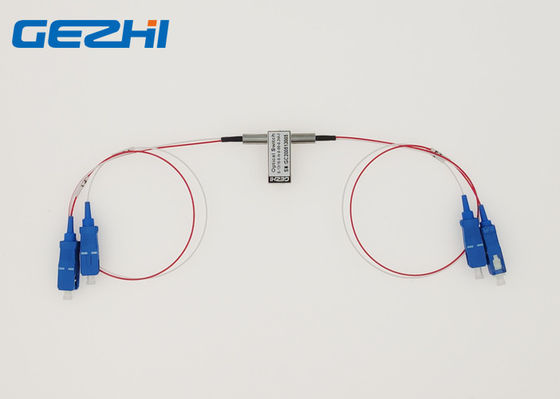

commutateur optique 1310nm de la fibre 2x2B mécanique avec la fibre 1meter SC/UPC de SM
