Mode unitaire verrouillant non le contact shunt optique de fibre de 1550nm 2x2

Name: Mode unitaire verrouillant non le contact shunt optique de fibre de 1550nm 2x2
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-FSW-2x2BA
Price: 360.00 USD
Availability: InStock

Brand Name:	GEZHI or OEM
Numéro De Modèle:	GZ-FSW-2x2BA
Nombre De Pièces:	1PC
Prix:	Négociable
Delivery Time:	2-7 jours de travail
Payment Terms:	T/T, Western Union

Informations détaillées

Product Description

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE RoHS FCC,ISO9001

Longueur d'onde:

1310&1550nm

Commandez le type:

Non-verrouillage

Alimentation d'énergie:

Connecteur:

SC/UPC

Nom de produit:

module optique de contact shunt de la fibre 2x2

Puissance de transmission:

≤500mW

Détails d'emballage:

2pcs dans une mousse avec la boîte en plastique

Capacité d'approvisionnement:

60000pcs par mois

Mettre en évidence:

contact shunt de la fibre 2x2

module de contact shunt 1550nm

Contact shunt optique de mode unitaire

Product Description

Module optique de Non-verrouillage de contact shunt de la fibre 2x2 du SM 1310/1550nm

Emballage optique de module de contact shunt de fibre de GEZHI 2x2 dans une caisse en métal avec la température de fonctionnement élevée. Son vient avec 1310&1550nm le type le Non-verrouillage unimodal SC/APC pigtailed. le commutateur fibreoptique du by-pass 2x2 relie les canaux optiques en réorientant un signal optique entrant dans choisi pour produire la fibre. Ceci est réalisé utilisant une configuration de propriété industrielle opto-mécanique de brevet en instance et activé par l'intermédiaire d'un signal de commande électrique. Le commutateur offre la fiabilité ultra-haute et la représentation de vitesse de commutation aussi bien que bidirectionnelle rapide. Les commutateurs fibreoptiques du by-pass 2x2 sont véritable solution de commutation pour des applications optiques de mise en réseau.

Caractéristiques

Basse perte par insertion

Gamme de longueurs d'onde large

Interférence élevée

Fiabilité de forte stabilité et élevée

sans époxyde sur le chemin optique

Applications

HOMME
R&D dans le laboratoire
Contrôle du système
OADM configurable

Spécifications

Paramètres		GZ-FSW-2×2BA
Gamme de longueurs d'onde	nanomètre	850±40/1300±40	1260~1650
Avelength fonctionnant	nanomètre	850/1300	1310/1490/1550/1625/1650
Perte par insertion	DB	Type : 0,8 maximum : 1,2	Type : 0,7 maximum : 1,0
Perte de retour	DB	MM≥30 SM≥50
Interférence	DB	MM≥35 SM≥55
PDL	DB	≤0.05
WDL	DB	≤0.25
TDL	DB	≤0.25
Répétabilité	DB	≤±0.02
Alimentation d'énergie	v	3,0 ou 5,0
Vie	périodes	≥107
Commutez le temps	Mme	≤8
Puissance de transmission	mW	≤500
Température de fonctionnement	℃	-20~+70
Température de stockage	℃	-40~+85
Dimension	millimètre	(L) 30.0× (H) 12,8 la personnalisation 55.0× (W) est disponible.

Itinéraire optique

PN	Chemin optique	Commande électrique		Capteur de statut		Itinéraire optique
GZ-FSW-2×2BA	Chemin optique	PIN1	PIN3	PIN2	PIN4
Non-verrouillage	P1-P3	--	--	Fin	/		By-pass
Non-verrouillage	P1-P4 P2-P3	V+	LA terre	Ouvert	/		Normal

L'information d'ordre

GZ-2×2BA-X-xx-x-x-x-xx-x-x

Mode	Longueur d'onde	Type de tension	Modèle de contrôle	Type de fibre	Diamètre de fibre	Longueur de fibre	Connecteur
S=SM M=MM	85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others	3=3V 5=5V	L=Latching Verrouillage de N=Non-	5=50/125 6=62.5/125 9=9/125 X=Others	25=250um 90=900um 20=2.0mm 30=3.0mm X=Others	1=1m 2=1.5m X=Others	0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC

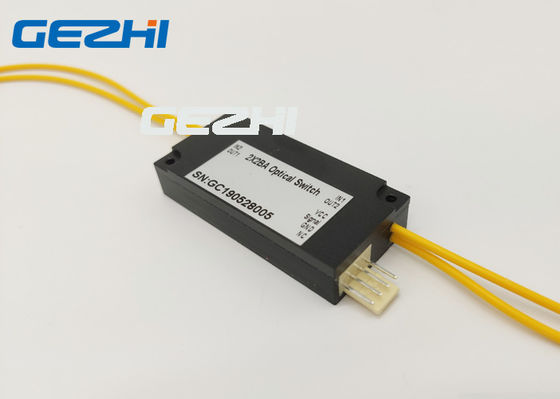

image optique de module de contact shunt de la fibre 2x2

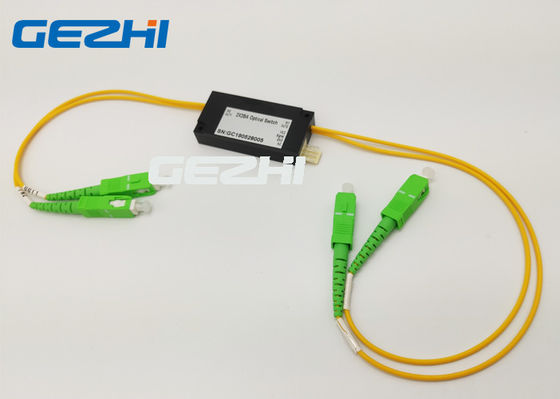

Mode unitaire verrouillant non le contact shunt optique de fibre de 1550nm 2x2 2
