| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | commutateur 1x8 optique |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Delivery Time: | 2-7 jours de travail |
| Payment Terms: | T/T, Western Union |

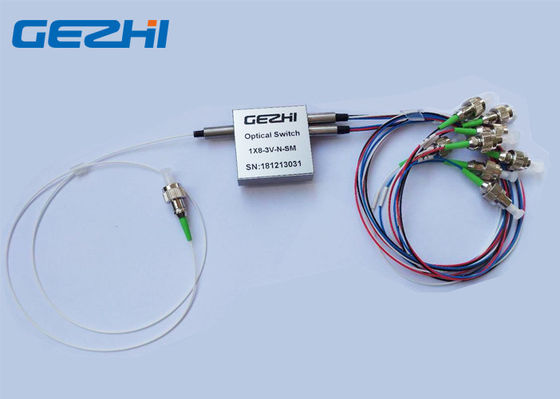

Commutateur optique Opto-mécanique optique verrouillé des commutateurs 1x8 de fibre avec la petite taille 1310&1550nm
L'appui Opto-mécanique de commutateur optique de 1x8 de GEZHI (“commutateur optique de fibre 1×8) toute la longueur d'onde 1260nm~1650nm ou 850nm à la longueur d'onde à plusieurs modes de fonctionnement, son mini type avec la taille 35x35x9mm et avec FC/APC pigtailed. il offre la fiabilité ultra-haute, la basse perte par insertion, la vitesse de commutation rapide aussi bien que la représentation bidirectionnelle. Les commutateurs optiques sont très utilisés pour la protection d'émetteur et de récepteur, la protection, le réseau optique, le système de test de réseau et les instrumentations.
Caractéristiques
Taille miniature
Basse perte par insertion, bas entretien croisé
Gamme de longueurs d'onde fonctionnante large
Temps court de commutation
Déformations optiques de Bi-directionalLow
Applications
Metropolitan Area Network
R&D dans le laboratoire
Contrôle du système
Protection et restauration de réseau
Instrumentation, essai, et mesure
Spécifications
| Type commutateur optique de 1×8 T | Unité | Typique |
| Longueur d'onde d'opération | nanomètre | 850nm ou 1260~1650nm |
| Perte par insertion | DB | <1><1> |
| Perte de personne à charge de longueur d'onde | DB | <0><0> |
| Perte de personne à charge de polarisation | DB | <0> |
| Perte de retour | DB | Millimètre : >35, SM : >55 |
| Entretien croisé | DB | Millimètre : >40, SM : >55 |
| Temps de commutation | Mme | Typique : 4 maximum : 10 |
| Répétabilité | DB | <> |
| Longévité | Cycles | >10 millions |
| Type de commutation | Verrouillage/Non-se verrouillant | |
| Manipulation optique de puissance | mW | <500mw> |
| Tension d'opération | Volts continu | 3V ou 5V |
| Température de fonctionnement | ℃ | 0~+70 |
| Température de stockage | ℃ | -40~+85 |
| Type de fibre | / | Fibre de SM/MM |
| Dimension de paquet | millimètre | 35L x 35W x 9H |
Note : 1. la personnalisation est disponible.
2. Spécifique sans connecteur, et ajoutez une perte 0.2dB supplémentaire par connecteur.
L'information de commande
GZ-FSW-1x8T-x-xx-x-x-xx-xx-x
| X | XX | X | X | XX | XX | X |
| Mode | Longueur d'onde | Type de tension | Modèle de contrôle | Diamètre de fibre | Longueur de fibre | Connecteur |
|
S=SM 9/125 M5=MM 50/125 M6=MM 62.5/125 |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Verrouillage de N=Non- |
25=250um 90=900um |
05=0.5m 10=1.0m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC X=Others |
Électrique
| Caractéristiques | Tension | Actuel | Résistance |
| verrouillage 5V | 4.5~5.5 V | 22,2 (±10%) mA | 202,5 (±10%) Ω |
| non-verrouillage 5V | 4.5~5.5 V | 31 (±10%) mA | 145 (±10%) Ω |
| verrouillage 3V | 2.7~3.3 V | 33,3 (±10%) mA | 90 (±10%) Ω |
| non-verrouillage 3V | 2.7~3.3 V | 46,7 (±10%) mA | 64,2 (±10%) Ω |
Dimension
Goupilles
Vidéo
|
|
