| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | 1x8 multicanal |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Delivery Time: | 2-7 jours de travail |
| Payment Terms: | T/T, Western Union |

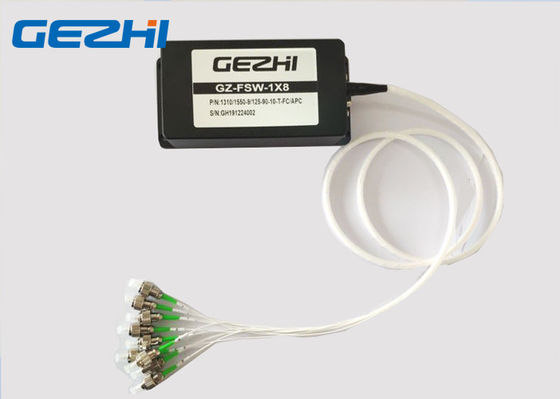

SM multicanal des commutateurs optiques 1x8 de fibre 13/15 Swtich optique avec l'interface de TTL
Les commutateurs optiques de fibre multi-Channele de GEZHI 1×8 est un genre de composant fonctionnel, avec la capacité de commuter l'itinéraire optique. Dans le système de transmission de fibre optique, il est employé pour la sélection multi de détecteur de source lumineuse, la surveillance multicanale de fibre, et la protection de fibre optique etc. de chemin. En outre, il est également employé dans le système de test de fibre optique pour la fibre optique et son essai composant, l'essai de câble extérieur et le système de contrôle optique de plusieurs endroits de capteurs.
Caractéristiques
Basse perte et fiabilité élevée
Interface parallèle (TTL)
Plus de 128 canaux
Conception modularisée
sans époxyde sur le chemin optique
Applications
Réseau d'anneau
Télésurveillance dans le réseau optique
Essai de fibre, composant optique
Spécifications
| Paramètres | Unité | GZ-FSWM-1×N | |||
| Perte par insertion | DB | 1 < N=""> | 45 < N=""> | 88 < N=""> | |
| Type : 0,8 maximum : 1,0 | Type : 1,2 maximum : 1,5 | Type : 1,5 maximum : 1,8 | |||
| Gamme de longueurs d'onde | nanomètre | 850±40/1300±40 | 1260 | 1650 | ||
| Examinez la longueur d'onde | nanomètre | 850 / 1300 | 1310 / 1550 | ||
| Perte de retour | DB | MILLIMÈTRE DU ≥ 30 DE ≥ 50 DE SM | |||
| Interférence | DB | ≥ 55 | |||
| PDL | DB | ≤ 0,05 | |||
| WDL | DB | ≤ 0,25 | |||
| TDL | DB | ≤ 0,25 | |||
| Répétabilité | DB | ≤ ±0.05 | |||
| Longévité | Cycles | ≥ 10 millions | |||
| Temps de commutation | Mme | ≤ 10 (temps de commutateur séquentiel d'à canal adjacent) | |||
| Puissance optique | mW | ≤500 | |||
| Température de fonctionnement | ℃ | -20 | +70 | |||
| Température de stockage | ℃ | -40 | +85 | |||
| Hygrométrie | % | 5 | 95 | |||
| Dimension | millimètre | 135×40×32 (N≤4) | 135×64×32 (N≤12) | 184×78×36 (N≤16) | |
| 184×78×66 (N≤45) | 184×156×66 (N≤88) | 184×220×66 (N≤128) | |||
| 140×77.5×32 (N≤16) | 140×77.5×64 (N≤32) | ||||
Note : 1. la personnalisation est disponible.
2. Spécifique sans connecteur, et ajoutez une perte 0.2dB supplémentaire par connecteur.
L'information de commande
GZ-FSWM-1xN-x-xx-x-x-xx-xx-x
| La Manche | Type de fibre | Examinez la longueur d'onde | Type de tube | Longueur de fibre | Connecteur |
| 1 | 128 | SM : SM, 9/125 M5 : Millimètre, 50/125 M6 : Millimètre, 62.5/125 X : D'autres |
850 : 850nm 1310 : 1310nm 1550 : 1550nm 13/15:1310/1550nm X : D'autres |
90 : 900um 20 : 2.0mm 30 : 3.0mm X : D'autres |
05 : 0.5m 10 : 1.0m 15 : 1.5m X : D'autres |
OO : Aucun Point de gel : FC/PC Fa : FC/APC PS : SC/PC SA : SC/APC STP : ST/PC STA : ST/APC LP : LC/PC LA : LC/APC X : D'autres |
Vidéo
|
