| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | commutateur 1x2 optique |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Delivery Time: | 2-7 jours de travail |
| Payment Terms: | T/T, Western Union |

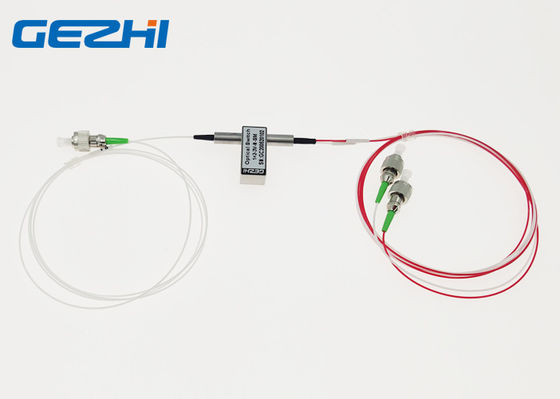

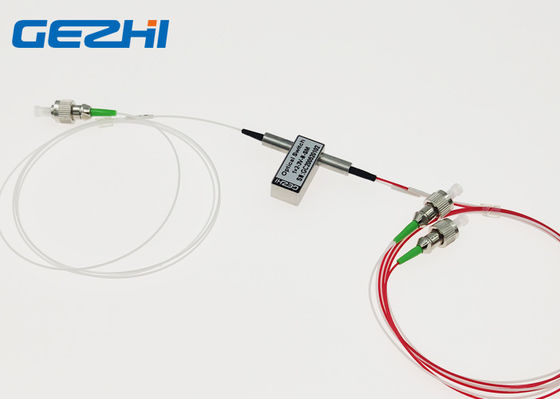

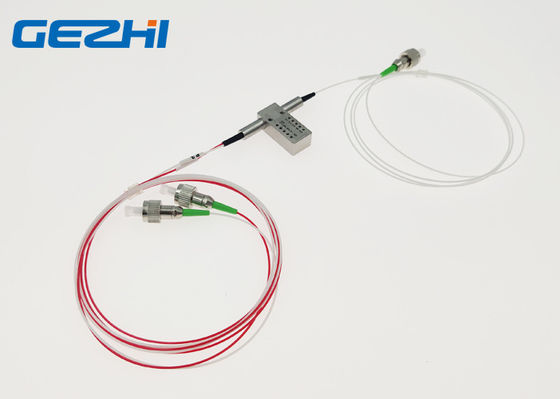

1260~1650nm large connecteur du commutateur optique 3V FC/APC de la longueur d'onde 1x2
Large configurate de commutateur optique de longueur d'onde de GEZHI 1260~1650nm par le type 1x2 avec trois fibres et deux états. Il se relient au connecteur de vert de FC/APC et à la tension 3V Non-verrouillée. Le large commutateur optique de la longueur d'onde 1x2 de GEZHI 1260~1650nm relie les canaux optiques en réorientant un signal optique entrant dans choisi pour produire la fibre. Le commutateur optique est apllication dans la surveillance optique de réseau, routeur de longueur d'onde et reconfigurable ajoutez/multiplexeur de baisse.
Caractéristiques
Basse perte par insertion
Le plus de petite taille
type Non-verrouillé tension de 3V

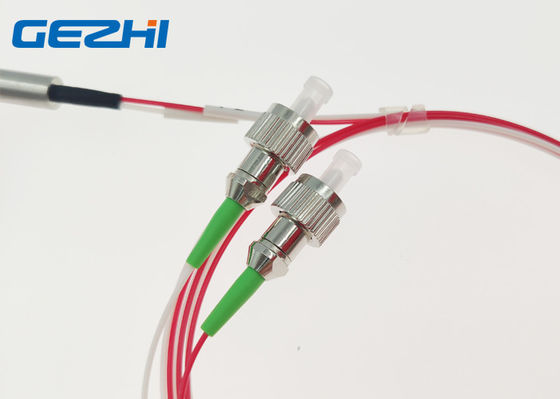

Connecteur de FC/APC
Type industriel disponible
Carte PCB montable
Applications
Protection et restauration optiques de réseau
Recherche et développement
Protection d'équipement de transmission
l'information d'ordre du commutateur 1x2 optique
GZ-FSW-1x2-x-xx-x-x-x-xx-x-xx
| Mode | Longueur d'onde | Type de tension | Modèle de contrôle | Type de fibre | Diamètre de fibre | Longueur de fibre | Connecteur |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Verrouillage de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
Spécifications
|
Paramètres |
GZ-FSW-1×2 | ||
| Gamme de longueurs d'onde | nanomètre | 850±40/1300±40 | 1260~1650 |
| Longueur d'onde fonctionnante | nanomètre | 850/1300 | 1310/1490/1550/1625/1650 |
| Perte par insertion | DB | Type : 0,8 maximum : 1,2 | Type : 0,5 maximum : 1,0 |
| Perte de retour | DB | MM≥30 SM≥50 | |
| Interférence | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Répétabilité | DB | ≤±0.02 | |
|
Alimentation d'énergie |
V | 3,0 ou 5,0 | |
| Vie | Temps | ≥107 | |
| Commutez le temps | Mme | ≤8 | |
| Puissance de transmission | mW | ≤500 | |
| Température de fonctionnement | ℃ | -20~+80 | |
| Température de stockage | ℃ | -40~+85 | |
| Poids | g | 16 | |
| Dimension | millimètre | (L) 27× (W) 12.0× (H) 8,2 | |
Note : 1. la personnalisation est disponible.
2. Spécifique sans connecteur, et ajoutez une perte 0.2dB supplémentaire par connecteur.
Goupilles
| Type | Pin | Commande électrique | Capteur de statut | ||||||
| 1×2 | canal | 1 | 5 | 6 | 10 | 2 ou 3 | 3-4 | 7-8 | 8-9 |
| Verrouillage | P1-P2 | -- | -- | LA terre | V+ | Fin | Ouvert | Ouvert | Fin |
| P1-P3 | V+ | LA terre | -- | -- | Ouvert | Fin | Fin | Ouvert | |
| Non-verrouillage | P1-P2 | -- | -- | -- | -- | Fin | Ouvert | Ouvert | Fin |
| P1-P3 | V+ | -- | -- | LA terre | Ouvert | Fin | Fin | Ouvert | |
Itinéraire optique
| Statut un | Statut deux |
|
|
 |
