| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | commutateur de la fibre optique 1x2 |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Delivery Time: | 2-7 jours de travail |
| Payment Terms: | T/T, Western Union |

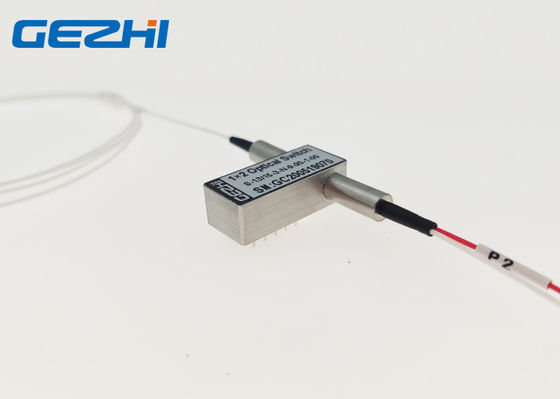

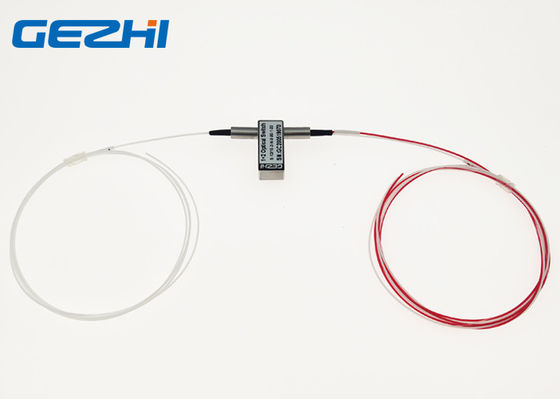

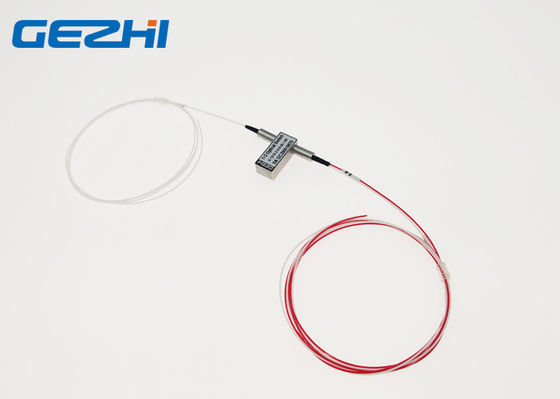

commutateurs optiques du prisme 1x2 fibreoptique 1550nm unimodal sans connecteur
Configurate fibreoptique de commutateurs optiques de prisme de GEZHI 1x2 par le type 1x2 avec trois fibres et deux états. Il se relient sans n'importe quel connecteur pour 3V la tension adaptée et avec Non-verrouillée aux besoins du client, carte PCB moutable. Les commutateurs optiques de prisme fibreoptique de GEZHI 1x2 relie les canaux optiques en réorientant un signal optique entrant dans choisi pour produire la fibre. Les commutateurs fibreoptiques est apllication protection dans la protection et la restauration optique de réseau, de recherche et développement et de transmission équipement.
Caractéristiques
Le plus de petite taille
Basse perte par insertion
type Non-verrouillé tension de 3V
Sans connecteur pour adapté aux besoins du client
Type industriel disponible
Applications
Surveillance optique de réseau
routeur de longueur d'onde
Reconfigurable ajoutez/multiplexeur de baisse
Itinéraire optique
| Statut un | Statut deux |
|
|
 |

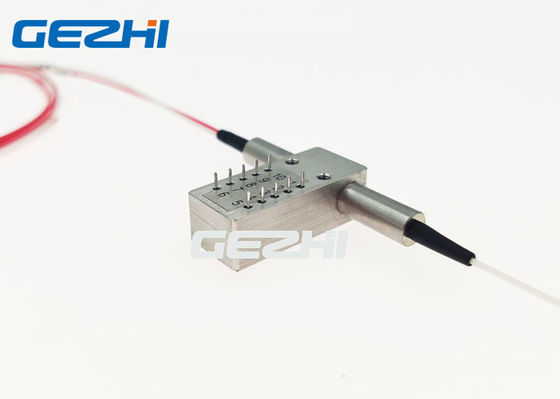

Goupilles
| Type | Pin | Commande électrique | Capteur de statut | ||||||
| 1×2 | canal | 1 | 5 | 6 | 10 | 2 ou 3 | 3-4 | 7-8 | 8-9 |
| Verrouillage | P1-P2 | -- | -- | LA terre | V+ | Fin | Ouvert | Ouvert | Fin |
| P1-P3 | V+ | LA terre | -- | -- | Ouvert | Fin | Fin | Ouvert | |
| Non-verrouillage | P1-P2 | -- | -- | -- | -- | Fin | Ouvert | Ouvert | Fin |
| P1-P3 | V+ | -- | -- | LA terre | Ouvert | Fin | Fin | Ouvert | |
l'information d'ordre du commutateur 1x2 optique
GZ-FSW-1x2-x-xx-x-x-x-xx-x-xx
| Mode | Longueur d'onde | Type de tension | Modèle de contrôle | Type de fibre | Diamètre de fibre | Longueur de fibre | Connecteur |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Verrouillage de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
Spécifications
|
Paramètres |
GZ-FSW-1×2 | ||
| Gamme de longueurs d'onde | nanomètre | 850±40/1300±40 | 1260~1650 |
| Longueur d'onde fonctionnante | nanomètre | 850/1300 | 1310/1490/1550/1625/1650 |
| Perte par insertion | DB | Type : 0,8 maximum : 1,2 | Type : 0,5 maximum : 1,0 |
| Perte de retour | DB | MM≥30 SM≥50 | |
| Interférence | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Répétabilité | DB | ≤±0.02 | |
|
Alimentation d'énergie |
V | 3,0 ou 5,0 | |
| Vie | Temps | ≥107 | |
| Commutez le temps | Mme | ≤8 | |
| Puissance de transmission | mW | ≤500 | |
| Température de fonctionnement | ℃ | -20~+80 | |
| Température de stockage | ℃ | -40~+85 | |
| Poids | g | 16 | |
| Dimension | millimètre | (L) 27× (W) 12.0× (H) 8,2 | |
Note : 1. la personnalisation est disponible.
2. Spécifique sans connecteur, et ajoutez une perte 0.2dB supplémentaire par connecteur.
Vidéo
|
|
