| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | A.W.G. 80CH |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Delivery Time: | 5-8 jours de travail |
| Payment Terms: | T/T, Western Union |

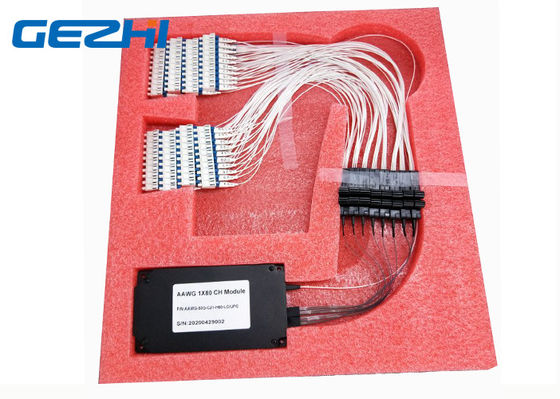

Module du module 1x80CH DWDM de Gaussion AAWG Mux/Demux
Le mux/demux de GEZHI Gaussion AAWG basé sur la silice sur la technologie de silicium, est conçu pour des applications d'espacement de canal d'UIT où aucun courant électrique n'est exigé. Ce module d'AAWG DWDM fonctionne à 50GHz espaçant des canaux du total 80 de longueurs d'onde de la grille DWDM d'UIT. Le coût bas et la haute performance lui font la solution idéale pour la métro et les applications longues-courrières de DWDM. Le 96CH 50Ghz AAWG DWDM peut être employé pour remplacer les produits traditionnels de TFF (filtre de la couche mince) DWDM pour des cas où aucune puissance n'est disponible.
GEZHI 96ch AAWG Mux Demux est un module optique passif extensible, à haute densité et autonome qui a parfaitement adapté à SONET/CSAD, transport PDH, services d'ETHERNET dans l'accès et réseaux optiques de bord de métro.
Caractéristiques
Isolement élevé de la Manche
De forte stabilité et fiabilité
Bande de passage large
Basse perte par insertion
Art innovateur pour des performances maximales avec le niveau élevé de protection
Capacité élevée pour des applications Donnée-affamées
Basé sur la technologie un-athermale d'A.W.G. avec les bandes de passage à caractéristique gaussienne
Applications
Réseaux de métro
Centre de traitement des données
Applications de CATV
Réseau d'Access
Réseau de WDM
Télécommunication
Spécifications
| Paramètre | Caractéristiques | Unité | Commentaire | ||
| Minute | Maximum | ||||
| La Manche d'entrée | 1 | ||||
| La Manche de sortie | 96 | 80, 96 canaux disponibles | |||
| Espacement de la Manche | 50 | Gigahertz | |||
| largeur de bande 1dB |
0,18 |
nanomètre | Type de Gaussion | ||
| largeur de bande 3dB |
0,28 |
nanomètre | |||
| I.L | 7 | DB | Pire cas dans la bande passante d'UIT | ||
| UNI D'I.L. | 1 | DB | |||
| Ondulation | 0,7 | DB | Variation de perte de bande passante d'UIT | ||
| PDL | 0,5 | DB | Valeur maximale dans la bande passante d'UIT | ||
| Interférence adjacente | 22 | DB | Pire cas dans la bande passante d'UIT | ||
| Interférence non adjacente | 27 | DB | Pire cas dans la bande passante d'UIT | ||
| Interférence totale | 20 | DB | Interférence cumulative de tous autres canaux | ||
| Perte de retour | 40 | DB | |||
| Puissance optique continue maximum | 250 | mW | Puissance optique d'entrée maximum | ||
| Dispersion chromatique (CD) | -20 | +20 | ps/nm | ||
| PMD | 0,5 | picoseconde | |||
Comparé à la technologie traditionnelle de TFF, le module de GEZHI AAWG DWDM a les avantages irremplaçables et évidents suivants :
AAWG DWDM a la stabilité thermique et l'exactitude améliorée d'UIT-grille qu'ITU-G694.1 exige pour avec une plus grande largeur de bande de transmission, ainsi il peut être appliqué aux secteurs à extrémité élevé tels que le long-courrier/système de communication optique de la métro DWDM.
Une meilleure caractéristique de PMD (< 0="">
AAWG n'a pas besoin du contrôle externe de circuit. Comme produit passif pur, il peut employer la technologie d'auto-compensation pour faire le contrôle d'auto-adaptation pour la température externe.
Image de paquet
|
|
