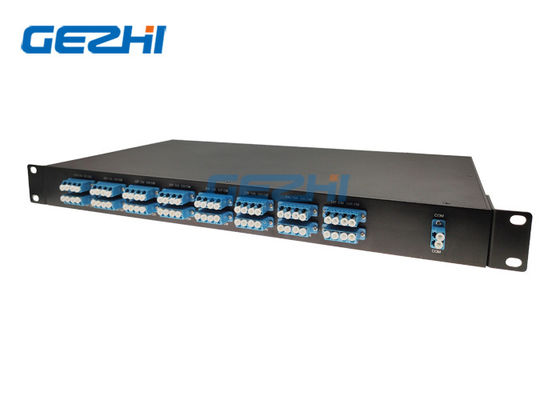

guide d'ondes 1RU rangé athermal duplex râpant Mux Demux

Name: guide d'ondes 1RU rangé athermal duplex râpant Mux Demux
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 1x32CH-AAWG-D
Price: 98.00 USD
Availability: InStock

Brand Name:	GEZHI or OEM
Numéro De Modèle:	1x32CH-AAWG-D
Nombre De Pièces:	1PC
Prix:	Négociable
Delivery Time:	5-8 jours de travail
Payment Terms:	T/T, Western Union

Informations détaillées

Product Description

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE RoHS ,ISO9001

Nom de produit:

duplex de 32CH AAWG

Longueur d'onde:

C21 à C52

La Manche:

canaux 1x32

Connecteur:

Adaptateur de LC/PC

Paquet:

1U 19" cadre

Application:

Le WDM a basé ADM

Détails d'emballage:

Boîte de papier

Capacité d'approvisionnement:

100000Channel par mois

Mettre en évidence:

A.W.G. DWDM de 32 canaux

duplex de 32CH AAWG

module athermal d'A.W.G. 1x32

Product Description

Ranger-guide d'ondes athermal duplex râpant le bâti de support de Mux et de Demux 1RU

Le Ranger-guide d'ondes athermal duplex de Gezhi râpant le bâti de support de Mux et de Demux 1RU est une perte à haute densité et basse et un module optique passif autonome. Il est basé sur l'A.W.G. athermal avec la technologie monolithique gaussienne. Le Ranger-guide d'ondes athermal duplex râpant le bâti de support de Mux et de Demux 1RU offre ultra une bas-perte (maximum : 3.5dB) et solution élevée de WDM d'isolement de canal pour l'accès de métro et les applications de centres de traitement des données. ce Ranger-guide d'ondes athermal duplex râpant la facilité de bâti de support de Mux et de Demux 1RU de la manipulation de fibre, de la fiabilité à long terme et de l'excellent isolement de canal dans un 1U 19" Rackmount, qui est le dispositif idéal pour des systèmes exigeant la représentation supérieure, le coût bas et les comptes élevés de canal. Le Ranger-guide d'ondes athermal duplex râpant le bâti de support de Mux et de Demux 1RU Mux intégré + Demux dans une unité, travaillant à deux fibres de réseau.

Caractéristiques	Applications
Isolement élevé de la Manche Complètement passif MUX+Demux conjuguent fonctionnement de fibre Basse perte par insertion Standalong 19" 1U Rackmount	Réseaux de métro et de long-courrier Cheminement sélectif de longueur d'onde Le WDM a basé ADM Traitement des signaux optique Transmission de WDM

Spécifications

Paramètres	Conditions	Caractéristiques			Unités
Paramètres	Conditions	Minimal.	Maximum.
Température de fonctionnement	Opération	-5	65		OC
Humidité fonctionnante	Opération	5	95		%RH
Température de stockage	Non_Operating	-40	+85		OC
Humidité de stockage	Non_Operating	5	95		%RH
*SPÉCIFICATIONS OPTIQUES*	*A.W.G. AAWG GAUSSIEN*
Paramètres	Condition	Spéc.			Unités
Paramètres	Condition	Minute	Type	Maximum
Nombre de canaux			2-1×32
Espacement de la Manche de nombre	100GHz		100		Gigahertz
Cha. Longueur d'onde centrale	Fréquence d'UIT.		C – bande		nanomètre
Bande passante de la Manche claire			±0.1		nanomètre

*CARACTÉRISTIQUES OPTIQUES*
Paramètres	Condition	Spéc.			Unités
Paramètres	Condition	Minute	Type	Maximum
Stabilité de longueur d'onde	Portée maximale de l'erreur de longueur d'onde de tous les canaux et températures dans la polarisation moyenne.		±0.05		nanomètre
-1 largeur de bande de la Manche de DB du DB -1	Largeur de bande de canal clair définie par forme de bande passante. Pour chaque canal	0,24			nanomètre
-3 largeur de bande de la Manche de DB du DB -3	Largeur de bande de canal clair définie par forme de bande passante. Pour chaque canal	0,43			nanomètre
Perte par insertion optique à la grille d'UIT	Défini comme transmission minimum à la longueur d'onde d'UIT pour tous les canaux. Pour chaque canal, aux toutes les températures et polarisations.		3,2	3,5	DB
Isolement à canal adjacent	Différence de perte par insertion de la transmission moyenne à la longueur d'onde de grille d'UIT à la puissance la plus élevée, toutes les polarisations, dans la bande d'UIT des canaux adjacents.	30			DB
Non adjacent, isolement de la Manche	Différence de perte par insertion de la transmission moyenne à la longueur d'onde de grille d'UIT à la puissance la plus élevée, toutes les polarisations, dans la bande d'UIT des canaux non adjacents.	40			DB
Isolement total de la Manche	Différence cumulative totale de perte par insertion de la transmission moyenne à la longueur d'onde de grille d'UIT à la puissance la plus élevée, toutes les polarisations, dans la bande d'UIT de tous autres canaux, y compris les canaux adjacents.	33			DB
Uniformité de perte par insertion	Portée maximale de la variation de perte par insertion au sein de l'UIT à travers tous les canaux, polarisations et températures.		0,8	1,0	DB
Ondulation de perte par insertion	Tous maximum et tous minimum de perte optique à travers L'UIT se réunissent, à l'exclusion des points de frontière, pour chaque canal à chaque port		0,4	0,5	DB
Directivité	Rapport de puissance reflétée hors de tout canal (autre que canal n) à la puissance dedans du canal d'entrée n	50			DB
Perte de retour optique	Ports d'entrée et de sortie	40			DB
Perte dépendante de PDLPolarization dans la bande de la Manche claire	Valeur des cas les pires mesurée dans la bande d'UIT		0,3	0,5	DB
Dispersion de mode de polarisation				0,5	picoseconde
Puissance optique maximum				23	dBm
Chaîne de surveillance d'entrée-sortie de MUXDEMUX		-35		+23	dBm

L'information de commande

A.W.G.

Espacement de la Manche

Nombre de canaux

Configuration

la 1ère Manche

Type de paquet

Connecteur d'In/Out

1=100GHz

32=32Channel

La Manche 40=40

La Manche 44=44

La Manche 48=48

Fibre de S=Single

Fibre de D=Dual

21=Ch21

......

34=Ch34

......

50=Ch50

......

RU=19 » 1U Rackmount

0=None

1=FC/APC

2=FC/PC

3=SC/APC

4=SC/PC

5=ST/PC

6=ST/APC

7=LC/PC

8=LC/APC

S=Specify

32Channels AAWG DWDM 19" cadre 1U

guide d'ondes 1RU rangé athermal duplex râpant Mux Demux 0

Ranger-guide d'ondes athermal duplex râpant le bâti de support de Mux et de Demux 1RU

guide d'ondes 1RU rangé athermal duplex râpant Mux Demux 1
