C50 la double Manche gaussienne 100G AAWG DWDM de la fibre 32

Name: C50 la double Manche gaussienne 100G AAWG DWDM de la fibre 32
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 32CH-AAWG-MD
Price: 98.00 USD
Availability: InStock

Nom De Marque:	GEZHI or OEM
Numéro De Modèle:	32CH-AAWG-MD
Nombre De Pièces:	1PC
Prix:	Négociable
Delivery Time:	5-8 jours de travail
Conditions De Paiement:	T/T, Western Union

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE RoHS ,ISO9001

Nom de produit:

100G AAWG

La Manche:

La Manche 32

Longueur d'onde:

C19 à C50

Paquet:

1U autonome 19" support

Caractéristique:

Basse perte par insertion

Application:

Le WDM a basé ADM

Détails d'emballage:

Boîte de papier

Capacité d'approvisionnement:

100000Channel par mois

Mettre en évidence:

module athermal d'A.W.G. 100G

32 la Manche AAWG

équipement de 32CH AAWG

Description du produit

type gaussien double fibre d'équipement de 100G AAWG DWDM

Le type gaussien double fibre d'équipement du 100G AAWG DWDM de Gezhi est une perte à haute densité et basse et un module optique passif autonome. Il est basé sur l'A.W.G. athermal avec la technologie monolithique gaussienne. Le type gaussien double fibre d'équipement de 100G AAWG DWDM offre ultra une bas-perte (maximum : 3.5dB) et solution élevée de WDM d'isolement de canal pour l'accès de métro et les applications de centres de traitement des données. ce type gaussien double facilité d'équipement de 100G AAWG DWDM de fibre de la manipulation de fibre, de la fiabilité à long terme et de l'excellent isolement de canal dans un 1U 19" Rackmount, qui est le dispositif idéal pour des systèmes exigeant la représentation supérieure, le coût bas et les comptes élevés de canal. Le type gaussien double fibre Mux intégré + Demux d'équipement de 100G AAWG DWDM dans une unité, travaillant à deux fibres de réseau.

Caractéristiques	Applications
Isolement élevé de la Manche Standalong 19" 1U Rackmount Complètement passif Basse perte par insertion	Réseaux de métro et de long-courrier Traitement des signaux optique Cheminement sélectif de longueur d'onde Le WDM a basé ADM Transmission de WDM

équipement de 32CH AAWG DWDM Mux+Demux

L'information de commande

A.W.G.

Espacement de la Manche

Nombre de canaux

Configuration

la 1ère Manche

Type de paquet

Connecteur d'In/Out

1=100GHz

32=32Channel

La Manche 40=40

La Manche 44=44

La Manche 48=48

Fibre de S=Single

Fibre de D=Dual

21=Ch21

......

34=Ch34

......

50=Ch50

......

RU=19 » 1U Rackmount

0=None

1=FC/APC

2=FC/PC

3=SC/APC

4=SC/PC

5=ST/PC

6=ST/APC

7=LC/PC

8=LC/APC

S=Specify

Le module de DWDM AAWG (grille rangée athermale de guide d'ondes) est un genre de module passif basé sur la technologie de PLC (guide d'ondes plan), qui n'a pas besoin d'alimentation d'énergie supplémentaire ou de contrôle de température ; Comparé aux produits traditionnels de TFF (filtre de la couche mince), AAWG a les avantages de l'intégration élevée, de la bonne uniformité, du bas PMD et de la basse perte par insertion. AAWG peut fournir un grand choix de canaux, de méthodes de empaquetage et de ports prolongés pour que les clients choisissent ; Actuellement, en raison des caractéristiques multicanales d'AAWG, il est très utilisé dans la transmission de signal de fond telle que l'HOMME, le réseau de base et le centre de traitement des données.

Spécifications

Paramètres	Conditions	Caractéristiques			Unités
Paramètres	Conditions	Minimal.	Maximum.
Température de fonctionnement	Opération	-5	65		OC
Humidité fonctionnante	Opération	5	95		%RH
Température de stockage	Non_Operating	-40	+85		OC
Humidité de stockage	Non_Operating	5	95		%RH
*SPÉCIFICATIONS OPTIQUES*	*A.W.G. AAWG GAUSSIEN*
Paramètres	Condition	Spéc.			Unités
Paramètres	Condition	Minute	Type	Maximum
Nombre de canaux			2-1×32
Espacement de la Manche de nombre	100GHz		100		Gigahertz
Cha. Longueur d'onde centrale	Fréquence d'UIT.		C – bande		nanomètre
Bande passante de la Manche claire			±0.1		nanomètre

Stabilité de longueur d'onde	Portée maximale de l'erreur de longueur d'onde de tous les canaux et températures dans la polarisation moyenne.		±0.05		nanomètre
-1 largeur de bande de la Manche de DB du DB -1	Largeur de bande de canal clair définie par forme de bande passante. Pour chaque canal	0,24			nanomètre
-3 largeur de bande de la Manche de DB du DB -3	Largeur de bande de canal clair définie par forme de bande passante. Pour chaque canal	0,43			nanomètre
Perte par insertion optique à la grille d'UIT	Défini comme transmission minimum à la longueur d'onde d'UIT pour tous les canaux. Pour chaque canal, aux toutes les températures et polarisations.		3,2	3,5	DB
Isolement à canal adjacent	Différence de perte par insertion de la transmission moyenne à la longueur d'onde de grille d'UIT à la puissance la plus élevée, toutes les polarisations, dans la bande d'UIT des canaux adjacents.	30			DB
Non adjacent, isolement de la Manche	Différence de perte par insertion de la transmission moyenne à la longueur d'onde de grille d'UIT à la puissance la plus élevée, toutes les polarisations, dans la bande d'UIT des canaux non adjacents.	40			DB
Isolement total de la Manche	Différence cumulative totale de perte par insertion de la transmission moyenne à la longueur d'onde de grille d'UIT à la puissance la plus élevée, toutes les polarisations, dans la bande d'UIT de tous autres canaux, y compris les canaux adjacents.	33			DB
Uniformité de perte par insertion	Portée maximale de la variation de perte par insertion au sein de l'UIT à travers tous les canaux, polarisations et températures.		0,8	1,0	DB
Ondulation de perte par insertion	Tous maximum et tous minimum de perte optique à travers L'UIT se réunissent, à l'exclusion des points de frontière, pour chaque canal à chaque port		0,4	0,5	DB
Directivité	Rapport de puissance reflétée hors de tout canal (autre que canal n) à la puissance dedans du canal d'entrée n	50			DB
Perte de retour optique	Ports d'entrée et de sortie	40			DB
Perte dépendante de PDLPolarization dans la bande de la Manche claire	Valeur des cas les pires mesurée dans la bande d'UIT		0,3	0,5	DB
Dispersion de mode de polarisation				0,5	picoseconde
Puissance optique maximum				23	dBm
Chaîne de surveillance d'entrée-sortie de MUXDEMUX		-35		+23	dBm

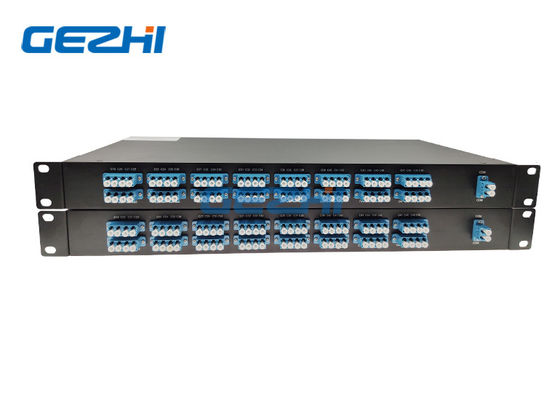

32 A.W.G. athermal gaussien DWDM des canaux 100Ghz conjuguent support de fibre montable

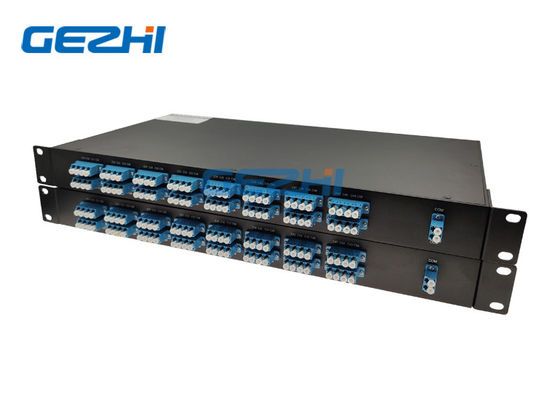

C50 la double Manche gaussienne 100G AAWG DWDM de la fibre 32 0

type gaussien transmission d'équipement de 100G AAWG DWDM au-dessus de double fibre
