| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | FSW-1x16R |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Delivery Time: | 2-7 jours de travail |
| Payment Terms: | T/T, Western Union |

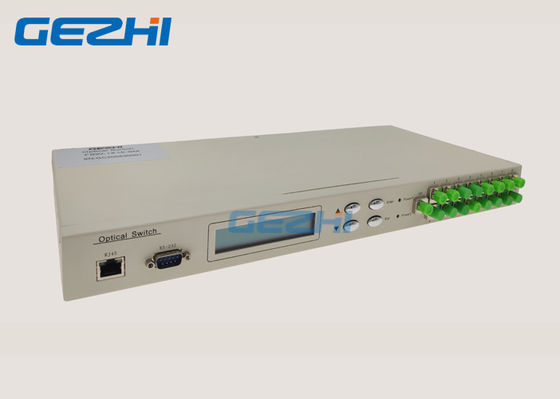

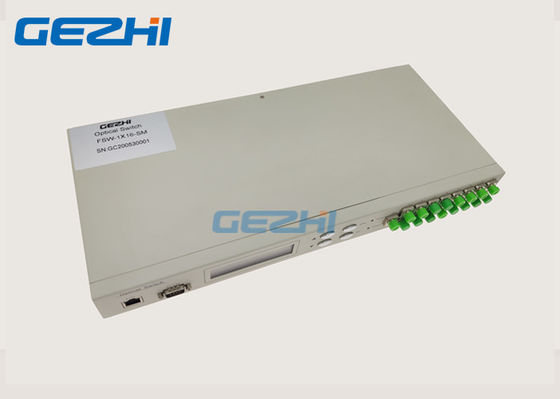

Benchtop/équipement programmable de commutateur optique du châssis 1x16 bâti de support
GEZHI Benchtop/équipement programmable de commutateur optique du châssis 1x16 bâti de support jusqu'à 16port avec la perte par insertion de temps de commutation, de haute qualité et basse rapide. Cet équipement programmable de commutateur optique du châssis 1x16 de bâti de Benchtop/support est un dispositif fonctionnel qui commandant et commutant l'itinéraire optique. Sa boîte commandée par l'intermédiaire du port RS232, du port Ethernet et de l'automobile balayés sur certaine fréquence ou manuellement choisis parmi le panneau avant. Dans le système optique de transmission par fibres optiques, il est employé pour le contrôle optique d'itinéraire, le LAN, la source lumineuse/détecteur changeant, et protégeant le changement de l'Ethernet etc. Dans le système de test de fibre optique, il est employé pour l'essai de fibre optique et de fibre optique de dispositif, l'essai de réseau, l'essai en plein air de câble à fibres optiques et la détection de fibre optique.
Caractéristiques
Panneau d'affichage à LED. Visualisation, opération commode.
La Manche et l'intervalle du balayage automatique peuvent être installés.
Contrôle RS232 et télégestion d'Ethernet
Basse perte par insertion, commutation rapide
Applications
Essai de système
Spécifications
| Modèle | FSW-1XN (N<16> |
| Longueur d'onde fonctionnante | 1260 | 1650nm |
| Longueur d'onde d'essai | 1310nm, 1550 nanomètre |
| Perte par insertion | ≤1.2dB |
| Répétitif | DB ≤±0.02 |
| Perte de retour | ≥50dB |
| Interférence | ≥55dB |
| WDL | ≤0.25 |
| PDL | ≤0.05 |
| Commutez les périodes | ≤ 10ms (canaux adjacents) |
| Type de fibre optique | SM (9/125um) |
| Type de connecteur | FC/APC |
| Surveillez le port | RJ45, RS-232 |
| Alimentation d'énergie | C.A. : 85 | 264 V (50/60Hz) |
| La température d'opération | -20 | + 70℃ |
| Température de stockage | -40 | + 85°C |
| Type de cas | 19' 1U (483×200×44mm) |

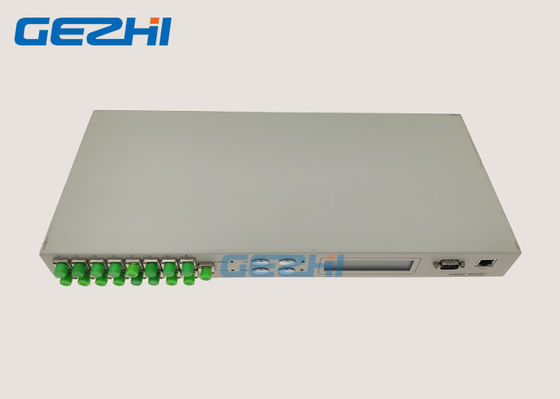

Panneau à expliquer :
(1), RJ45-Port pour l'Ethernet, port de RS-232-Serial : Port pour la surveillance.
(2), ports optiques : Le port d'entrée de COM, 1, 2, 3,4 indiquent la différente cloison.
(3), écran d'Affichage à cristaux liquides-affichage : Exhibant pour l'adresse de l'équipement, du canal actuel et de l'information relative.
(4), ▲--Up ; ▼--Down ; Pénétrer dans-confirmez ; ESC-annulation.
Panneau arrière
(1), puissance : Indication pour l'alimentation d'énergie fonctionnante. (Puissance simple ou double puissance disponible)
Diagramme léger interne de chemin
Diagramme de chemin de poutre intérieur pour le commutateur de la fibre optique 1xN
Interface de communication
(1), RS-232
Une fois relié à l'ordinateur, le crosswire de la porte série DB9 des deux extrémités devrait être appliqué. Il signifie que #2, le câble #3 des deux extrémités devrait être relié a croisé, le câble #5 devrait être aboutement joint, et le repos pourrait être omis.
(2), RJ45
Une fois relié à l'ordinateur par le commutateur, par des lignes devrait être appliqué. (L'ordre précis est 1 blanc orange, 2 l'orange, 3 le blanc vert, 4 le bleu, le brun 5 le blanc bleu, 6 le vert, 7 le blanc brun, 8.)
Une fois relié à l'ordinateur directement, le crosswire devrait être appliqué. (Une extrémité est 1 blanc orange, 2 l'orange, 3 le blanc vert, 4 le bleu, 5 le blanc bleu, 6 le vert, 7 le blanc brun, le brun 8. Une autre extrémité est 1 blanc vert, 2 le vert, 3 le blanc orange, 4 le bleu, le brun 5 le blanc bleu, 6 - l'orange, 7 - blanc brun, 8.)
