| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | FSW-1x4T |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Delivery Time: | 2-7 jours de travail |
| Payment Terms: | T/T, Western Union |

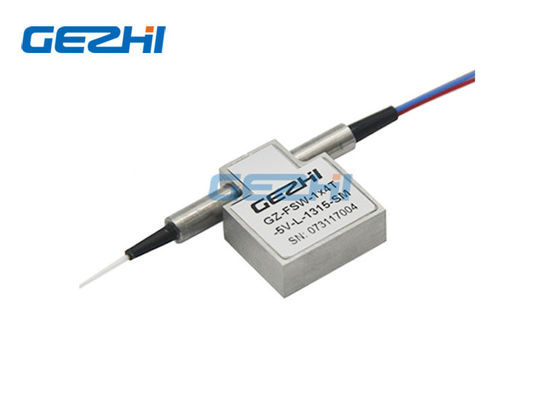

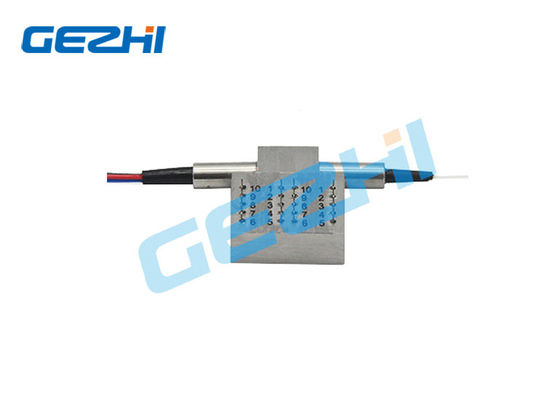

Mini commutateurs optiques optos-Machanical de FSW-1x4T bidirectionnels
Commutateurs optiques optos-Machanical de la série FSW-1x4T de GEZHI les mini bidirectionnels relie les canaux optiques en dirigeant ou en bloquant un signal optique entrant dans la fibre de sortie. Ceci est réalisé utilisant une configuration opto-mécanique de brevet en instance et activé par l'intermédiaire d'un signal de commande électrique. Une version de verrouillage préserve le chemin optique choisi après que le signal d'entraînement ait été enlevé, alors que les versions de non-verrouillage se transfèrent sur l'état ouvert ou fermé quand la puissance est coupée. Les mini commutateurs optiques optos-Machanical de FSW-1x4T bidirectionnels a intégré les capteurs de position électriques. La conception avancée basée nouveau par matériel réduit de manière significative la sensibilité de position de pièce mobile, offrant l'unmatchedlowcost de wellas d'unprecedentedhighstabilityas.
|
Caractéristiques |
Applications |
|
|
Spécifications
| type commutateur de 1x4 T | Unité | Typique |
| Longueur d'onde d'opération | nanomètre | 850nm ou 1310/1490/1550nm |
| Perte par insertion 1 | DB | <0> |
| Perte de personne à charge de longueur d'onde | DB | <0> |
| Perte de personne à charge de polarisation | DB | <0> |
| Perte de retour | DB | SM : >55 MILLIMÈTRE : >40 |
| Entretien croisé | DB | SM : >55 MILLIMÈTRE : >40 |
| Temps de commutation | Mme | Typique : 4 maximum : 10 |
| Répétabilité | DB | <> |
| Longévité | Cycles | >10 millions |
| Type de commutation | Verrouillage/Non-se verrouillant | |
| Manipulation optique de puissance | mW | <500mw> |
| Tension d'opération | Volts continu | 3V ou 5V |
| Température de fonctionnement | ℃ | -5~+70 |
| Température de stockage | ℃ | -40~+85 |
| Type de fibre | / | Fibre de SM/MM |
| Dimension de paquet | millimètre | 27L x 23W x 8.2H |
Note : 1. la personnalisation est disponible.
2. Spécifique sans connecteur, et ajoutez une perte 0.2dB supplémentaire par connecteur.
|
Type |
Te de Sta |
Itinéraire optique |
Commande électrique | Capteur de statut | ||||||||||||||
| Relais 1 (Pin) | Relais 2 (Pin) | Relais 1 (Pin) | Relais 2 (Pin) | |||||||||||||||
| 1 | 5 | 6 | 10 | 1 | 5 | 6 | 10 | 2 ou 3 | 3-4 | 7-8 | 8-9 | 2 ou 3 | 3-4 | 7-8 | 8-9 | |||
| 1x4 | A | Noir COM-P1 | - | - | LA terre | V+ | V+ | LA terre | - | - | fin | ouvert | ouvert | fin | ouvert | fin | clsoe | ouvert |
|
Ing de verrou |
B | Rouge COM-P2 | V+ | LA terre | - | - | - | - | LA terre | V+ | ouvert | fin | fin | ouvert | fin | ouvert | ouvert | fin |
| C | Bleu COM-P3 | - | - | LA terre | V+ | - | - | LA terre | V+ | fin | ouvert | ouvert | fin | fin | ouvert | ouvert | fin | |
| D | Blanc COM-P4 | V+ | LA terre | - | - | V+ | LA terre | - | - | ouvert | fin | fin | ouvert | ouvert | fin | fin | ouvert | |
|
Ing Non- de verrou |
A | Noir COM-P1 | - | - | - | - | V+ | - | - | LA terre | fin | ouvert | ouvert | fin | ouvert | fin | fin | ouvert |
| B | Rouge COM-P2 | V+ | - | - | LA terre | - | - | - | - | ouvert | fin | fin | ouvert | fin | ouvert | ouvert | fin | |
| C | Bleu COM-P3 | - | - | - | - | - | - | - | - | fin | ouvert | ouvert | fin | fin | ouvert | ouvert | fin | |
| D | Blanc COM-P4 | V+ | - | - | LA terre | V+ | - | - | LA terre | ouvert | fin | fin | ouvert | ouvert | fin | fin | ouvert | |
L'information de commande
GZ-FSW-1x4T-x-xx-x-x-xx-xx-x
| X | XX | X | X | XX | XX | X |
| Mode | Longueur d'onde | Type de tension | Modèle de contrôle | Diamètre de fibre | Longueur de fibre | Connecteur |
|
S=SM 9/125 M5=MM 50/125 M6=MM 62.5/125 |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm 760=760nm 1742=1742nm X=Others |
3=3V 5=5V |
L=Latching Verrouillage de N=Non- |
25=250um 90=900um |
05=0.5m 10=1.0m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC X=Others |
Itinéraire optique
Dimension
Vidéo
|
|
