| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | GZ-FSW-1x32 |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |
| Delivery Time: | 2-7 jours de travail |
| Payment Terms: | T/T, Western Union |
Commutateur 1x32 optique de fibre de SM
Le commutateur 1x32 optique de fibre de SM de GEZHI Photonics Co.,Ltd fournit la sélection de canal entre des fibres à entrée unique et de N de sortie.
Le nombre de canal de sortie est client spécifique et il peut être 1x8, 1x16, 1x32 ou d'autres. Il vient avec l'interface paralled (TTL) et conduit la fonction à vérification automatique de panne de circuit. Ce commutateur 1x32 optique peut être OEM. Son est basé sur notre technologie avancée d'optique des fibres qui a la bonne répétabilité, la basse perte par insertion, le coût bas et la haute performance. La longueur d'onde d'opération peut être du mode unitaire 1260 à 1650nm, à 850±40 à plusieurs modes de fonctionnement/à 1300±40nm ou à longueur d'onde adaptée aux besoins du client.
|
Caractéristiques Basse perte Fiabilité élevée Conception modularisée |
Applications Ring Network Source lumineuse multi Essai de la fibre, composant optique |
Les commutateurs optiques de moteur pas à pas du 1x32 de GEZHI sont une fibre directe à la technologie de commutateur de fibre, qui fonctionne en indiquant physiquement une fibre l'autre. Ceci est accompli en utilisant un moteur pas à pas de haute résolution avec précision pour tourner et indiquer les fibres communes les fibres choisies de sortie.
Spécifications optiques du commutateur 1x32 de fibre de SM
| Paramètre | Valeurs de paramètre |
| Modèle | GZ-FSW-1X32 |
| Perte par insertion | DB ≤0.8 |
| Gamme de longueurs d'onde | 1260~1650 nanomètre |
| Longueur d'onde d'essai | 1310/1550 nanomètre |
| Type de fibre | SM, 9/125um (SMF-28) |
| Perte de retour | DB ≥50 |
| Interférence | DB du ≥ 70 |
| PDL | DB ≤0.05 |
| WDL | DB ≤0.25 |
| TDL | DB ≤0.25 |
| Répétabilité | DB ≤0.02 |
| Vie | > 107 |
| Temps de changement | Mme ≤8 (à canal adjacent) |
| Puissance optique | ≤500 mW |
| Connecteur | FC/PC |
| Mode de contrôle | TTL |
| Alimentation d'énergie fonctionnante | 5V/500 mA |
| Produit Sze | 135 x 64 x 46 |
| Température de fonctionnement | -20 ℃ au ℃ +70 |
| Température de fonctionnement | -40 ℃ au ℃ +85 |
Note : 1. la personnalisation est disponible.
Les versions de mode à plusieurs modes de fonctionnement et unitaire de ce commutateur sont disponibles. Elles comportent le haut niveau de
représentation requise pour la multi-unité examinant dans la R&D et dans des environnements de fabrication. Ils sont également
fortement approprié aux applications en télécommunication, fabrication, et environnements de test, en raison de
la leur basse IL et excellente répétabilité. En plus des nombreuses options standard disponibles, nous aussi
adaptez les commutateurs aux besoins du client pour répondre aux besoins spécifiques du client
Commutateur 1x32 Pin Specifications optique de fibre de SM
| Connecteur DB-15 masculin | |||
| Pin No. | I / O | Signal | Description |
| 2 | Entrée | D0 |
D0~ D5 est la sélection de canal Bit0~Bit5, D0 est bas, D5 est haut |
| 3 | Entrée | D1 | |
| 4 | Entrée | D2 | |
| 5 | Entrée | D3 | |
| 6 | Entrée | D4 | |
|
11 |
Entrée |
REMISE |
TTL, remise de bas niveau pour creuser des rigoles 0. Le haut niveau signifie que peu de sélection de canal sont efficace. |
| 7 | PRÊT | TTL, prêt (High=Not prêt, Low=Ready) | |
| 8 | ERREUR | TTL, erreur OU échec, (erreur de High=Error, de Low=No) | |
| 1,9 | Puissance | LA terre | La terre |
| 12 | Puissance | VCC1 | Volts continu de moteur de 5.0±5% d'alimentation d'énergie (500mA maximum) |
| 15 | Puissance | VCC2 | Volts continu de circuit de 5.0±5% d'alimentation d'énergie (50mA maximum) |
| 4,6,7,8,10,13,14 | OR | OR | offre d'emploi |

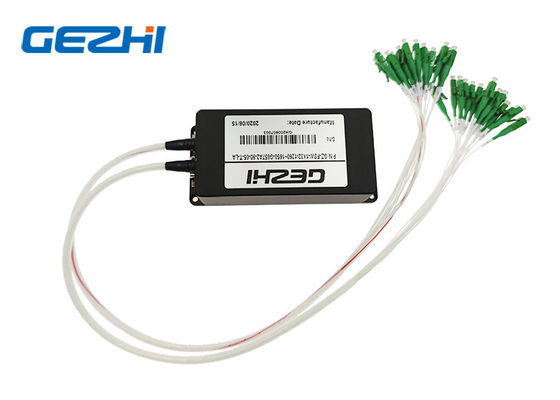

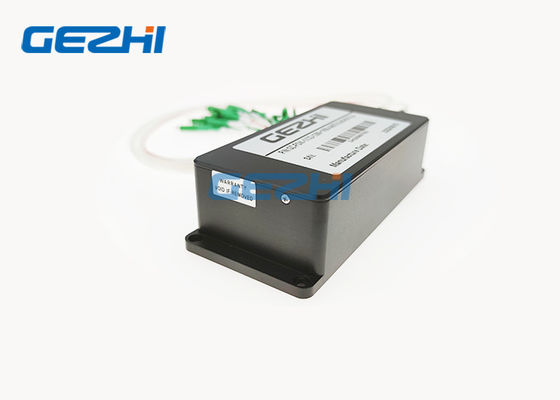

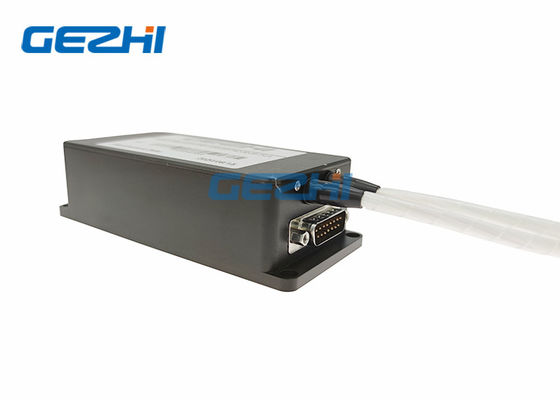

Image optique du commutateur 1x32 de fibre de SM
Vidéo
|
