| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | GZ-FSW-2x2F |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |
| Delivery Time: | 2-7 jours de travail |
| Payment Terms: | T/T, Western Union |
Doubles commutateurs 1x1 optiques bloqués pour le blocage de la Manche
Les doubles commutateurs 1x1 optiques de GEZHI Photonics Co.,Ltd signifie également le commutateur optique de la pleine fibre 2x2 mécanique, son avec l'état optique traversant et croisé. Les ses utilisés dans la configuration s'ajoutent/solution de baisse, la Manche bloquant, avec la fiabilité élevée et les basses déformations optiques.
|
Caractéristiques Verrouillage de sécurité
Coût bas inégalé
Basses déformations optiques Chemin optique sans époxyde
Fiabilité élevée
|
Applications Blocage de la Manche Configurable ajoutez/baisse
Contrôle du système
Instrumentation
|
Spécifications
| Paramètres | Caractéristiques | Unité |
| Longueur d'onde fonctionnante | 1260~1620 (SM) | nanomètre |
| Perte par insertion | ≤1.0 | DB |
| Perte dépendante de longueur d'onde | ≤0.25 | DB |
| Perte dépendante de polarisation | ≤0.05 | DB |
| Perte dépendante de la température | ≤0.20 | DB |
| Perte de retour | SM≥50 | DB |
| Entretien croisé | SM≥55 | DB |
| Temps de commutateur | ≤8 | Mme |
| Répétabilité | ≤±0.02 | DB |
| Longévité | ≥107 | périodes |
| Tension d'opération | 3 ou 5 | V |
| Type de commutateur | Non-verrouillage/se verrouillant | |
| Température de fonctionnement | - 20~+70 | ℃ |
| Température de stockage | - 40~+85 | ℃ |
| Puissance optique | ≤500 | mW |
| Dimension | 27.0L×12.5W×8.4H | millimètre |
Goupilles
| Type | Itinéraire optique | Commande électrique | Capteur d'état | ||||||
| Plein 2×2 | Borne 1 | Borne 5 | Borne 6 | Borne 10 | Borne 2 ou 3 | Borne 3-4 | Borne 7-8 | Borne 8-9 | |
| Verrouillage | P1-P4, P2-P3 | -- | -- | LA terre | V+ | Fin | Ouvrez-vous | Ouvrez-vous | Fin |
| P1-P3, P2-P4 | V+ | LA terre | -- | -- | Ouvrez-vous | Fin | Fin | Ouvrez-vous | |
| Non-verrouillage | P1-P4, P2-P3 | -- | -- | -- | -- | Fin | Ouvrez-vous | Ouvrez-vous | Fin |
| P1-P3, P2-P4 | V+ | -- | -- | LA terre | Ouvrez-vous | Fin | Fin | Ouvrez-vous | |
L'information d'ordre
GZ-FSW-2×2F
| Mode | Longueur d'onde | Type de tension | Modèle de contrôle | Type de fibre | Diamètre de fibre | Longueur de fibre | Connecteur |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Verrouillage de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |

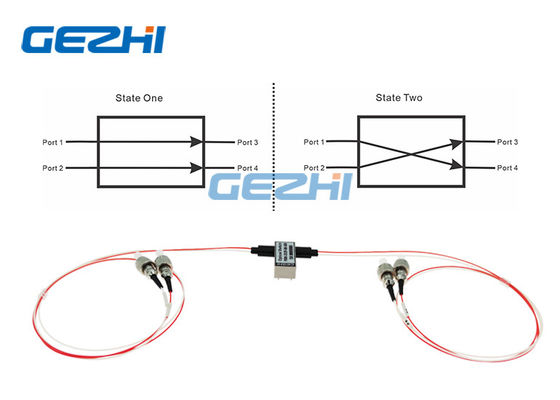

Itinéraire optique
Dessin mécanique
Vidéo
|
|
