| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | GZ-FSW-D2x2B |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |
| Delivery Time: | 2-7 jours de travail |
| Payment Terms: | T/T, Western Union |

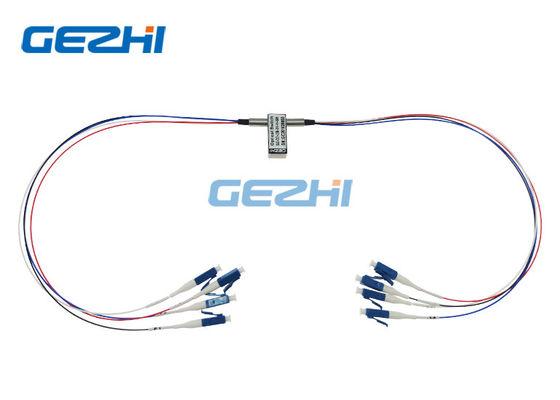

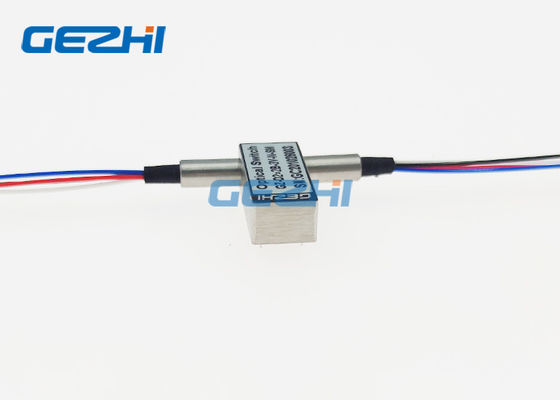

commutateur optique de fibre mécanique industrielle du by-pass 4x4
Le commutateur optique de fibre mécanique industrielle de by-pass de GEZHI Photonics Co., Ltd's 4x4 est conçu pour fournir la fonction de cross-connect et de by-pass entre les canaux d'entrée et sortie. Il offre l'excellente perte par insertion, la répétabilité et un grand choix de température de fonctionnement et approprié à toutes les applications de changement de protection bidirectionnelle. Le commutateur optique de fibre mécanique industrielle du by-pass 4x4 fournit l'excellente représentation sur votre réseau et bandes les avantages du coût compact et concurrentiel.
|
Caractéristiques Excellente répétabilité Basse perte par insertion Bande passante large |
Applications Commutation de redondance Reconfiguration et restauration des réseaux de fibre Systèmes de contrôle optiques
|
Spécifications
| Modèle | Unité | GZ-FSW-D2x2B | |
| Operatingwavelength | nanomètre | 850±40/1300±40 | 1260~1620 |
| longueur d'onde | nanomètre | 850&1300 | 1310&1550 |
| Perte par insertion | DB | Type : 1,0 maximum : 1,5 | |
| Perte de retour | DB | MM≥30 SM≥50 | |
| Entretien croisé | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Répétabilité | DB | ≤±0.02 | |
| Tension | v | 3,0 ou 5.0±0.5 | |
| Durée de fonctionnement | Temps | ≥107 | |
| Temps de commutateur | Mme | ≤8 | |
| Manipulation de puissance | mW | ≤500 | |
| Température de fonctionnement | ℃ | -20~+70 (le type industriel est disponible) | |
| Température de stockage | ℃ | -40~+85 | |
| Couleur de fibre |
P1, P1 : P2 noir, P2 : Rouge P3, P3 : P4 bleu, P4 : Blanc |
||
| Taille | millimètre | 27.0×12×8.2 | |
| Note : 1 dans la température de fonctionnement et la CONCESSION. 2 connecteurs de exclusion. | |||
L'information d'ordre
GZ-FSW-D2x2B-x-xx-x-x-x-xx-x-xx
| Mode | Longueur d'onde | Type de tension | Modèle de contrôle | Type de fibre | Diamètre de fibre | Longueur de fibre | Connecteur |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Verrouillage de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Itinéraire optique

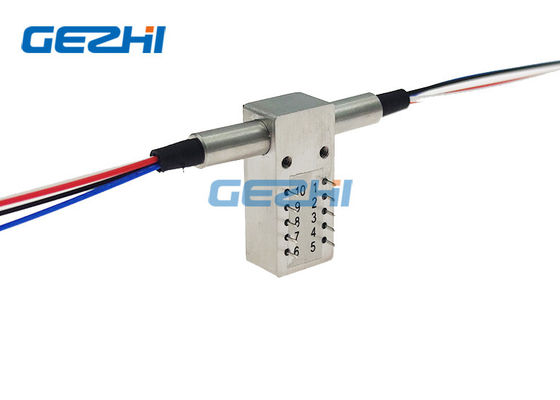

Goupilles
| Type | État | Définition de Pin | Puissance | Surveillance de condition | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2 ou 3 | 3-4 | 7-8 | 8-9 | ||
| Non-verrouillage | P1- P3 | -- | -- | -- | -- | Fin | Ouvrez-vous | Ouvrez-vous | Fin | |
| P2-P4 | ||||||||||
| B |
P1-P1 P2-P2 P3-P3 P4-P4 |
V+ | -- | -- | LA terre | Ouvrez-vous | Fin | Fin | Ouvrez-vous | |
|
|
||||||||||
| Verrouillage | P1- P3 | -- | -- | LA terre | V+ | Fin | Ouvrez-vous | Ouvrez-vous | Fin | |
| P2-P4 | ||||||||||
| B |
P1-P1 P2-P2 P3-P3 P4-P4 |
V+ | LA terre | -- | -- | Ouvrez-vous | Fin | Fin | Ouvrez-vous | |
Plus d'images
Vidéo
|
|
