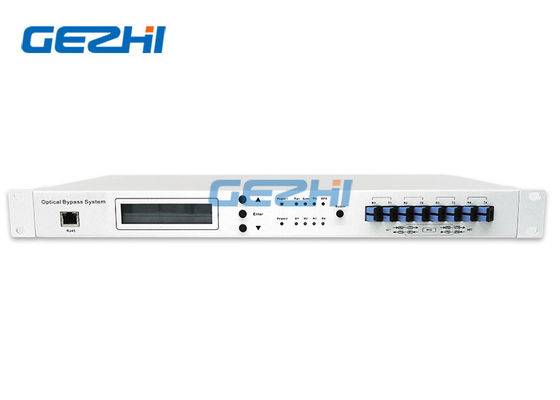

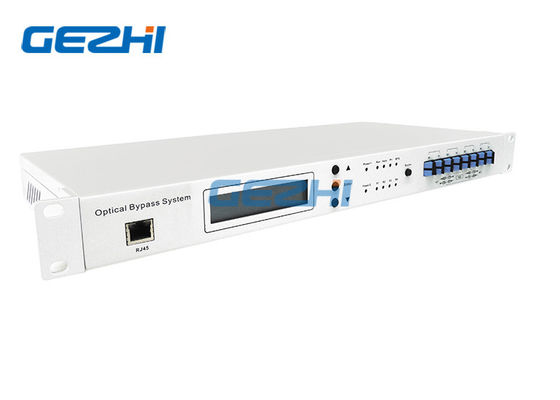

Commutateur optique de protection de by-pass dans la protection de fibre optique pour ADM

Dans quelques topologies de réseau, l'échec de l'équipement du réseau ou les coupures électriques peut avoir un impact non seulement sur le trafic qui se termine à ces noeuds mais également sur le reste du réseau. La plupart de solution efficace pour de tels scénarios sont des systèmes de by-pass qui permettent au trafic de dévier des noeuds échoués.
La protection optique de by-pass est un genre de système intelligent de commutateur optique qui peut dévier le noeud de défaut dans le réseau optique de transmission pour éviter la panne de communication entière de réseau. Elle peut automatiquement commuter quand détecte l'échec de la puissance-vers le bas ou du signal du noeud.

Paramètre technique

Caractéristiques

Indépendant de débit, de format et de longueur d'onde.
Fortement configurable pour adapter des applications de réseau.
Installation simple et prête à l'emploi.
Modes de retour et non-de retour choisis par l'usager.
Verrouillage du commutateur optique.
Panneau avant LED et alarme à distance.

Application

Protection de fibre optique pour la transmission d'ADM dans tout format de données.
Protection consacrée optique pour l'anneau de fibre.

Le commutateur optique de protection de by-pass fournit le mode de changement manuel et automatique. En mode manuel, le système commute le chemin optique seulement basé sur les commandes de l'utilisateur. En mode automatique, les commutateurs de système basés sur le niveau de puissance ont détecté et le seuil préréglé. Sous le mode automatique, le système peut être placé pour être des modes de retour ou Non-de retour. Sous le mode de retour, le système commute de nouveau au chemin fonctionnant automatiquement après que la condition de panne soit dégagée. Sous le mode Non-de retour, le système ne commute pas de retour.

Tandis que le besoin de protection de by-pass est intuitif dans les réseaux linéaires, d'autres topologies peuvent tirer bénéfice de elle aussi bien. Un cas est des réseaux d'anneau, dont la capacité autocurative est limitée à un échec simple. Un réseau d'anneau-topologie peut récupérer d'une coupe de fibre ou d'un échec simple d'un noeud simple : le trafic terminé à un noeud échoué est perdu, mais le reste du réseau continue à fonctionner. Dans certains cas, comme les réseaux de métro qui sont sujets aux inondations et à des coupures électriques, les échecs concourants multiples sont probables et la résilience inhérente de l'anneau est insuffisante. Utilisant un contact shunt à chaque noeud offre la protection contre des échecs multiples, déviant tous les noeuds échoués tellement même dans la situation d'échec de multi-noeud que l'anneau maintiendra son opération autocurative. La figure montre comment les systèmes de by-pass peuvent protéger un anneau contre des échecs multiples.
