| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | commutateur optique du 14H 1x |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |
| Delivery Time: | 2-7 jours de travail |
| Payment Terms: | T/T, Western Union |

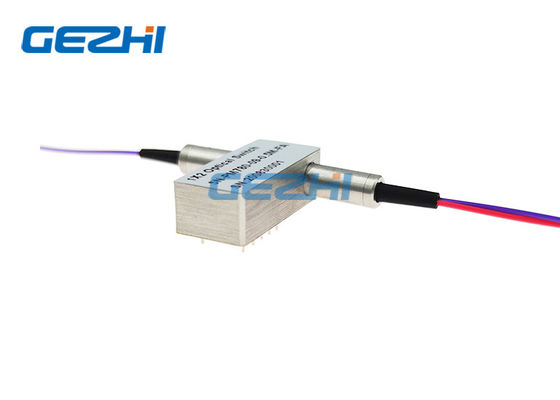

Polarisation 780 nm maintenant les commutateurs à fibre optique 1x2 PM
La série de commutateurs optiques PM de GEZHI Photonics Co., Ltd de commutateurs à fibre optique à maintien de polarisation est constituée de dispositifs micro-optiques à port 1X1 et à ports 1×2 construits avec de la fibre PM Panda.Ces appareils peuvent commuter l'entrée optique sur l'une des deux sorties tout en maintenant la polarisation du signal. La série de commutateurs optiques PM permet un fonctionnement bidirectionnel.Et largement utilisé dans le domaine de la croix optique, des réseaux PON et du système de connexion, de la protection d'anneau de fibre optique et du moniteur de réseau.Pour une variété d'applications, des variantes avec ou sans verrouillage sont disponibles.La série de commutateurs optiques se caractérise par une faible perte d'insertion, une large plage de longueurs d'onde de fonctionnement, un taux d'extinction élevé et une excellente stabilité et fiabilité.
Caractéristiques
Faible perte d'insertion
Taux d'extinction élevé
Large gamme de longueurs d'onde
Fonctionnement bidirectionnel
Excellente stabilité et fiabilité
Applications
Système optique de maintien de polarisation
OADM reconfigurable
Protection et restauration du réseau optique
Croix optique et système de connecteur
Instrumentation, test et mesure
spécification
|
Paramètres |
GZ-FSW-1×2-PM | |||
| Longueur d'onde de fonctionnement | nm | 780±10 / 850 ±10 | 980±10 /1064±10 | 1310,1480,1550±30 |
| Perte d'insertion | dB | Type : 1.2 Max : 1,5 | Type : 1.0 Max : 1.2 | Type : 0,6 Max : 1,0 |
| Perte de retour | dB | 40 | 50 | ≥55 |
| Diaphonie | dB | 40 | ≥55 | ≥55 |
| Répétabilité | dB | ±0.02 | ||
|
Source de courant |
V | 3.0 ou 5.0 | ||
| Durée de vie | Temps | ≥10sept | ||
| Heure de commutation | Mme | 8 | ||
| Puissance de transmission | mW | 500 | ||
| Température de fonctionnement | ?? | -20~+70 | ||
| Température de stockage | ?? | -40~+85 | ||
| Dimension | mm | (L)27×(L)12,0×(H)8,2 | ||
Remarque : 1. La personnalisation est disponible.
Épingles
| Taper | Épingler | Entraînement électrique | Capteur d'état | ||||||
| 1×2 | canaliser | 1 | 5 | 6 | dix | 2-3 | 3-4 | 7-8 | 8-9 |
| Verrouillage | P1-P2 | -- | -- | GND | V+ | Fermer | Ouvert | Ouvert | Fermer |
| P1-P3 | V+ | GND | -- | -- | Ouvert | Fermer | Fermer | Ouvert | |
| Non verrouillable | P1-P2 | -- | -- | -- | -- | Fermer | Ouvert | Ouvert | Fermer |
| P1-P3 | V+ | -- | -- | GND | Ouvert | Fermer | Fermer | Ouvert | |
Route optique
| Statut Un | Statut Deux |
|
|
|
Informations de commande du commutateur optique 1x2
GZ-FSW-1x2-xx-xxx-xx-x-xx
| Mode | Longueur d'onde | Type de tension | Modèle de contrôle | Type de fibre | Diamètre de la fibre | Longueur de fibre | Connecteur |
|
1x1 1x2 |
780=780nm 850=850nm 980=980nm 1064 = 1064 nm 1310=1310nm 1480=1480nm 1550 = 1550 nm X=Autres |
3=3V 5=5V |
L=Verrouillage N = sans verrouillage |
PM = fibre PM X=Autres |
25=250um 90=900um X=Autres |
1=1m 2=1.5m X=Autres |
00=Aucun FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Autres |
Vidéo
|
