| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | GZ-FSW-2x2F |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Delivery Time: | 2-7 jours de travail |
| Payment Terms: | T / T, Western Union |

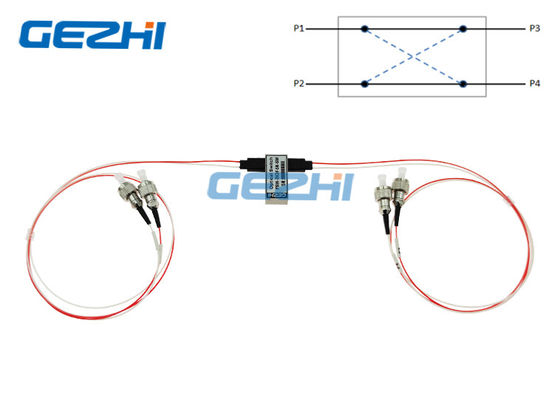

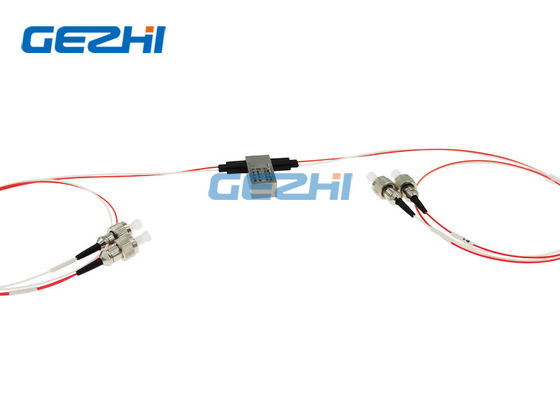

fibre du SM 1310/1550nm commutateur optique de pleine 2×2 bidirectionnel
Les commutateurs 2x2F optiques de GEZHI Photonics Co.,Ltd relie les canaux optiques en réorientant un signal optique entrant dans une fibre choisie de sortie. Les ses utilisés dans la Manche bloquant, configuration s'ajoutent/solutions de baisse avec de basses déformations optiques et fiabilité élevée. Ces commutateurs 2x2 optiques bidirectionnels, qui ont deux entrées et deux sorties, avec l'état optique traversant et croisé.
|
Caractéristiques
|
Applications
|
Spécifications
| Paramètres | Caractéristiques | Unité |
| Longueur d'onde fonctionnante | 1260~1650 (SM) | nanomètre |
| Perte par insertion | ≤1.0 | DB |
| Perte dépendante de longueur d'onde | ≤0.25 | DB |
| Perte dépendante de polarisation | ≤0.05 | DB |
| Perte dépendante de la température | ≤0.20 | DB |
| Perte de retour | SM≥50 | DB |
| Entretien croisé | SM≥55 | DB |
| Temps de commutateur | ≤8 | Mme |
| Répétabilité | ≤±0.02 | DB |
| Longévité | ≥107 | périodes |
| Tension d'opération | 3 ou 5 | V |
| Type de commutateur | Non-verrouillage/se verrouillant | |
| Température de fonctionnement | - 20~+70 | ℃ |
| Température de stockage | - 40~+85 | ℃ |
| Puissance optique | ≤500 | mW |
| Dimension | 27.0L×12.5W×8.4H | millimètre |
Itinéraire optique

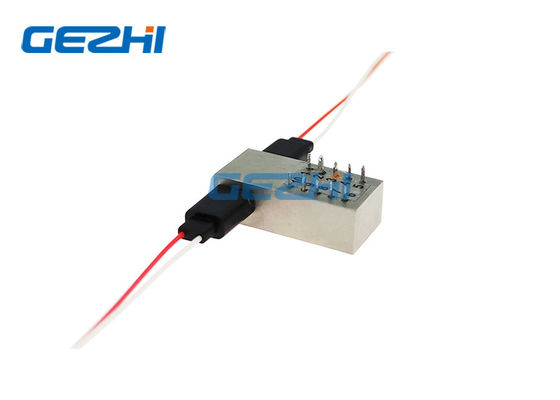

Goupilles
| Type | Itinéraire optique | Commande électrique | Capteur d'état | ||||||
| Plein 2×2 | Borne 1 | Borne 5 | Borne 6 | Borne 10 | Borne 2 ou 3 | Borne 3-4 | Borne 7-8 | Borne 8-9 | |
| Verrouillage | P1-P4, P2-P3 | -- | -- | LA terre | V+ | Fin | Ouvrez-vous | Ouvrez-vous | Fin |
| P1-P3, P2-P4 | V+ | LA terre | -- | -- | Ouvrez-vous | Fin | Fin | Ouvrez-vous | |
| Non-verrouillage | P1-P4, P2-P3 | -- | -- | -- | -- | Fin | Ouvrez-vous | Ouvrez-vous | Fin |
| P1-P3, P2-P4 | V+ | -- | -- | LA terre | Ouvrez-vous | Fin | Fin |
Ouvrez-vous
|
|
L'information de commande
GZ-FSW-2×2F
| Mode | Longueur d'onde | Type de tension | Modèle de contrôle | Type de fibre | Diamètre de fibre | Longueur de fibre | Connecteur |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Verrouillage de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Dessin mécanique
GEZHI Photonics Co.,Ltd est une usine qui commutateur optique produisent principalement le module de DWDM, d'A.W.G. DWDM, le CWDM, de filtre WDM, commutateur optique mécanique comme 1x1, Manche 1x2, 2x2B, 2x2F, 2x4, 4x4, 1x4, 1x8 et 1xN multi, équipement de commutateur optique, commutateur optique de MEMS, MEM VOA, corde de correction optique etc.
