| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | Double commutateur 1x2 optique |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Delivery Time: | 2-7 jours de travail |
| Payment Terms: | T/T, Western Union |

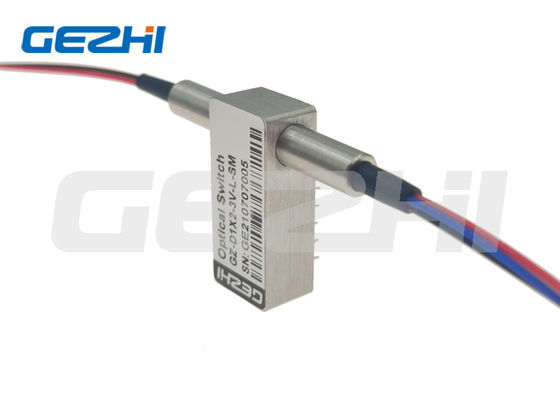

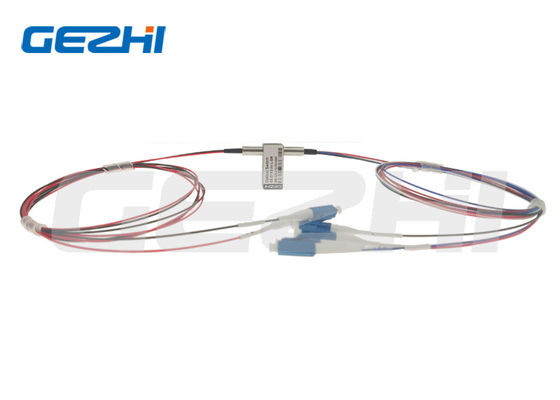

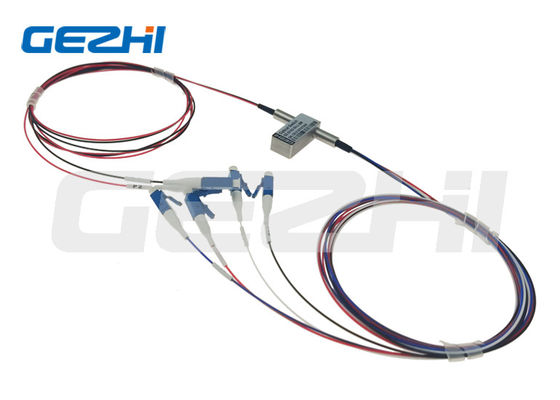

Double jet bipolaire mécanique de commutateurs optiques du commutateur D1x2 de relais double
GEZHI conjuguent configurate des commutateurs 1x2 optiques par six fibres et deux états ont également appelé la fibre 2x4 commutateur optique. Il se relient au connecteur de LC/UPC et au type Non-verrouillé. Les commutateurs Opto-mécaniques du duplex 1x2 de GEZHI relie les canaux optiques en réorientant un signal optique entrant dans une fibre choisie de sortie. Les commutateurs D1x2 optiques mécaniques est apllication dans la R&D dans le laboratoire, le Metropolitan Area Network et l'OADM configurable.
Caractéristiques
Basse perte par insertion
Gamme de longueurs d'onde large
Longue vie
Fiabilité de forte stabilité et élevée
sans époxyde sur le chemin optique
Applications
Contrôle du système
OADM configurable
R&D dans le laboratoire
HOMME (Metropolitan Area Network)
Spécifications
| Modèle | Unité | GZ-FSW-D1x2 | |
| Operatingwavelength | nanomètre | 850±40/1300±40 | 1260~1620 |
| longueur d'onde | nanomètre | 850&1300 | 1310&1550 |
| Perte par insertion | DB | Type : 0,7 maximum : 1,0 | |
| Perte de retour | DB | MM≥30 SM≥50 | |
| Entretien croisé | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| Répétabilité | DB | ≤±0.02 | |
| Tension | v | 3,0 ou 5.0±0.5 | |
| Durée de fonctionnement | Temps | ≥107 | |
| Temps de commutateur | Mme | ≤8 | |
| Manipulation de puissance | mW | ≤500 | |
| Température de fonctionnement | ℃ | -20~+70 | |
| Température de stockage | ℃ | -40~+85 | |
| Taille | millimètre | 27.0×12×8.2 | |
| Note : 1 dans la température de fonctionnement et la CONCESSION. 2 connecteurs de exclusion. | |||
La personnalisation est disponible.
La double information d'ordre du commutateur 1x2 optique
GZ-FSW-D1x2-x-xx-x-x-x-xx-x-xx
| Mode | Longueur d'onde | Type de tension | Modèle de contrôle | Type de fibre | Diamètre de fibre | Longueur de fibre | Connecteur |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Verrouillage de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
Itinéraire optique
Goupilles
| Type | État | Définition de Pin | Puissance | Surveillance de condition | ||||||
| D1x2 | 1 | 5 | 6 | 10 | 2 ou 3 | 3-4 | 7-8 | 8-9 | ||
| Non-verrouillage | P1- P3, P2-P4 | -- | -- | -- | -- | Fin | Ouvrez-vous | Ouvrez-vous | Fin | |
| B | P1-P1, P2-P2 | V+ | -- | -- | LA terre | Ouvrez-vous | Fin | Fin | Ouvrez-vous | |
| Verrouillage | P1- P3, P2-P4 | -- | -- | LA terre | V+ | Fin | Ouvrez-vous | Ouvrez-vous | Fin | |
| B | P1-P1, P2-P2 | V+ | LA terre | -- | -- | Ouvrez-vous | Fin | Fin | Ouvrez-vous | |
Vidéo
|
|
