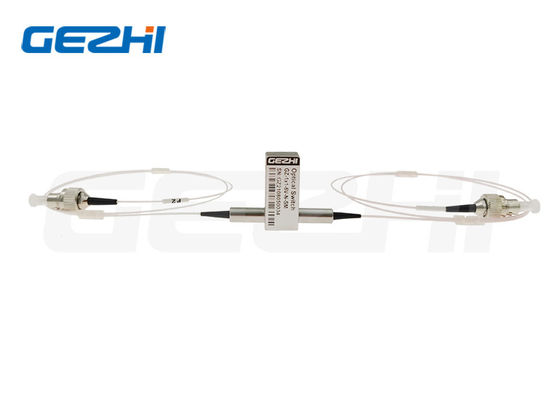

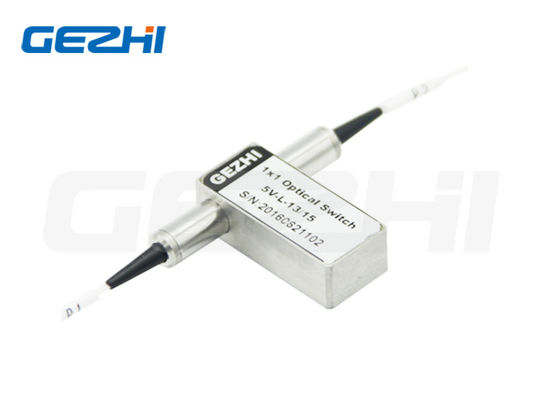

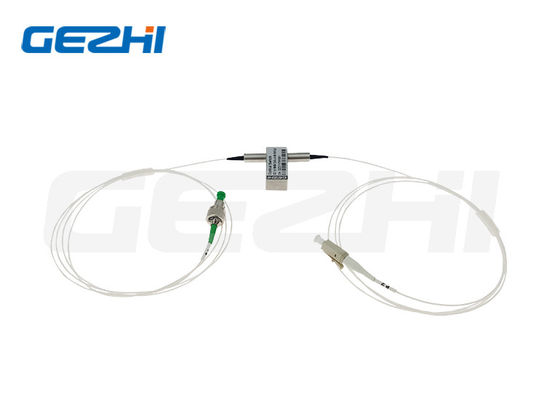

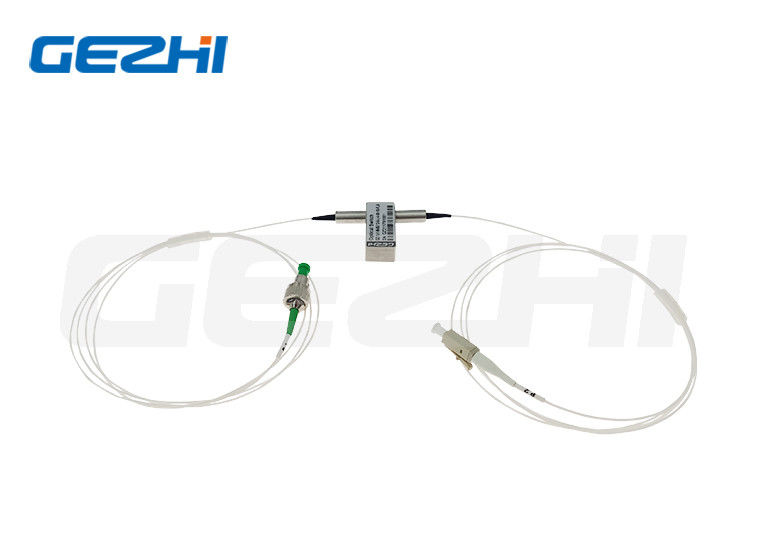

Commutateur optique mécanique à verrouillage 1310 nm 500 mW pour le blocage de canal optique

Name: Commutateur optique mécanique à verrouillage 1310 nm 500 mW pour le blocage de canal optique
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-1x1-13/15
Price: 21.00 USD
Availability: InStock

Nom De Marque:	GEZHI or OEM
Numéro De Modèle:	GZ-1x1-13/15
Nombre De Pièces:	1pc
Prix:	US$18-US$25
Délai De Livraison:	2-7 jours de travail
Conditions De Paiement:	T/T, Union occidentale

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE RoHS,ISO9001

Nom du produit:

Commutateurs optiques 1x1

Longueur d'onde:

1310/1550 nm

fonctionnalité:

Haute fiabilité

Type de contrôle:

Non-verrouillage

Tension:

5V ou 3V

Connecteur:

FC/UPC ou adapté aux besoins du client

Détails d'emballage:

2pcs dans une mousse avec la boîte en plastique

Capacité d'approvisionnement:

50000pcs par mois

Mettre en évidence:

Bloqué verrouillant le commutateur optique mécanique

Commutateur optique mécanique de LC UPC

commutateur de fibre de l'Ethernet 500mW

Description du produit

Commutateur optique mécanique à verrouillage bloqué

1x1 Opto-mécanique Bi-directionnel Fibre Optique Switch avec longueur d'onde 1310nm, connecteurs LC, interfaces UPC/APC, fonctionnement 3V/5V, et puissance optique nominale de 500mW.

Vue d'ensemble du produit

Gezhi 1x1 Opto-Mechanical Bi-directional Fiber Optic Switch connects optical channels by redirecting incoming optical signals into output fibers using an opto-mechanical configuration activated via electrical control signalsLe commutateur est équipé de capteurs de position électriques intégrés et utilise une technologie de filtrage à film mince pour une modification robuste du chemin de la lumière.

Cette conception innovante offre une configuration de plateforme simplifiée avec une fiabilité élevée et un faible coût de production,réduisant considérablement la sensibilité de la position des pièces en mouvement tout en offrant une stabilité sans précédent.

Configuration de la voie optique

Tracé mécanique

Principales caractéristiques

Opération de verrouillage à échec
Solution compétitive à faible coût
Des distorsions optiques minimales
Conception de voie optique sans époxy
Des performances de haute fiabilité

Applications

Systèmes de blocage des canaux
Modules d'ajout/dépôt configurables
Surveillance du système de réseau
Instruments d'essai et de mesure

Spécifications techniques

Paramètre	Spécification	Unité
Longueur d'onde de fonctionnement	1260 à 1620 (SM)	Nm
Perte d'insertion	≤ 10	dB
Perte liée à la longueur d'onde	≤ 025	dB
Perte liée à la polarisation	≤ 005	dB
Perte liée à la température	≤ 020	dB
Perte de rendement	SM≥50	dB
Le cross talk	SM≥55	dB
Temps de commutation	≤ 8	ms
Répétabilité	≤ ± 0.02	dB
Durabilité	≥107	le temps
Voltage de fonctionnement	3 ou 5	V
Type de commutateur	Ne pas verrouiller/verrouiller
Température de fonctionnement	-20 à +70	°C
Température de stockage	-40 à +85	°C
Puissance optique	≤ 500	mW
Dimension	27.0L12.5W8.4H	mm

Configuration des broches

Le type	Route optique	Le moteur électrique	Capteur d'état
Ne pas verrouiller	RECUTÉ	Pinceau 5	Pinceau 6
Ne pas verrouiller	P1-P2	V+	Ouverture/fermeture
Résistance à la traction	RECUTÉ	Le GND	Ouverture/fermeture
Résistance à la traction	P1-P2	V+ DNB	Ouverture/fermeture

Informations relatives à la commande

Modèle: GZ-1*1-13/15

Le mode	Longueur d'onde	Type de tension	Modèle de contrôle	Type de fibre	Diamètre de la fibre	Longueur de la fibre	Connecteur
S = SM M = MM	85 = 850 nm 13 = 1310 nm 15 = 1550 nm 13/15 = 1310/1550 nm X = Autres	3 = 3V 5 = 5V	L = Fermeture N = Pas de verrouillage	5 = 50/125 6 = 62,5/125 9 = 9 / 125 X = Autres	25=250um 90=900um 20 = 2,0 mm 30 = 3,0 mm X = Autres	1 = 1m 2 = 1,5m X = Autres	0 = Aucun FP = FC/PC FA = FC/APC SP = SC/PC SA = SC/APC LP = LC/PC LA = LC/APC X = Autres
