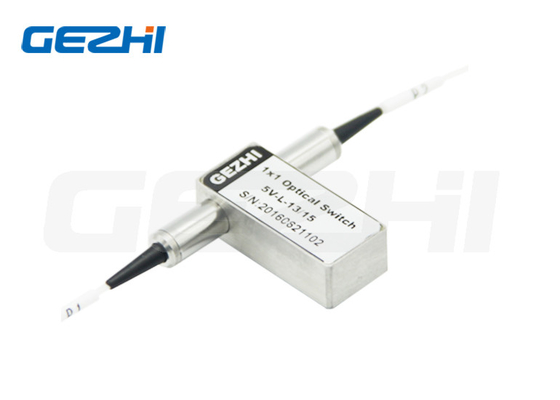

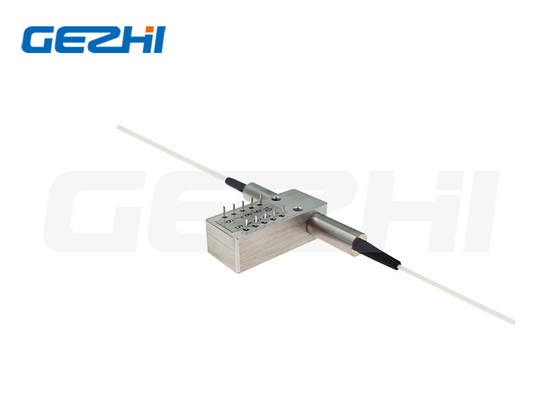

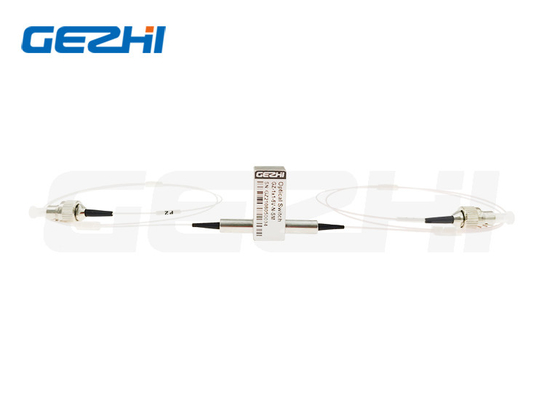

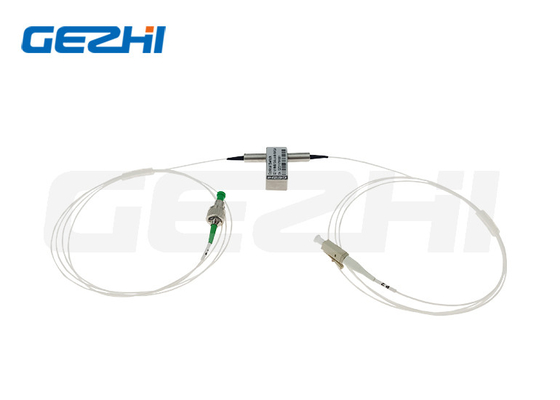

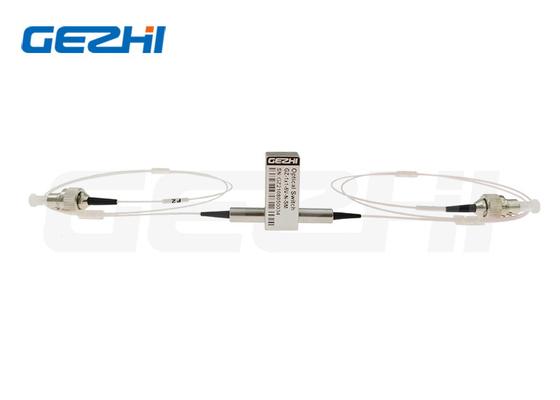

Commutateur optique mécanique à verrouillage bloqué 1310nm LC UPC APC 3V 5V 500mW
Commutateurs optiques 1x1
Gezhi 1x1 Opto-mécanique Bi-directionnel Fibre Optique Switch relie les canaux optiques en redirigeant 1 signal optique entrant dans 1 fibre de sortie.Ceci est réalisé à l'aide d'une configuration opto-mécanique et activée par un signal de commande électriqueL'interrupteur a des capteurs de position électriques intégrés.
Basé sur une technologie de filtrage à film mince qui fournit une méthode robuste pour modifier le patch de lumière,Cette série de produits a une configuration de plateforme radicalement simplifiée offrant une fiabilité élevée et un faible coût de production.Cette conception novatrice réduit considérablement la sensibilité de la position des pièces en mouvement, offrant une stabilité sans précédent et un coût inférieur à celui des autres.
Route optique
Tracé mécanique
Caractéristiques
Blocage des canaux
Spécification
| Paramètres | Les spécifications | Unité |
| Longueur d'onde de fonctionnement | 1260 à 1620 (SM) | Nm |
| Perte d'insertion | ≤ 10 | dB |
| Perte liée à la longueur d'onde | ≤ 025 | dB |
| Perte liée à la polarisation | ≤ 005 | dB |
| Perte liée à la température | ≤ 020 | dB |
| Perte de rendement | SM≥50 | dB |
| Le cross talk | SM≥55 | dB |
| Temps de commutation | ≤ 8 | ms |
| Répétabilité | ≤ ± 0.02 | dB |
| Durabilité | ≥ 107 | le temps |
| Voltage de fonctionnement | 3 ou 5 | V |
| Type de commutateur | Ne pas verrouiller/verrouiller | |
| Température de fonctionnement | -20 à +70 | °C |
| Température de stockage | -40 à +85 | °C |
| Puissance optique | ≤ 500 | mW |
| Dimension | 27.0L × 12,5W × 8,4H | mm |
Des épingles
| Le type | Route optique | Le moteur électrique | Capteur d'état | ||||||
| 1x1 | Pinceau 1 | Pinceau 5 | Pinceau 6 | Pinceau 10 | Pins 2 à 3 | Pin 3 à 4 | Une épingle 7-8 | Pins 8 à 9 | |
| Ne pas verrouiller | RECUTÉ | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | À proximité. | Il est ouvert. | Il est ouvert. | À proximité. |
| P1-P2 | V+ | - Je ne sais pas. | - Je ne sais pas. | Le GND | Il est ouvert. | À proximité. | À proximité. | Il est ouvert. | |
| Résistance à la traction | RECUTÉ | - Je ne sais pas. | - Je ne sais pas. | Le GND | - Je ne sais pas. | À proximité. | Il est ouvert. | Il est ouvert. | À proximité. |
| P1-P2 | V+ | Le GND | - Je ne sais pas. | - Je ne sais pas. | Il est ouvert. | À proximité. | À proximité. | Il est ouvert. | |
Informations sur la commande
Pour les véhicules à moteur à combustion
| Le mode | Longueur d'onde | Type de tension | Modèle de contrôle | Type de fibre | Diamètre de la fibre | Longueur de la fibre | Connecteur |
| S = SM M = MM |
85 = 850 nm 13 = 1310 nm 15 = 1550 nm 13/15 = 1310/1550 nm X = Autres |
3 = 3V 5 = 5V |
L = Fermeture N = non-verrouillage |
5 = 50/125 6 = 62,5/125 9 = 9 / 125 X = Autres |
25=250um 90=900um 20 = 2,0 mm 30 = 3,0 mm X = Autres |
1 = 1m 2 = 1,5m X = Autres |
0 = Aucun X = Autres |
