| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | GZ-1x2-13/15 |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |
| Delivery Time: | 2-7 jours de travail |
| Payment Terms: | T/T, Western Union |

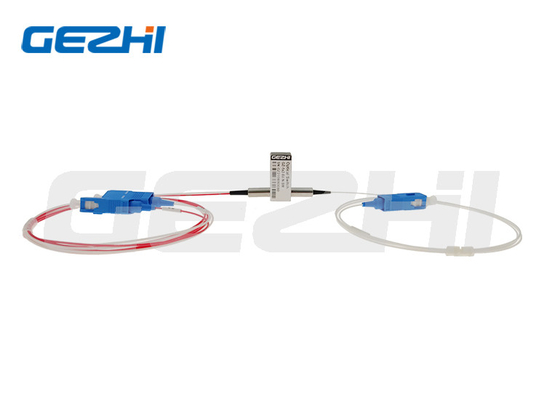

commutateurs 1x2 optiques
Gezhi Swiches optique, il comporte l'excellente représentation mécanique et optique et unifie la configuration différente de commutateur de 1x1, 1x2, 2x2 le by-pass, 2x2, double 1x2, le double 2x2 by-pass, double 2x2 sur le paquet compact semblable. C'est un composant idéal pour OADM, OXC, contrôle du système et protection. Avec le paquet compact, il peut être facile d'intégrer dans un système de communication optique à haute densité.
|
Caractéristiques Verrouillage de sécurité
Coût bas inégalé
Basses déformations optiques Chemin optique sans époxyde
Fiabilité élevée
|
Applications Blocage de la Manche Configurable ajoutez/baisse
Contrôle du système
Instrumentation
|
Spécifications
| Paramètres | Caractéristiques | Unité |
| Longueur d'onde fonctionnante | 1260~1620 (SM) | nanomètre |
| Perte par insertion | ≤1.0 | DB |
| Perte dépendante de longueur d'onde | ≤0.25 | DB |
| Perte dépendante de polarisation | ≤0.05 | DB |
| Perte dépendante de la température | ≤0.20 | DB |
| Perte de retour | SM≥50 | DB |
| Entretien croisé | SM≥55 | DB |
| Temps de commutateur | ≤8 | Mme |
| Répétabilité | ≤±0.02 | DB |
| Longévité | ≥107 | périodes |
| Tension d'opération | 3 ou 5 | V |
| Type de commutateur | Non-verrouillage/se verrouillant | |
| Température de fonctionnement | - 20~+70 | ℃ |
| Température de stockage | - 40~+85 | ℃ |
| Puissance optique | ≤500 | mW |
| Dimension | 27.0L×12.5W×8.4H | millimètre |
Goupilles
| Type | Pin | Commande électrique | Capteur de statut | ||||||
| 1×2 | canal | 1 | 5 | 6 | 10 | 2 ou 3 | 3-4 | 7-8 | 8-9 |
| Verrouillage | P1-P2 | -- | -- | LA terre | V+ | Fin | Ouvrez-vous | Ouvrez-vous | Fin |
| P1-P3 | V+ | LA terre | -- | -- | Ouvrez-vous | Fin | Fin | Ouvrez-vous | |
| Non-verrouillage | P1-P2 | -- | -- | -- | -- | Fin | Ouvrez-vous | Ouvrez-vous | Fin |
| P1-P3 | V+ | -- | -- | LA terre | Ouvrez-vous | Fin | Fin | Ouvrez-vous |
|
l'information d'ordre du commutateur 1x2 optique
GZ-FSW-1x2-xx-x-x-x-xx-x-xx
L'information d'ordre
| Mode | Longueur d'onde | Type de tension | Modèle de contrôle | Type de fibre | Diamètre de fibre | Longueur de fibre | Connecteur |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Verrouillage de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Itinéraire optique
| Statut un | Statut deux |
|
|
 |
Dessin mécanique
Vidéo
|
|
