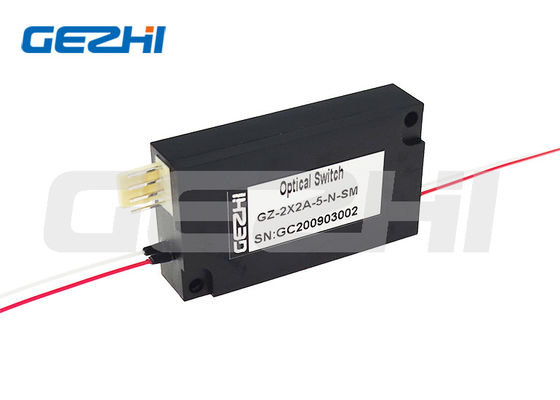

Commutateur optique mécanique 2x2A avec longueur d'onde 1260~1650nm et alimentation 3V ou 5V pour une faible perte d'insertion

Commutateur optique mécanique 2x2A avec longueur d'onde 1260~1650nm et alimentation 3V ou 5V pour une faible perte d'insertion

Nom De Marque:	GEZHI or OEM
Numéro De Modèle:	2x2A-SM-13/15-5N
Nombre De Pièces:	1pc
Prix:	US$120-US$250
Conditions De Paiement:	T/T, Union occidentale

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

LA CHINE

Certification:

CE RoHS,ISO9001

Application:

OADM configurable

Tension:

3V ou 5V

Longueur d'onde:

1510/1530nm

Durée de garantie:

3 ans

Port:

Connecteur de fibre:

LC/UPC, LC/APC, SC/UPC etc.

Détails d'emballage:

Boîte de papier

Capacité d'approvisionnement:

50000PCS par mois

Mettre en évidence:

commutateur de réseau de la fibre 2x2A

Commutateur de réseau de fibre de connecteur de Sc

commutateur de la fibre 2x2A

Description du produit

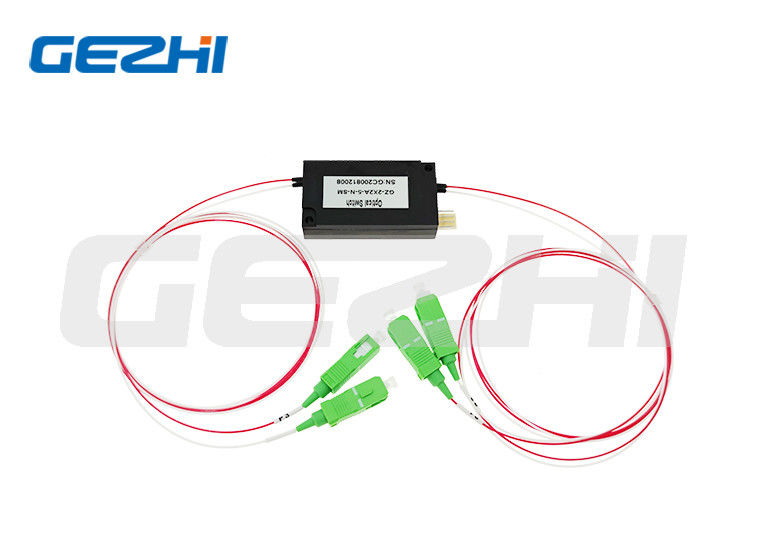

Commutateurs optiques fibre 2x2A passifs mécaniques avec connecteurs SC FC LC ST

Présentation du produit

Le commutateur optique mécanique 2*2 de type A de GEZHI Photonics (commutateur optique 2X2A) prend en charge toutes les longueurs d'onde de 1260 nm à 1650 nm ou la longueur d'onde multimode de 850 nm. Ce commutateur optique haute performance offre une fiabilité exceptionnelle, une faible perte d'insertion, une vitesse de commutation rapide et des performances bidirectionnelles. Idéal pour les réseaux optiques, les systèmes de protection, la protection des émetteurs et récepteurs, les systèmes de test réseau et les applications d'instrumentation.

Caractéristiques et applications clés

Caractéristiques

Conception compacte de taille miniature
Temps de commutation court
Fonctionnement bidirectionnel
Faibles distorsions optiques
Faible diaphonie
Faible perte d'insertion
Large plage de longueurs d'onde de fonctionnement

Applications

R&D en laboratoire
Surveillance de système
Réseau métropolitain
Protection et restauration de réseau
Instrumentation, test et mesure

Spécifications techniques

Paramètres	Unité	GZ-FSW-2*2A
Plage de longueurs d'onde	nm	1260～1650
Longueur d'onde de fonctionnement	nm	1310/1550
Perte d'insertion	dB	Typ:0.8 Max:1.0
Perte de retour	dB	≥50
Diaphonie	dB	≥60
PDL	dB	≤0.05
WDL	dB	≤0.25
TDL	dB	≤0.25
Répétabilité	dB	≤±0.02
Alimentation	v	3.0 ou 5.0
Durée de vie	cycles	≥107
Temps de commutation	ms	≤8
Puissance de transmission	mW	≤500
Température de fonctionnement	℃	-20～+70
Température de stockage	℃	-40～+85
Poids	g	25
Dimensions	mm	(L)55.0(W)26.0(H)10.0

Configurations des broches

Type	État	Chemin optique	Entraînement électrique	Capteur d'état
2*2A	A	P1-P3, P2-P4	Broche 1: V+ Broche 2: GND	Broches 3-4: Ouvert
2*2A	B	P1-P4, P2-P3	--	Broches 3-4: Fermé

Schémas de routage optique

État A

État B

Dimensions du produit

Questions fréquemment posées

Q1: Puis-je avoir une commande d'échantillon? Quel est votre MOQ?

R1: Les commandes d'échantillons sont les bienvenues pour tester et vérifier la qualité. Nous n'avons pas de quantité minimale de commande (MOQ) - des échantillons de 1 pièce sont disponibles. Les échantillons mixtes sont également acceptables.

Q2: Quel est le délai de livraison?

R2: Le délai de livraison normal est d'environ 1 semaine. Pour les grandes quantités et les produits spéciaux, veuillez vérifier le délai de livraison auprès de notre représentant commercial. Nous avons du stock pour certains produits et pouvons expédier dans les 1 à 3 jours suivant la réception du paiement.

Q3: Quelles sont les conditions de paiement?

R3: Les conditions de paiement comprennent T/T, PayPal, Western Union, paiement en espèces et ALI.

Q4: Quelle est votre durée de garantie?

R4: Garantie de 3 ans.

Q5: Pourrais-je utiliser notre propre logo, étiquette et emballage?

R5: Oui, nous fournissons des services OEM selon vos exigences, y compris des étiquettes de produits personnalisées, des logos, des numéros de pièce, des numéros de série et des emballages.
