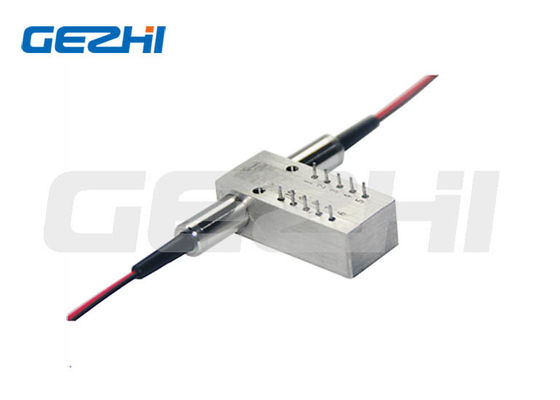

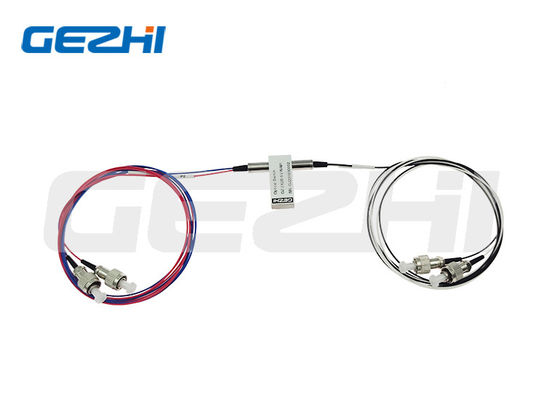

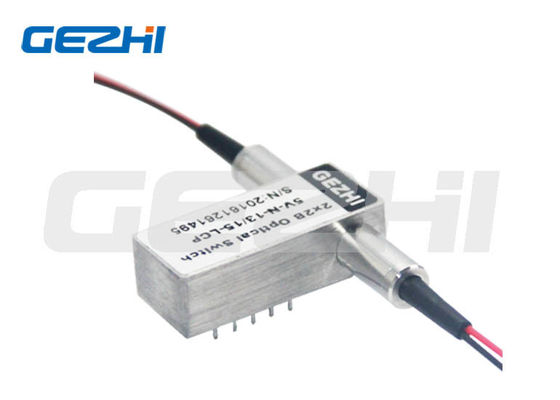

Commutateur optique à fibres optiques 3V 2x2B avec longueur d'onde 1260-1650 nm et contrôle de verrouillage ou non verrouillage

Name: Commutateur optique à fibres optiques 3V 2x2B avec longueur d'onde 1260-1650 nm et contrôle de verrouillage ou non verrouillage
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 2x2B-SM-13/15-5N
Price: 71.00 USD
Availability: InStock

Nom De Marque:	GEZHI or OEM
Numéro De Modèle:	2x2B-SM-13/15-5N
Nombre De Pièces:	1PC
Prix:	US$58-US$85

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE RoHS,ISO9001

Taper:

Solutions FTTX

utiliser:

Moniteur système

Durée de garantie:

3 ans

Longueur d'onde:

1260-1650nm

Tension:

3V ou 5V

Connecteur de fibre:

LC/UPC, FC/APC, SC/APC etc.

Port:

2x2B

Type de contrôle:

Verrouillable ou non verrouillable

Application:

OADM configurable

Détails d'emballage:

Boîte de papier

Capacité d'approvisionnement:

négociable

Mettre en évidence:

Commutateurs optiques de fibre de LC/UPC

commutateurs optiques de la fibre 3V

Commutateur de fibre de SC/UPC

Description du produit

Commutateurs optiques fibre 3V 2x2B avec LC/UPC LC/APC SC/UPC

Commutateurs optiques opto-mécaniques bypass 2x2

Le commutateur optique fibre bidirectionnel opto-mécanique 2x2B connecte les canaux optiques en redirigeant 2 signaux optiques entrants vers 2 fibres de sortie. Ceci est réalisé à l'aide d'une configuration opto-mécanique et activé via un signal de commande électrique. Le commutateur dispose de capteurs de position électriques intégrés.

Basée sur une technologie de filtre à couches minces qui offre une méthode robuste pour modifier le trajet de la lumière, cette série de produits présente une configuration de plateforme considérablement simplifiée offrant une fiabilité élevée et un faible coût de production. Cette conception novatrice réduit considérablement la sensibilité de position des pièces mobiles, offrant une stabilité élevée sans précédent ainsi qu'un coût bas inégalé.

Caractéristiques et applications clés

Caractéristiques

Faible perte d'insertion
Large plage de longueurs d'onde
Faible diaphonie
Haute stabilité, haute fiabilité
Sans époxy sur le trajet optique
Verrouillable et non verrouillable

Applications

Commutation de réseau
Surveillance du système
Blocage de canal
Intégration de modules et de systèmes
Réseau métropolitain
Protection et restauration de réseau

Paramètres techniques

Paramètres	Unité	GZ-FSW-2*2B
Plage de longueurs d'onde	nm	850±40/1300±40 \| 1260~1650
Longueur d'onde de fonctionnement	nm	850/1300 \| 1310/1550
Perte d'insertion	dB	Typ:0.8 Max:1.2 \| Typ:0.6 Max:0.8
Perte de retour	dB	MM≥30 SM≥50
Diaphonie	dB	MM≥35 SM≥55
PDL	dB	≤0.05
WDL	dB	≤0.25
TDL	dB	≤0.25
Répétabilité	dB	≤±0.02
Alimentation	v	3.0 ou 5.0
Durée de vie	cycles	≥10⁷
Temps de commutation	ms	≤8
Puissance de transmission	mW	≤500
Température de fonctionnement	°C	-20~+70
Température de stockage	°C	-40~+85
Poids	g	16
Dimensions	mm	(L)27.0(l)12.0(H)8.2

Configuration des broches

Paramètres	Broches	Entraînement électrique	Capteur d'état
Chemin optique 2*2B	Non verrouillable P1-P3	--	Fermé \| Ouvert \| Ouvert \| Fermé
Chemin optique 2*2B	Non verrouillable P1-P4,P2-P3	V+ \| -- \| -- \| GND	Ouvert \| Fermé \| Fermé \| Ouvert
Chemin optique 2*2B	Verrouillable P1-P3	-- \| -- \| GND \| V+	Fermé \| Ouvert \| Ouvert \| Fermé
Chemin optique 2*2B	Verrouillable P1-P4 P2-P3	V+ \| GND \| -- \| --	Ouvert \| Fermé \| Fermé \| Ouvert

Schémas de routage optique

Questions fréquemment posées

Q1 : Puis-je avoir une commande d'échantillon ? Quel est votre MOQ ?

R1 : Les commandes d'échantillons sont les bienvenues pour tester et vérifier la qualité. Nous n'avons pas de MOQ, un échantillon de 1 pièce est disponible. Les échantillons mélangés sont également acceptables.

Q2 : Quel est le délai de livraison ?

R2 : Le délai de livraison normal est d'environ 1 semaine. Pour une grande quantité et des produits spéciaux, veuillez vérifier le délai de livraison auprès de notre représentant commercial. Nous avons du stock pour certains produits et pouvons expédier dans les 1 à 3 jours suivant la réception du paiement.

Q3 : Quelles sont les conditions de paiement ?

R3 : Conditions de paiement : T/T, PayPal, Western Union, paiement en espèces, ALI, etc.

Q4 : Quelle est votre période de garantie ?

R4 : Garantie de 3 ans.

Q5 : Puis-je utiliser notre propre logo, étiquette et emballage ?

R5 : Oui, nous fournissons un service OEM selon vos exigences, y compris des étiquettes de produits personnalisées, des logos, des numéros de pièce, des numéros de série et des emballages.

Les étiquettes:

Verrouillage du commutateur optique

commutateurs optiques de la fibre 1550nm

contact shunt de la fibre 2x2
