| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | 2x2B-SM-13/15-5N |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |

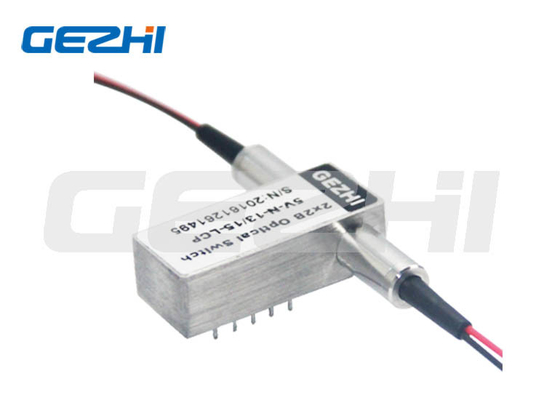

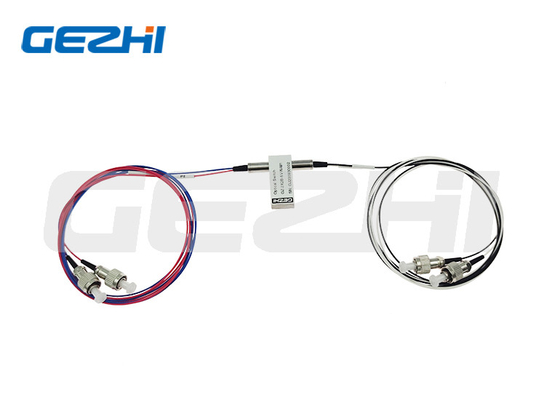

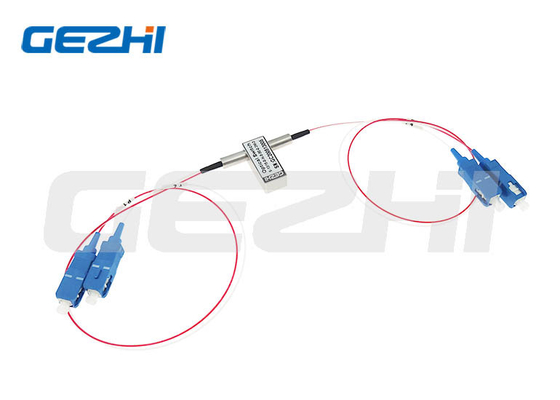

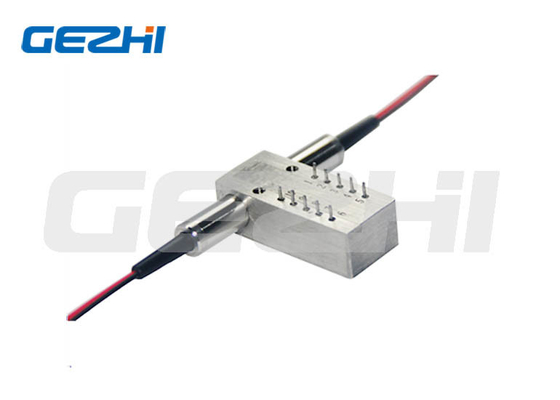

2x2 commutateurs optiques opto-mécaniques de contournement
Le commutateur optique à fibre optique bidirectionnelle opto-mécanique 2x2B relie les canaux optiques en redirigeant 2 signaux optiques entrants vers 2 fibres de sortie.Ceci est réalisé à l'aide d'une configuration opto-mécanique et activée par un signal de commande électriqueL'interrupteur est doté de capteurs de position électriques intégrés.Cette série de produits a une configuration de plateforme radicalement simplifiée offrant une fiabilité élevée et un faible coût de production.Cette conception novatrice réduit considérablement la sensibilité de la position des pièces en mouvement, offrant une stabilité sans précédent ainsi qu'un faible coût inégalé.
| Caractéristiques: | Applications: |
|
Faible perte d'insertion |
Commutation de réseau |
|
Large gamme de longueurs d'onde |
Surveillance du système |
|
Faible résonance |
Blocage des canaux |
|
Haute stabilité et fiabilité |
Intégration des modules et des systèmes |
|
Sans époxy sur voie optique |
Réseau métropolitain |
| Fermeture et non fermeture | Protection et restauration du réseau |
Paramètre technique
| Paramètres | Unité | Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. | |
| Plage de longueur d'onde | Nm | Pour les appareils à moteur électrique | 1260 ¢ 1650 |
| Longueur moyenne de fonctionnement | Nm | Pour les produits de la sous-traitance | 1310 à 1550 |
| Perte d'insertion | dB | Type:0.8 Max:1.2 | Type:0.6 Max:0.8 |
| Perte de rendement | dB | MM≥30 SM≥50 | |
| Écoute transversale | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤ 005 | |
| Le WDL | dB | ≤ 025 | |
| Le TDL | dB | ≤ 025 | |
| Répétabilité | dB | ≤ ± 0.02 | |
| Énergie | v | 3.0 ou 5.0 | |
| Durée de vie | le temps | ≥107 | |
| Temps de commutation | ms | ≤ 8 | |
| Puissance de transmission | mW | ≤ 500 | |
| Température de fonctionnement | °C | -20 ¢ + 70 | |
| Température de stockage | °C | -40 ¢ + 85 | |
| Le poids | g | 16 | |
| Dimension | mm | (L) 27,0 × (W) 12,0 × (H) 8.2 | |
Des épingles
| Paramètres | Des épingles | Le moteur électrique | Capteur de statut | ||||||
| 2 × 2B | Parcours optique | 1 | 5 | 6 | 10 | 2 à 3 | 3 à 4 | 7 ou 8 | 8 à 9 |
| Non verrouillés | P1-P3 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | À proximité. | Il est ouvert. | Il est ouvert. | À proximité. |
| P1-P4, P2-P3 | V+ | - Je ne sais pas. | - Je ne sais pas. | Le GND | Il est ouvert. | À proximité. | À proximité. | Il est ouvert. | |
| le verrouillage | P1-P3 | - Je ne sais pas. | - Je ne sais pas. | Le GND | V+ | À proximité. | Il est ouvert. | Il est ouvert. | À proximité. |
| P1-P4 P2-P3 | V+ | Le GND | - Je ne sais pas. | - Je ne sais pas. | Il est ouvert. | À proximité. | À proximité. | Il est ouvert. | |
Route optique
