| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | GZ-1x1-13/15 |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |
| Delivery Time: | 2-7 jours de travail |
| Payment Terms: | T/T, Western Union |

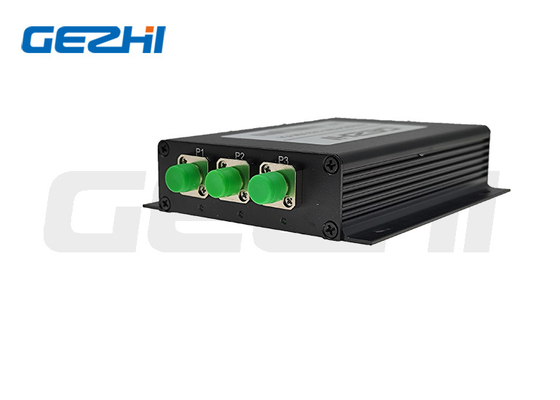

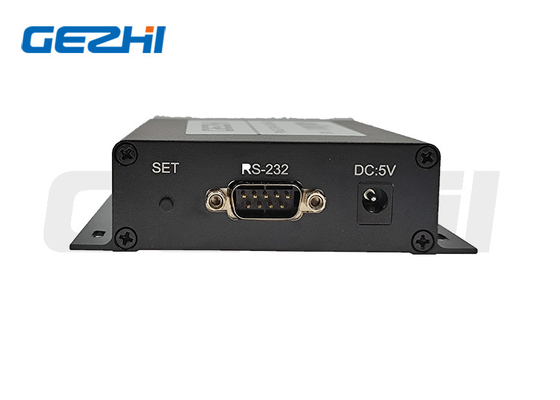

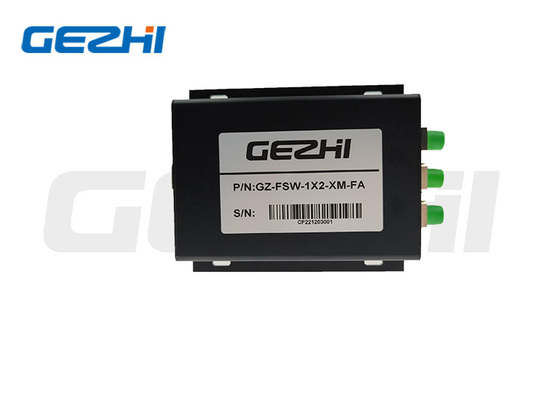

1*2 module de commutateur à fibre optique mécanique 850/1260nm
Commutateurs optiques 1x2
Ce commutateur optique est configuré par type 1x2 avec trois fibres et deux états quiconnecte les canaux optiques en redirigeant un signal optique entrant dans une fibre de sortie sélectionnée.Il fonctionne avec une longueur d'onde monomode 1260 ~ 1650 nm ou multimode 850/1310 nm.Ceci utilise une configuration propriétaire opto-mécanique et est activé via un signal de commande électrique.Le commutateur à fibre optique mécanique GEZHI 1x2 offre une fiabilité ultra élevée et une vitesse de commutation rapide ainsi que des performances bidirectionnelles.Le commutateur à fibre optique mécanique 1x2 est une véritable solution de commutation pour les applications de réseau optique.
|
Caractéristiques Verrouillage à sécurité intégrée
Faible coût inégalé
Faibles distorsions optiques Chemin optique sans époxy
Grande fiabilité
|
Applications Blocage de canaux Ajout/Déplacement configurable
Surveillance du système
Instrumentation
|
spécification
| Paramètres | Caractéristiques | Unité |
| Longueur d'onde de fonctionnement | 1260 ~ 1620 (SM) | nm |
| Perte d'insertion | ≤1.0 | dB |
| Perte dépendante de la longueur d'onde | ≤0,25 | dB |
| Perte dépendante de la polarisation | ≤0.05 | dB |
| Perte dépendante de la température | ≤0.20 | dB |
| Perte de retour | SM≥50 | dB |
| Interphonie | SM≥55 | dB |
| Temps de commutation | ≤8 | SP |
| Répétabilité | ≤±0,02 | dB |
| Durabilité | ≥107 | fois |
| Tension de fonctionnement | 3 ou 5 | V |
| Type de commutateur | Non verrouillable/verrouillable | |
| Température de fonctionnement | －20~＋70 | ℃ |
| Température de stockage | －40~＋85 | ℃ |
| Puissance optique | ≤500 | mW |
| Dimension | 27.0L×12.5W×8.4H | millimètre |
Épingles
| Taper | Route optique | Entraînement électrique | Capteur d'état | ||||||
| 1×2 | Broche 1 | Broche 5 | Broche 6 | Broche 10 | Broche 2-3 | Broche 3-4 | Broches 7-8 | Broches 8-9 | |
| Sans verrouillage | COUPER | -- | -- | -- | -- | Fermer | Ouvrir | Ouvrir | Fermer |
| P1-P2 | V＋ | -- | -- | Terre | Ouvrir | Fermer | Fermer | Ouvrir | |
| Verrouillage | COUPER | -- | -- | Terre | -- | Fermer | Ouvrir | Ouvrir | Fermer |
| P1-P2 | V＋ | Terre | -- | -- | Ouvrir | Fermer | Fermer | Ouvrir | |
Informations sur la commande
GZ-1×2-13/15
| Mode | Longueur d'onde | Type de tension | Modèle de contrôle | Type de fibre | Diamètre de fibre | Longueur de fibre | Connecteur |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Autres |
3=3V 5=5V |
L=Verrouillage N=Non verrouillable |
5=50/125 6=62,5/125 9=9/125 X=Autres |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Autres |
1=1m 2=1.5m X=Autres |
0=Aucun X=Autres |
Voir les produits similaires
Expédition
FAQ
Q1 :Puis-je avoir une commande d'échantillon?Quel est votre MOQ?
Vidéo
|
|
