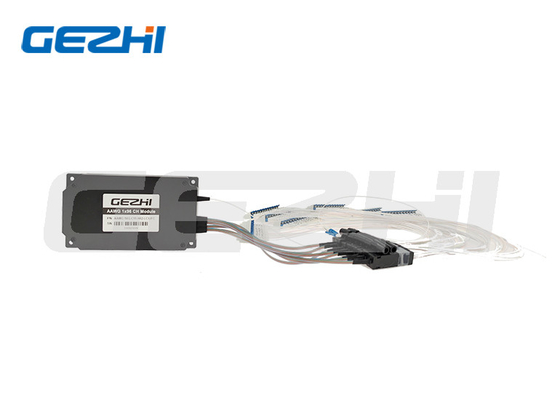

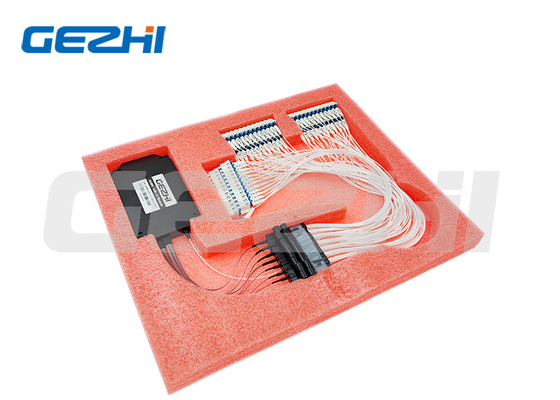

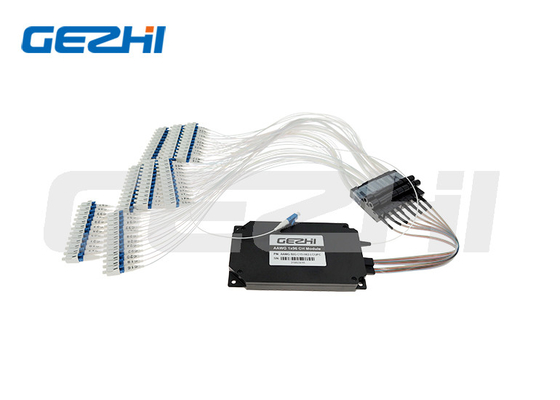

Module AAWG 96 Canaux avec Espacement de Canaux de 50 GHz et Conception Athermique pour Réseaux DWDM

Name: Module AAWG 96 Canaux avec Espacement de Canaux de 50 GHz et Conception Athermique pour Réseaux DWDM
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 96 module de Demux de mux d'A.W.G. DWDM de la Manche
Price: 543.00 USD
Availability: InStock

Nom De Marque:	GEZHI or OEM
Numéro De Modèle:	96 module de Demux de mux d'A.W.G. DWDM de la Manche
Nombre De Pièces:	1pc
Prix:	US$398-US$688
Conditions De Paiement:	T/T, Union occidentale

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE RoHS,ISO9001

Espacement des canaux:

50GHz

Détails d'emballage:

Boîte de papier

Capacité d'approvisionnement:

5000pcs par mois

Mettre en évidence:

96 module de la Manche AAWG

Module du réseau AAWG de DWDM

Description du produit

96 canaux AAWG Module Athermal Arrayed Waveguide Grating Pour le réseau DWDM

Module AAWG à 96 canaux, grille de guidage d'onde en matrice athérique pour le réseau DWDM

Vue d'ensemble du produit

Les modules AAWG (Athermal AWG) offrent des performances équivalentes à celles des modules TAWG (Thermal AWG) standard, mais ne nécessitent pas de puissance électrique pour la stabilisation.Ils servent de remplacement direct des filtres à film mince (modules DWDM de type filtre) dans les applications où l'alimentation électrique n'est pas disponible, ce qui les rend idéales pour les applications extérieures fonctionnant de -30°C à +70°C dans les réseaux d'accès.

Les modules Athermal AWG (AAWG) de Gezhi Photonics offrent d'excellentes performances optiques, une fiabilité élevée, une facilité de manipulation des fibres et des solutions d'économie d'énergie dans un package compact.

Caractéristiques

PDL faible
Faible dispersion chromatique
Faible perte d'insertion
Telcordia GR-1221-Core est qualifié
Fonctionnalité MUX/DEMUX
Conception thermique, pas besoin d'électricité
Paquet compact
Nombre de canaux

Applications

Multiplexage optique par addition/dépôt
Routage par longueur d'onde
Transmission DWDM

Paramètres techniques

Paramètre	Unité	Le dessus plat	Gaussienne	Le dessus plat	Gaussienne
Nombre de chaînes		Le 16/32/40/48		80/88/96 et
Distance entre les canaux	GHz	50	50
Fréquence des canaux	Je vous en prie.	La bande bleue est de 1528 773 à 1547.316	La bande C = 1526 827 à 1564.679	La bande rouge est de 1545,720 à 1564.679
Précision de la longueur d'onde	Nm	± 0.05	± 0.05	± 0.05	± 0.05
largeur de bande de 1 dB	Nm	> 0,18	> 0,12	> 0,18	> 0,12
Largeur de bande de 3 dB	Nm	> 0,28	> 0,20	> 0,28	> 0,20
Perte d'insertion (bande de passage)	dB	< 4.5	< 3.7	< 5.5	< 4.5
Écoute croisée des canaux adjacents	dB	> 27	> 27
Écoute croisée des canaux non adjacents	dB	> 30 ans	> 30 ans
Écoute transversale totale	dB	> 24	> 24
Uniformité des pertes d'insertion	dB	> 12	> 15
Perte de polarisation	dB	Le taux de dépôt5	Le taux de dépôt5	Le taux de dépôt5	Le taux de dépôt5
Perte de rendement	dB	> 40
Dispersion	ps/nm	± 10
Température de fonctionnement	oC	- 20 à 70
Taille (longueur * largeur * hauteur)	mm	120 fois 70 fois 12.3		130 fois 90 fois 11.3

Avantages commerciaux

Technologie:

Professionnellement engagé dans la production d'emballages de haute précision de dispositifs optiques depuis 10 ans
10 ans d'expérience en équipe technique
Posséder une technologie propriétaire de base
