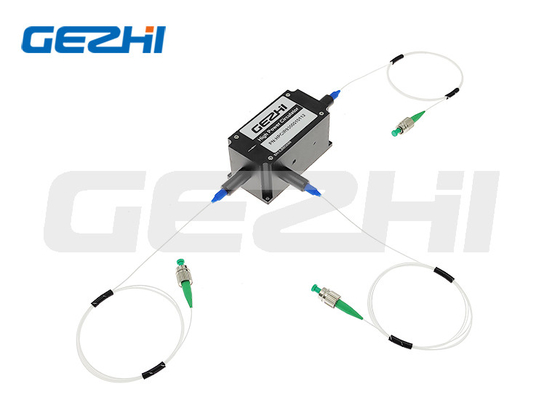

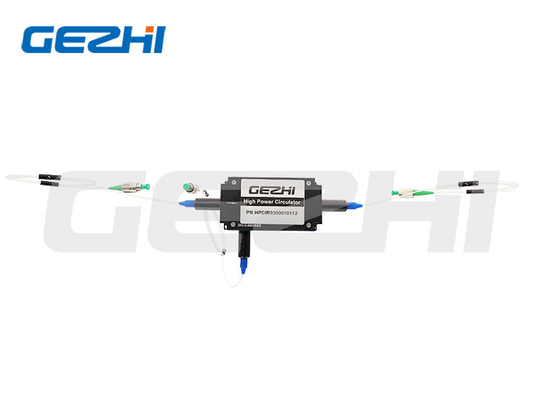

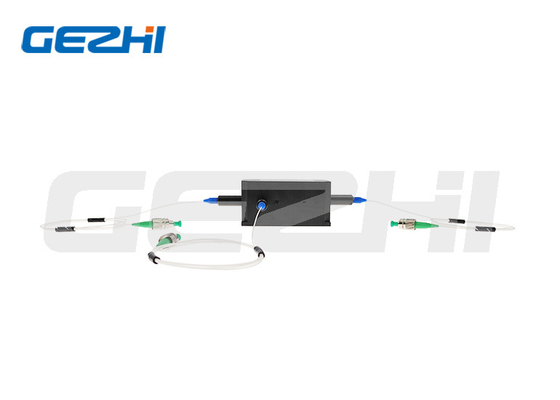

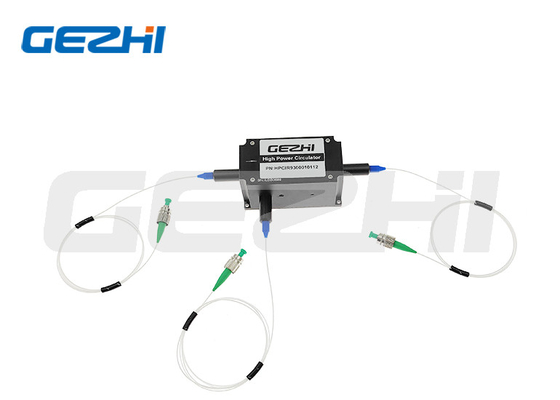

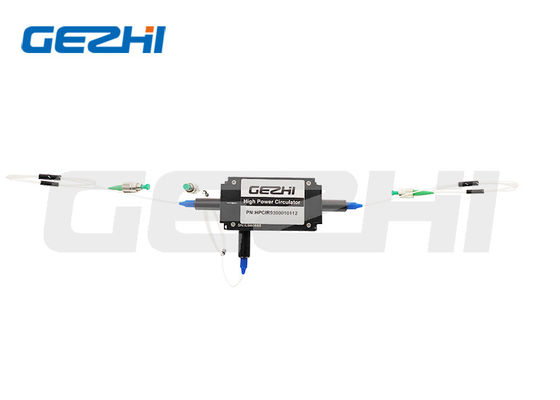

Circulateur à fibre optique à haute puissance à 3 ports pour systèmes OTDR DWDM EDFA

Name: Circulateur à fibre optique à haute puissance à 3 ports pour systèmes OTDR DWDM EDFA
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Circulateur de puissance élevée de 3 ports
Price: 465.00 USD
Availability: InStock

Nom De Marque:	GEZHI or OEM
Numéro De Modèle:	Circulateur de puissance élevée de 3 ports
Nombre De Pièces:	1pc
Prix:	US$250-US$680
Conditions De Paiement:	T/T, Union occidentale

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE RoHS,ISO9001

Pouvoir:

jusqu'à 20W

Détails d'emballage:

Boîte de papier

Mettre en évidence:

Circulateur optique de fibre de puissance élevée

Circulateur optique de fibre de 3 ports

Circulateur optique de fibre d'EDFA

Description du produit

Circulateur optique de fibre de puissance élevée de ports de la basse perte d'insertion 3 pour le système d'EDFA DWDM OTDR

Présentation du produit

Le circulateur optique haute puissance à 3 ports est un composant d'onde lumineuse haute performance qui achemine les signaux entrants du port 1 vers le port 2 et les signaux entrants du port 2 vers le port 3. Les circulateurs à fibre optique fonctionnent comme des routeurs de signaux, transmettant la lumière d'une fibre d'entrée à une fibre de sortie tout en dirigeant la lumière renvoyée le long de cette fibre de sortie vers un troisième port. Ils offrent une protection similaire à celle des isolateurs, protégeant la fibre d'entrée du retour d'énergie tout en permettant l'utilisation de la lumière rejetée.

Principales fonctionnalités

Faible perte d'insertion
Perte de rendement élevée
Haute stabilité et fiabilité

Applications

Amplificateur à fibre
Instrument de test
Équipement médical

Spécifications techniques

Version d'alimentation standard (jusqu'à 20 W)

Paramètre	Unité	Valeur
Pouvoir		Jusqu'à 20W
Longueur d'onde centrale	nm	1064, 1030, 980 \| 850, 808, 780
Plage de longueurs d'onde de fonctionnement	nm	±5
Typ. Isolation maximale	dB	25 \| 23
Min. Isolement à 23℃	dB	22 \| 20
Typ. Perte d'insertion à 23 ℃	dB	1.0 \| 1.2
Max. Perte d'insertion à 23 ℃	dB	1.3 \| 1,5
Min. Taux d'extinction à 23 ℃ (type fibre PM)	dB	20 \| 18
Max. Perte dépendante de la polarisation à 23 ℃ (type de fibre SM)	dB	0,15
Min. Perte de retour à 23 ℃ (entrée/sortie)	dB	45
Min. Diaphonie	dB	45
Max. Puissance optique moyenne (y compris Port1 et Port2)	W	1, 2, 5, 10, 20 ou spécifié
Max. Puissance de crête pour ns Pulse	kW	10 ou spécifié
Max. Charge de traction	N	5
Dimensions du colis	mm	70x28x26
Température de fonctionnement	℃	+10~+50
Température de stockage	℃	0~+60

Version haute puissance (jusqu'à 100 W)

Paramètre	Unité	Valeur
Pouvoir		Jusqu'à 100W
Longueur d'onde centrale	nm	1064, 1030, 980
Plage de longueurs d'onde de fonctionnement	nm	±5
Typ. Isolation maximale	dB	25
Min. Isolement à 23℃	dB	22
Typ. Perte d'insertion à 23 ℃	dB	1.0
Max. Perte d'insertion à 23 ℃	dB	1.3
Min. Taux d'extinction à 23 ℃ (type fibre PM)	dB	20
Max. Perte dépendante de la polarisation à 23 ℃ (type de fibre SM)	dB	0,15
Min. Perte de retour à 23 ℃ (entrée/sortie)	dB	45
Min. Diaphonie	dB	45
Max. Puissance optique moyenne (y compris Port1 et Port2)	W	50, 100 ou spécifié
Max. Puissance de crête pour ns Pulse	kW	10 ou spécifié
Max. Charge de traction	N	5
Dimensions du colis	mm	82x38x35
Température de fonctionnement	℃	+10~+50
Température de stockage	℃	0~+60

Note:Avec les connecteurs, la puissance de traitement est de 1 W seulement, IL est supérieure de 0,3 dB, RL est inférieure de 5 dB et ER est inférieure de 2 dB. La clé du connecteur est alignée sur l’axe lent.

Conditionnement

Emballage en carton d'origine. Emballage personnalisé disponible selon les exigences du client.

Les étiquettes:

Circulateur optique à maintien de polarisation basé sur TGG avec longueur d'onde personnalisable pour amplificateur à fibre
