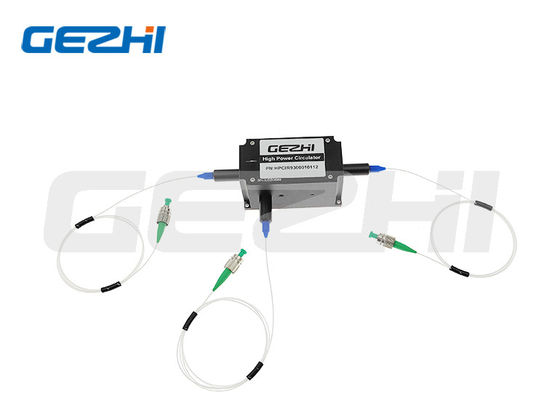

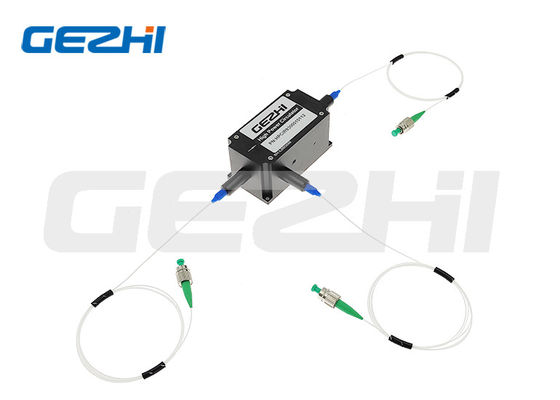

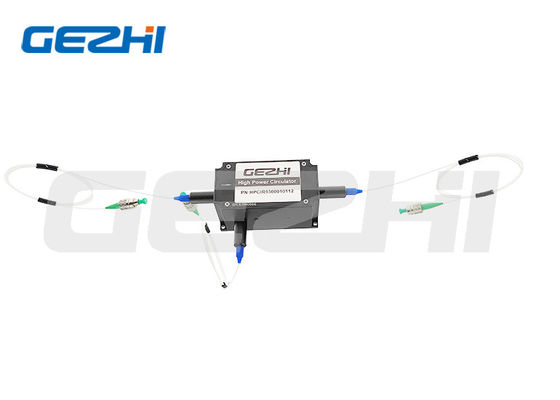

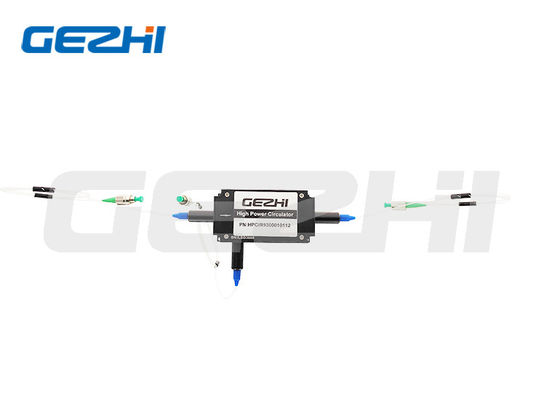

Circulateur optique haute puissance 980-1080nm avec traitement de puissance de 100W et faible perte d'insertion pour EDFA et amplificateur Raman

Name: Circulateur optique haute puissance 980-1080nm avec traitement de puissance de 100W et faible perte d'insertion pour EDFA et amplificateur Raman
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Circulateur de puissance élevée de 3 ports
Price: 465.00 USD
Availability: InStock

Nom De Marque:	GEZHI or OEM
Numéro De Modèle:	Circulateur de puissance élevée de 3 ports
Nombre De Pièces:	1pc
Prix:	US$250-US$680
Conditions De Paiement:	T/T, Union occidentale

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

LA CHINE

Certification:

CE RoHS,ISO9001

Longueur d'onde:

980-1080nm

Détails d'emballage:

Boîte de papier

Capacité d'approvisionnement:

5000pcs par mois

Mettre en évidence:

Circulateur optique de puissance élevée

100W circulateur optique

Raman Amplifier Optical Circulator

Description du produit

Circulateur optique haute puissance 980-1080nm 100W pour amplificateur EDFA / Raman

Présentation du produit

Circulateur optique haute puissance 980-1080nm à faible perte d'insertion jusqu'à 100W pour amplificateur EDFA et Raman

Le circulateur optique insensible à la polarisation haute puissance 3 ports 980-1080nm est un composant de fibre optique construit avec une fibre SM. Il permet à la lumière d'être transmise dans une seule direction tout en bloquant la transmission opposée, avec un trajet lumineux du port 1 au port 2, et du port 2 au port 3. Il peut supporter une puissance de manipulation allant jusqu'à 100W.

Caractéristiques principales

Faible perte d'insertion
Haute isolation
Chemin optique sans époxy
Manipulation de haute puissance

Applications

Amplificateur EDFA et Raman
Capteur à fibre
Compensation de dispersion
Test et mesure
Systèmes WDM

Spécifications techniques

Paramètres	Unité	Valeur
Longueur d'onde centrale	nm	1064, 1030, 980
Plage de longueurs d'onde de fonctionnement	nm	±5
Isolation crête typique	dB	25
Isolation min. à 23°C	dB	22
Perte d'insertion typique à 23°C	dB	1.0
Perte d'insertion max. à 23°C	dB	1.3
Rapport d'extinction min. à 23°C (type fibre PM)	dB	20
Perte dépendante de la polarisation max. à 23°C (type fibre SM)	dB	0.15
Perte de retour min. à 23°C (Entrée/Sortie)	dB	45
Diaphonie min.	dB	45
Puissance optique moyenne max. (Ports 1 et 2 inclus)	W	50, 100 ou spécifié
Puissance crête max. pour impulsion ns	kW	10 ou spécifié
Charge de traction max.	N	5
Dimensions du boîtier	mm	82x38x35
Température de fonctionnement	°C	+10~+50
Température de stockage	°C	0~+60

Avec connecteurs, la puissance de manipulation est de 1W seulement, la perte d'insertion est supérieure de 0,3dB, la perte de retour est inférieure de 5dB et le rapport d'extinction est inférieur de 2dB.
La clé du connecteur est alignée sur l'axe lent.

Dimensions du boîtier

Informations de commande

HPMCIR-1111-23-444-56-7-888-99AA (Type fibre PM) / HPICIR-1111-23-444-56-7-888-99AA (Type fibre SM)

1111 - Longueur d'onde :	1064=1064nm, 1030=1030nm, 980=980nm, SSSS=Spécifié
2 - Type de port :	3=3 ports
3 - Axe de travail :	B=Les deux axes fonctionnent, F=Axe rapide bloqué, N=Non-PM
444 - Type de fibre :	018=PLMA-GDF-10/125-M, 021=PLMA-GDF-20/130, SSS=Spécifié
5 - Dimensions du boîtier :	0=82x38x35mm, S=Spécifié
6 - Type de pigtail :	0=fibre nue, 1=tube lâche 900µm
7 - Longueur de fibre :	0.8=0.8m, 1.0=1m, S=Spécifié
888 - Type de connecteur :	0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Aucun, S=Spécifié
99 - Puissance moyenne :	50=50W, 100=100W, SS=Spécifié
AA - Puissance crête :	00=Onde continue, 01=1kW, 02=2kW, 10=10kW, 20=20kW
