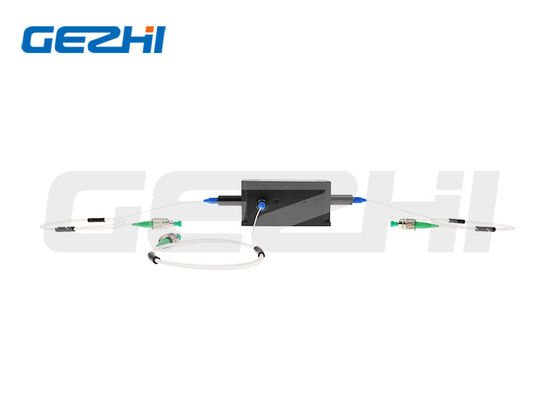

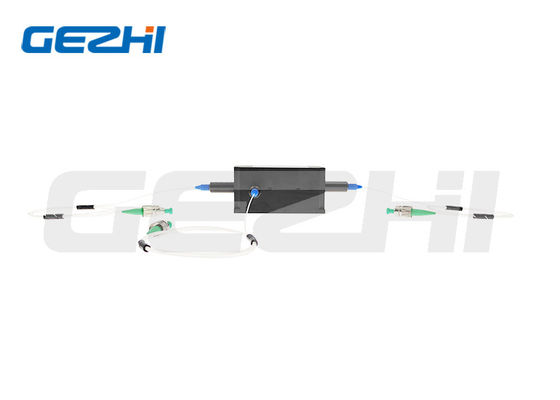

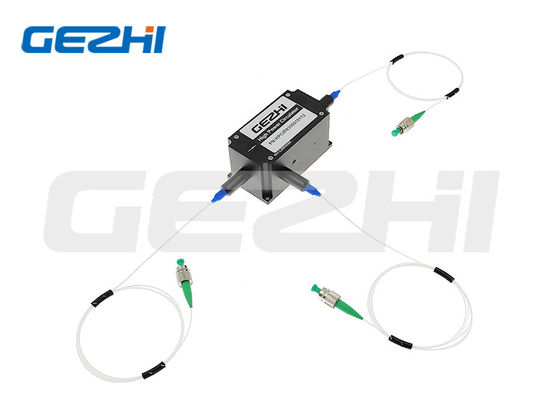

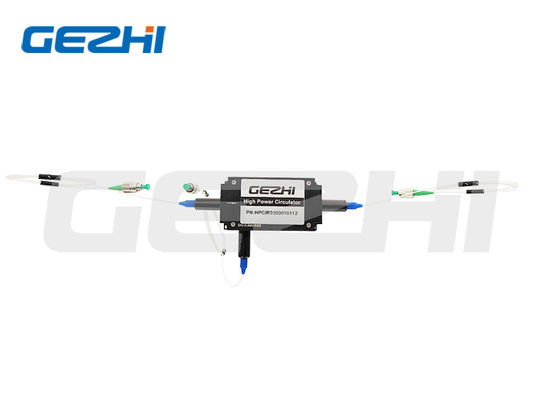

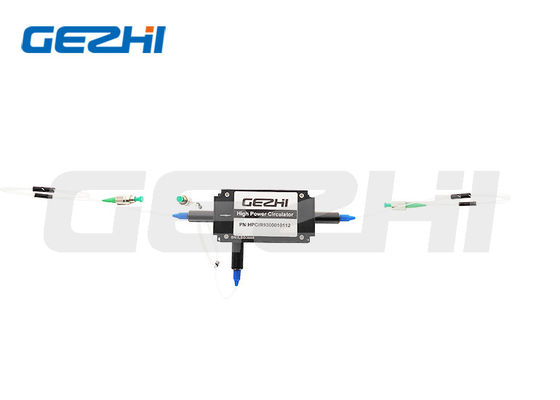

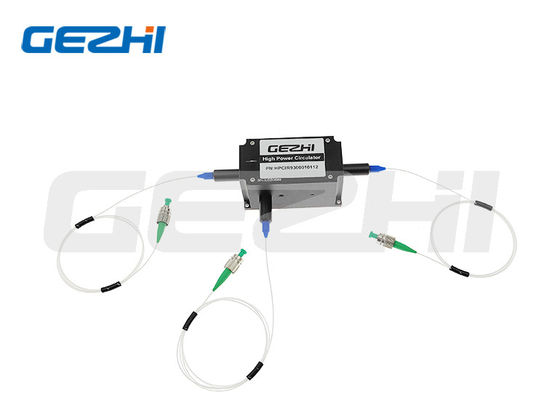

3 ports 1310/1480/1550nm 20W Circulateur à haute puissance en fibre pour capteur et amplificateur en fibre

Name: 3 ports 1310/1480/1550nm 20W Circulateur à haute puissance en fibre pour capteur et amplificateur en fibre
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Circulateur de fibre de puissance élevée de 3 ports
Price: 465.00 USD
Availability: InStock

Nom De Marque:	GEZHI or OEM
Numéro De Modèle:	Circulateur de fibre de puissance élevée de 3 ports
Nombre De Pièces:	1pc
Prix:	US$250-US$680
Conditions De Paiement:	T/T, Union occidentale

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

LA CHINE

Certification:

CE RoHS,ISO9001

Type de port:

port 3

Détails d'emballage:

Boîte de papier

Capacité d'approvisionnement:

5000pcs par mois

Mettre en évidence:

Circulateur de fibre de puissance élevée

Circulateur de fibre de 3 ports

Description du produit

3 ports Circulateur de fibre haute puissance 1310/1480/1550nm pour capteur de fibre

Vue d'ensemble du produit

Haute fiabilité et stabilité 1310/1480/1550nm 3 ports Circulateur à fibre haute puissance (jusqu'à 20W) pour capteur à fibre

Le Circulateur Optique SM à Haute Puissance de 1310nm/1480nm/1550nm à 3 ports-30W est un composant compact et indépendant de la polarisation des ondes lumineuses de haute performance qui achemine les signaux entrants du port 1 vers le port 2,et les signaux entrants du port 2 vers le port 3Les circulateurs à fibre optique agissent comme des routeurs de signal, transmettant la lumière d'une fibre d'entrée à une fibre de sortie, tout en dirigeant la lumière qui revient le long de cette fibre de sortie vers un troisième port.Ils sont idéaux pour les applications de laser à fibre de haute puissance et d'instrumentation.

Caractéristiques

Faible perte d'insertion
Perte de rendement élevée
Très isolé
Haute fiabilité et stabilité

Applications

Amplificateur EDFA et Raman
Capteur de fibres
Instruments à fibre

Spécifications techniques

Paramètre	Unité	Type A	Type B
Le type	-	Type A	Type B
Type de port	-	3 Port
Longueur d'onde centrale	Nm	1550, 1480, 1310
Plage de longueur d'onde de fonctionnement	Nm	± 20
Perte d'insertion à 23°C	dB	0.7	0.6
Max. Perte d'insertion à 23°C	dB	0.9	0.8
Isolement maximal à 23°C	dB	46	30
Min. Isolement à 23°C	dB	40	25
Ratio d'extinction minimum à 23°C (type de fibre PM)	dB	20
Perte dépendante de la polarisation à 23 °C (type de fibre SM)	dB	0.15
Je vais vous parler.	dB	50
Min. Perte de retour à 23°C	dB	50
Dimensions de l'emballage (puissance d'entrée ≤ 5 W)	mm	φ5,5x35
Dimensions de l'emballage (puissance d'entrée ≤ 10 W)	mm	70 x 12 x 8
Dimensions de l'emballage (puissance d'entrée ≤ 20 W)	mm	/	38x18,5x11. Je vous en prie.5
Max. Charge de traction	N	5
Température de fonctionnement	°C	-5 à +70
Température de stockage	°C	-40 à +85

Avec le connecteur, la puissance de traitement est de 1 W seulement, IL est 0,3 dB plus élevée, RL est 5 dB plus faible et ER est 2 dB plus faible.
La clé de connexion est alignée sur l'axe lent.

Dimensions du colis

Informations relatives à la commande

Le produit doit être présenté dans un emballage de qualité supérieure.
HPICIR-1111-234-555-67-8-999-AABB (type de fibres SM) est utilisé pour le traitement des fibres.

1111 - Longueur d'onde:1550=1550nm, 1480=1480nm, 1310=1310nm, SSSS= Spécifié

2 - Type de port3=3-port

3e étape:A=type A, B=type B

4 - Axe de travail:F = axe rapide bloqué, N = non-PM

555 - Type de fibre:Le système de mesure de la pollution atmosphérique est utilisé pour déterminer le niveau de pollution atmosphérique.

6 - Dimensions de l'emballage0=φ5,5x35 mm, 1=70x12x8 mm, 2=38x18,5x11,5 mm, 3=50x28x14 mm, S= Spécifié

7 - Type de queue de porc:0=fibre nue, 1=tube lâche de 900 μm

8 - Longueur de la fibre:0.8=0,8m, 1.0=1m, S=spécifié

999 - Type de connecteur:Le nombre d'établissements de crédit est déterminé en fonction de l'établissement de crédit.

AA - Puissance moyenneLe nombre d'électricités utilisées est déterminé en fonction de l'énergie utilisée.

BB - Puissance maximale:00=onde continue, 01=1 kW, 02=2 kW, 10=10 kW, SS=spécifié
