| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | GZ-HPS100x |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |
| Delivery Time: | 5-8 jours de travail |
| Payment Terms: | T/T, Western Union |

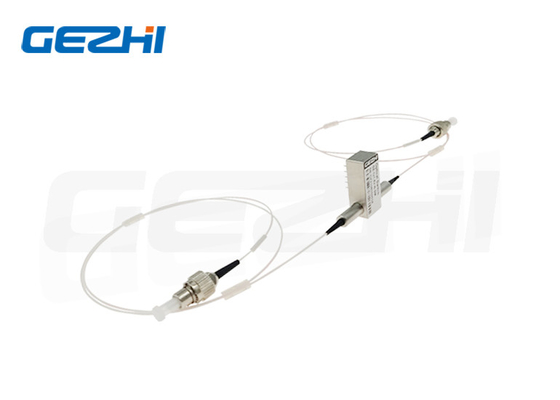

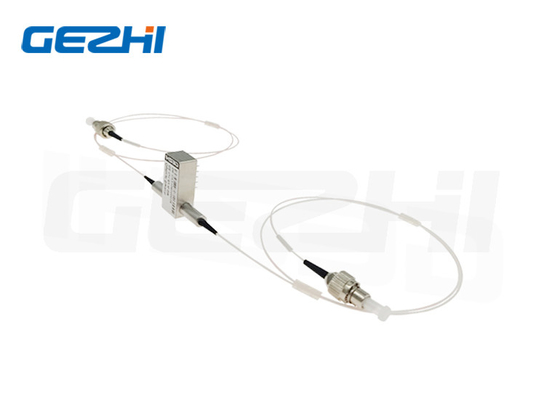

Vue d'ensemble du produit du commutateur optique haute puissance
Commutateur optique à fibre optique de haute puissance 1 × 1, 1 × 2 pour OADM configurable
Commutateur à haute puissance en fibre optique
Les commutateurs à haute puissance de fibre optique GEZHI Photonics 1×1, 1×2 connectent des canaux optiques en redirigeant un signal optique entrant dans une fibre de sortie sélectionnée.L'opération de verrouillage préserve la trajectoire optique sélectionnée après la suppression du signal d'entraînementLe commutateur à haute puissance en fibre optique présente une faible perte d'insertion, un taux d'extinction élevé, une isolation de canal élevée et une fiabilité et une répétabilité extrêmement élevées.Il est conçu pour répondre aux exigences de commutation les plus exigeantes d'un fonctionnement continu sans défaillanceL'interrupteur dispose également de fonctions de circulateur et d'isolateur.Un pilote électronique est disponible pour cette série d'interrupteurs.Protection, protection des émetteurs et des récepteurs, système de test du réseau et instruments.
Caractéristiques et applications deCommutateur optique haute puissance
|
Caractéristiques Faible perte d'insertion Croisement élevé Emballage compact Le pouvoir suprême |
Applications OADM configurable Système optique de croisement et de connexion Moniteur réseau Protection des anneaux de fibres optiques |
Les spécifications deCommutateur optique haute puissance
| Le type | 1x1, 1x2 | ||
| Longueur d'onde (nm) | 1310 +/30 ou 1550 +/-30 | 1310+/-30 et 1550+/-30 | |
| Perte d'insertion (dB) | ≤ 0,7 (type 0,6) | ≤ 0,9 (type 0,7) | |
| Le langage croisé (dB) | ≥ 55 | ≥ 55 | |
| Perte de retour (dB) | ≥ 55 | ≥ 55 | |
| Répétabilité (dB) | ≤ ± 0.05 | ||
| Temps de commutation (ms) | 10 | ||
| Durée de vie (cycle) | >1,000,000 | ||
| Mode de commutation | Fermeture ou non fermeture | ||
| Température de fonctionnement (°C) | -5 à +70 | ||
| Température de stockage (°C) | -40 ~ +85 | ||
| Voltage du moteur (V) | 5 ±0,5 DC ou 5V Pulse | ||
| Courant de travail (mA) | < 50 | ||
| Transmission de l'énergie | < 10 | ||
| Type de fibre | Le numéro de série: | ||
| Longueur de la fibre (m) | Lire les informations de commande | ||
| Pour les véhicules à moteur à combustion | (L) 26,5 × (W) 13,4 × (H) 11 | ||
Dimension du colisCommutateur optique haute puissance
| Le type | Longueur d'onde | Le type | Le pouvoir | Le mode | Type de queue de porc | Longueur | Connecteur |
| Délivrance | |||||||
| Les produits de base | 1310 = 1310 nm | 1x1 | 05W = 5W | L = Fermeture | 25=250um nu | 05 = 0,5 m | 0 = Aucun |
| 1X2 | 10W = 10W | les fibres | |||||
| 20W = 20W | |||||||
| 1550 = 1550 nm | N = Pas de verrouillage | 90=900um en vrac | 10 = 1,0 m | 1=FC/UPC | |||
| tube | |||||||
| 3155 = 1310/1550 nm | Le câble 20=2 mm | 2=FC/APC | |||||
| 3 = SC/APC | |||||||
| 4 = SC/UPC | |||||||
| 6 = LC/PC |
|
|
