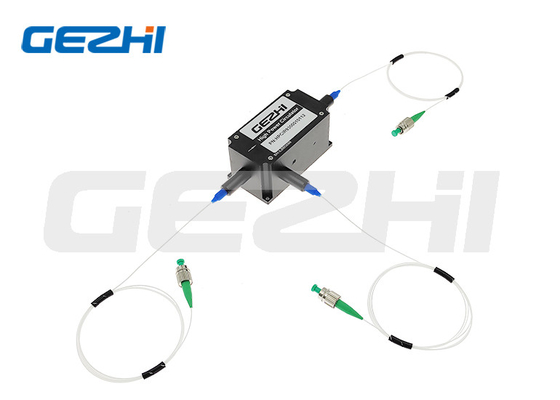

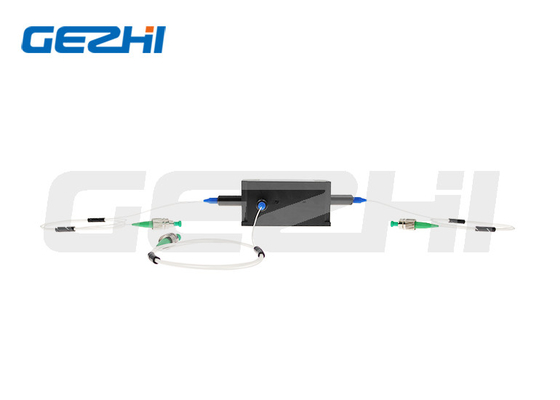

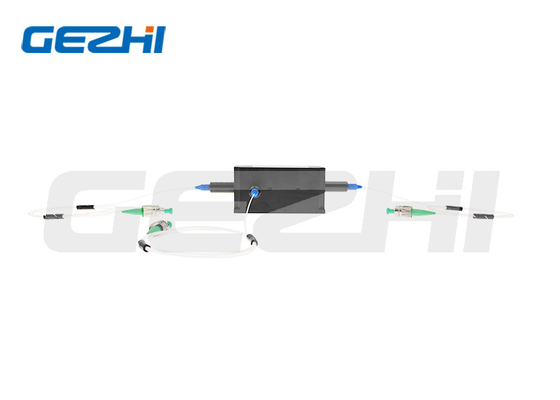

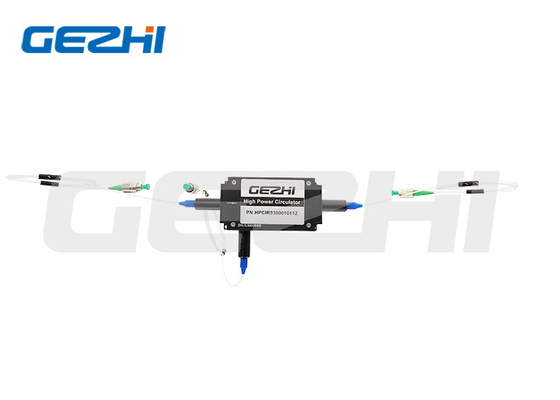

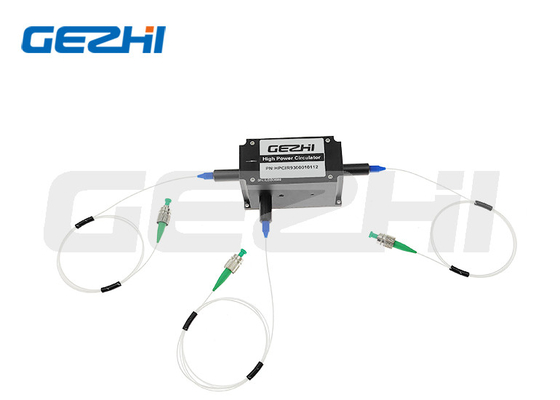

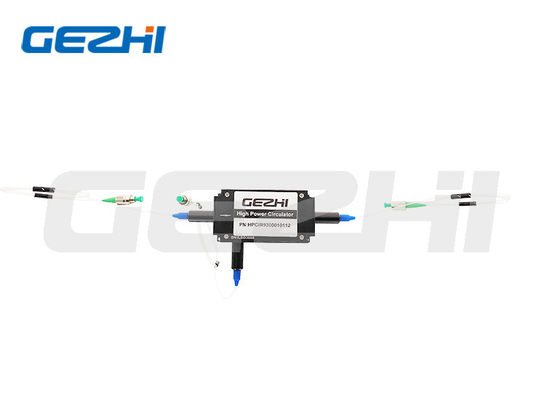

Fibre de puissance élevée de 3 ports 1310/1480/1550nm circulateur pour le capteur de fibre

Name: Fibre de puissance élevée de 3 ports 1310/1480/1550nm circulateur pour le capteur de fibre
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Circulateur de fibre de puissance élevée de 3 ports
Price: 744.08 USD
Availability: InStock

Brand Name:	GEZHI or OEM
Numéro De Modèle:	Circulateur de fibre de puissance élevée de 3 ports
Nombre De Pièces:	1pc
Prix:	Négociable
Payment Terms:	T/T, Western Union

Informations détaillées

Product Description

Informations détaillées

Lieu d'origine:

LA CHINE

Certification:

CE RoHS,ISO9001

Numéro de modèle:

Circulateur-XX de puissance élevée

utilisation:

Amplificateur de fibre optique

temps de garantie:

3 ans

Type gauche:

port 3

Application:

Capteur optique de fibre

Détails d'emballage:

Boîte de papier

Capacité d'approvisionnement:

5000pcs par mois

Mettre en évidence:

Circulateur de fibre de puissance élevée

Circulateur de fibre de 3 ports

Product Description

La stabilité élevée 1310/1480/1550nm 3 de Reliability& met en communication le circulateur de fibre de puissance élevée (jusqu'à 20W) pour le capteur de fibre

Description de produit

Le SM Circulator-30W optique de puissance élevée du port 1310nm/1480nm/1550nm 3 est un composant indépendant d'olarization d'onde lumineuse de performance compacte et haute qui conduit les signaux entrants de 1 gauche à 2 gauches, et des 2 signaux gauches entrants de mettre en communication 3. Ainsi, les circulateurs optiques de fibre agissent en tant que routeurs de signal, transmettant la lumière d'une fibre d'entrée à une fibre de sortie, mais dirigeant la lumière qui revient le long de cette fibre de sortie à un troisième port. Ils sont idéaux pour le laser de fibre de puissance élevée et les applications d'instrumentation.

Caractéristiques	Applications
Basse perte par insertion	EDFA et Raman Amplifier
Perte de rendement élevé	Capteur de fibre
Isolement élevé	Instrument de fibre
Stabilité élevée de Reliability&

Caractéristiques

Paramètre		Unité	Valeur
Type		-	Type A	Type B
Type gauche		-	3 gauche
Longueur d'onde centrale		nanomètre	1550, 1480, 1310
Gamme de longueurs d'onde fonctionnante		nanomètre	±20
Type. Perte par insertion à 23℃		DB	0,7	0,6
Perte par insertion maximale à 23℃		DB	0,9	0,8
Type. Isolement maximal 23℃		DB	46	30
Min. Isolation à 23℃		DB	40	25
Min. Extinction Ratio à 23℃ (type de fibre de P.M.)		DB	20
Perte de Max. Polarization Dependent à 23℃ (type de fibre de SM)		DB	0,15
Min. Cross Talk		DB	50
Mn perte de retour à 23℃		DB	50
Dimensions de paquet	Puissance d'entrée ≤5W	millimètre	φ5.5x35
	Puissance d'entrée ≤10W	millimètre	70x12x8
	Puissance d'entrée ≤20W	millimètre	/	38x18.5x11.5
Max. Tensile Load		N	5
Température de fonctionnement		℃	-5~+70
Température de stockage		℃	-40~+85

Avec le connecteur, la puissance de manipulation est 1W seulement, l'IL est 0.3dB plus haut, RL est 5dB s'abaisser, et l'ER est 2dB inférieur.
La clé de connecteur est alignée pour ralentir l'axe.

Dimensions de paquet

L'information de commande

HPMCIR-1111-234-555-67-8-999-AABB (type) de fibre de P.M./HPICIR-1111-234-555-67-8-999-AABB (type de fibre de SM)
1111 - Longueur d'onde :	1550=1550nm, 1480=1480nm, 1310=1310nm, SSSS=Specified
2 - Type gauche :	3=3-Port
3 - Étape :	A=Type A, B=Type B
4 - Axe fonctionnant :	L'axe de F=Fast a bloqué, N=Non-PM
555 - Type de fibre :	001=PM1550, 002=PM1310, 008=SMF-28E, SSS=Specified
6 - Dimensions de paquet :	0=φ5.5x35mm, 1=70x12x8mm, 2=38x18.5x11.5mm, 3=50x28x14mm, S=Specified
7 - Type de tresse :	0=bare fibre, tube lâche de 1=900μm
8 - Longueur de fibre :	0.8=0.8m, 1.0=1m, S=Specified
999 - Type de connecteur :	0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified
Aa - Puissance moyenne :	01=1W, 02=2W, 05=5W, 10=10W, 20=20W, SS=Specified
BB - Puissance de crête :	00=Continuous vague, 01=1kW, 02=2kW, 10=10kW, SS=Specified
