Puissance: | jusqu'à 20W | temps de garantie: | 36 mois |
---|---|---|---|
Ports: | 3 | Application: | Instrument de fibre |
Longueur d'onde: | 1950, 2000, 2050nm | ||
Surligner: | Circulateur optique de composants de puissance élevée,Circulateur optique de 3 ports,Circulateur optique pour l'instrument de fibre |

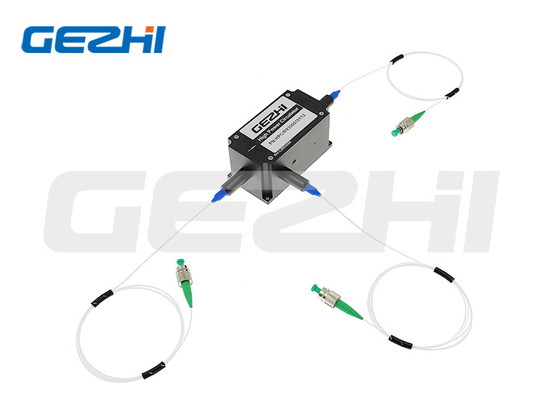

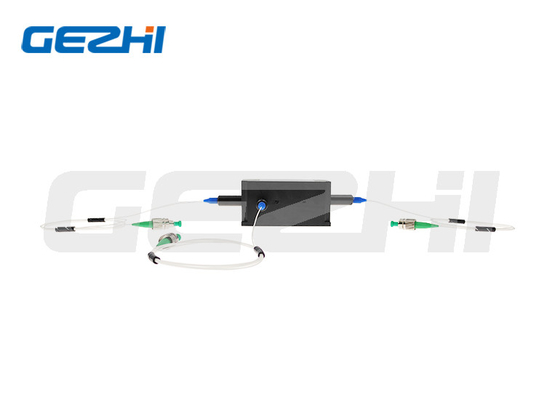

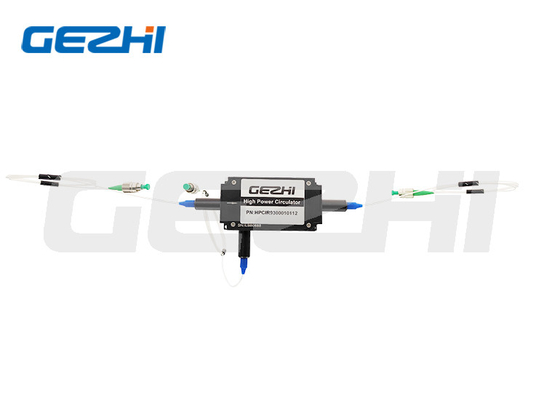

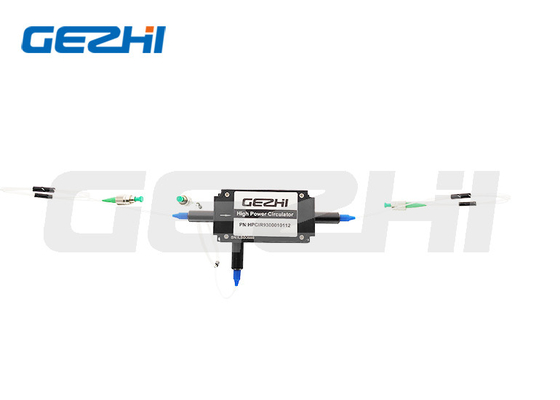

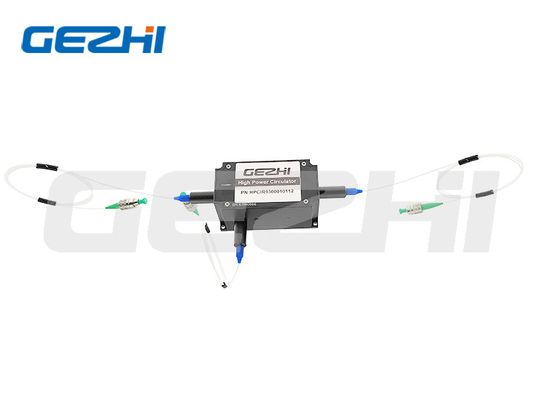

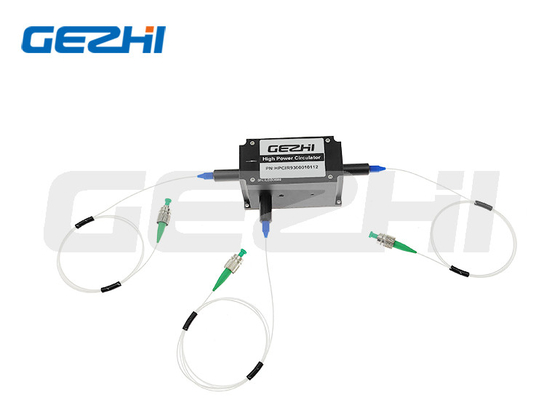

Circulateur optique de bonne des prix 3 puissance des ports 1950,2000,2050nmHigh pour l'instrument de fibre (jusqu'à 20W)
Description de produit
Paramètre | Unité | Valeur | |
Type gauche | - |
3 gauche
|
|
Longueur d'onde centrale | nanomètre | 1950, 2000, 2050 | |
Gamme de longueurs d'onde fonctionnante | nanomètre |
±10
|
|
Perte par insertion maximale à 23℃ | DB | 1,3 | |
Min. Isolation à 23℃ | DB | 16 | |
Min. Crosstalk | DB | 50 | |
Min. Extinction Ratio à 23℃ (type de fibre de P.M.) | DB | 18 | |
Perte de Max. Polarization Dependent à 23℃ (type de fibre de SM) | DB | 0,15 | |
Mn perte de retour | DB | 50 | |
Max. Optical Power | W | 1, 2, 5,…, 20 ou spécifique | |
Dimensions de paquet | Puissance d'entrée ≤5W | millimètre | φ5.5x35 (type de P.M. seulement) |
Puissance d'entrée ≤20W | millimètre | 50x28x14 | |
Max. Tensile Load | N | 5 | |
Température de fonctionnement | ℃ | 0~+70 | |
Température de stockage | ℃ | -40~+85 |
Avec le connecteur, la puissance de manipulation est 1W seulement, l'IL est 0.3dB plus haut, RL est 5dB s'abaisser, et l'ER est 2dB inférieur.
La clé de connecteur est alignée pour ralentir l'axe.
Dimensions de paquet
HPMCIR-1111-23-444-56-7-888-99AA (type) de fibre de P.M./HPICIR-1111-23-444-56-7-888-99AA (type de fibre de SM)
|
|
1111 - Longueur d'onde : | 2050=2050nm, 2000=2000nm, 1950=1950nm, SSSS=Specified |
2 - Type gauche : | 3=3-Port |
3 - Axe fonctionnant : | L'axe de F=Fast a bloqué, N=Non-PM |
444 - Type de fibre : |
001=PM1550, 008=SMF-28, 022=PM-GDF-10/130-2000-M, 0045=PM1950, 090=SM1950, SSS=Specified |
5 - Dimension de paquet : | 0=φ5.5x35mm, 1=70x12x8mm, 2=50x28x14mm, S=Specified |
6 - Type de tresse : | 0=bare fibre, tube lâche de 1=900μm |
7 - Longueur de fibre : | 0.8=0.8m, 1.0=1m, S=Specify |
888 - Type de connecteur : | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
99 - Puissance moyenne : | 00=300mW, 01=1W, 05=5W, 10=10W, 20=20W, SS=Specified |
Aa - Puissance de crête : | 00=Continuous vague, 10=10kW, SS=Specified |
