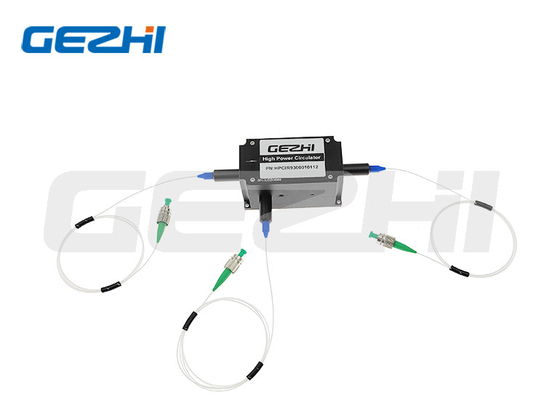

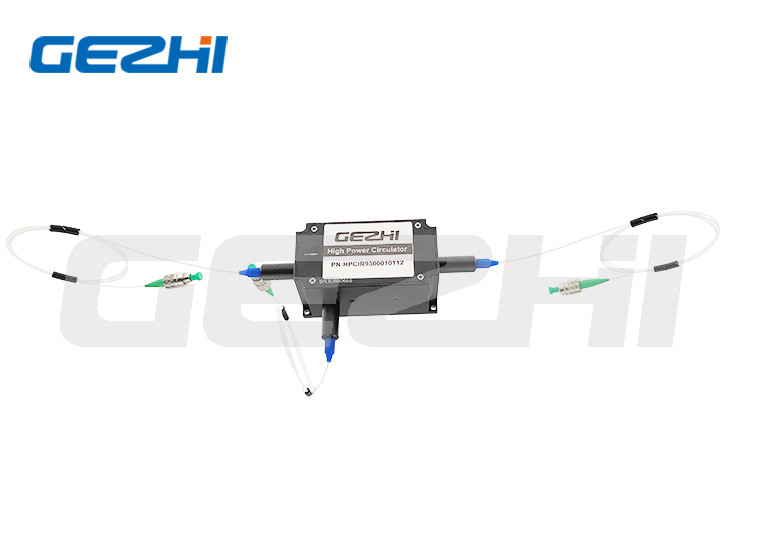

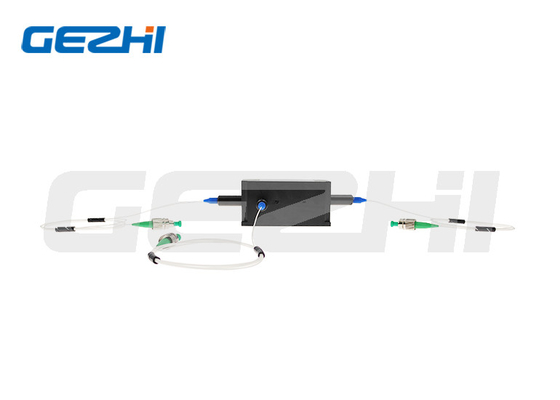

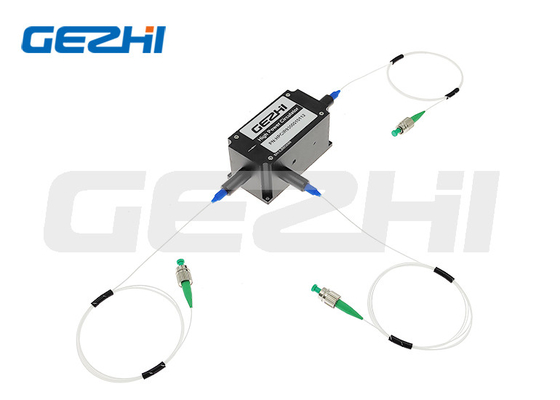

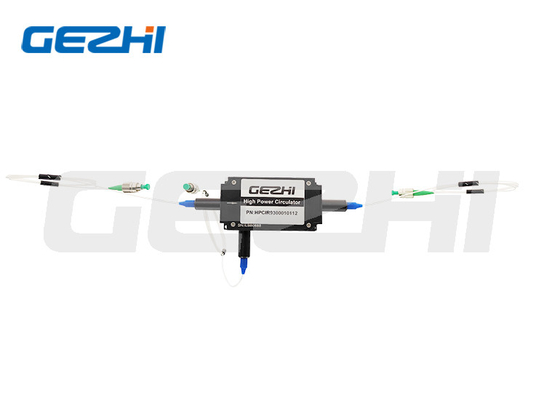

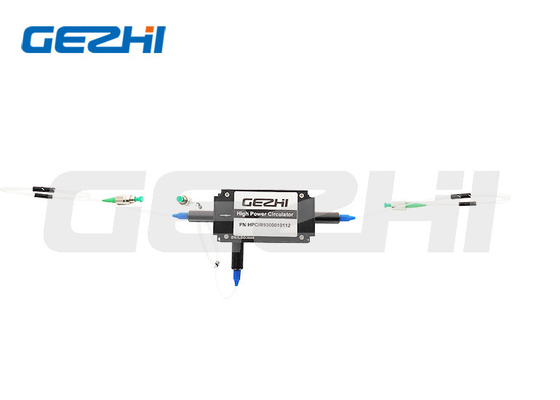

Polarisation faite sur commande maintenant TGG circulateur optique basé pour l'amplificateur de fibre

Name: Polarisation faite sur commande maintenant TGG circulateur optique basé pour l'amplificateur de fibre
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Polarisation maintenant le circulateur optique
Price: 744.08 USD
Availability: InStock

Brand Name:	GEZHI or OEM
Numéro De Modèle:	Polarisation maintenant le circulateur optique
Nombre De Pièces:	1pc
Prix:	Négociable
Payment Terms:	T/T, Western Union

Informations détaillées

Product Description

Informations détaillées

Lieu d'origine:

LA CHINE

Certification:

CE RoHS,ISO9001

Numéro de modèle:

Circulateur de P.M.

Type gauche:

3-port

Longueur d'onde:

Personnalisable

temps de garantie:

3years

Réseau:

réseau de fibre optique

Détails d'emballage:

Boîte de papier

Capacité d'approvisionnement:

5000pcs par mois

Mettre en évidence:

Polarisation faite sur commande maintenant le circulateur optique

TGG a basé la polarisation maintenant le circulateur optique

Circulateur optique personnalisable de P.M.

Product Description

La polarisation personnalisable de longueur d'onde maintenant TGG circulateur optique a basé la demande d'amplificateur de fibre

Description de produit

La fonctionnalité principale d'un circulateur optique de fibre dirige la lumière séquentiellement du port vers le port avec la basse perte dans seulement une direction qui des résultats dans la séparation des signaux qui voyagent le long d'une fibre optique dans des directions opposées.

Gezhi Photonics fabrique les circulateurs optiques de diverse fibre intégrée, y compris les circulateurs optiques de haute puissance de fibre multimode de circulateurs, unimodale et (circulateurs optiques polarisation-indépendants et polarisation-maintenants de fibre). Ces circulateurs de fibre sont personnalisables sur demande.

Caractéristiques

Perte par insertion de *Low

Le *High renvoient la perte

Isolement de *High

* de forte stabilité et fiabilité

Applications

Amplificateur de *Fiber

Instrument *Testing

Capteur de *Fiber

Équipement *Medical

Caractéristiques

Paramètres	Unité	Valeurs
Longueur d'onde fonctionnante	nanomètre	532	633 ou 680 680	780, 808, 850 ou 930	980	1030	1053 ou 1064	1150
Largeur de bande de longueur d'onde	nanomètre	±5	±5	±10	±10	±10	±10	±5
Perte par insertion	DB	≤2.5	≤2.5	≤1.5	≤1.5	≤1.5	≤1.5	≤1.5
Min. Isolation	DB	≥20	≥20	≥22	≥22	≥22	≥22	≥22
Isolement maximal	DB	≥25	≥25	≥26	≥25	≥25	≥25	≥25
Rapport d'extinction (type B)	DB	≥18	≥18	≥18	≥18	≥18	≥18	≥18
Rapport d'extinction (type F)	DB	≥20	≥20	≥20	≥20	≥20	≥20	≥20
Type de fibre	/	PM460	PM630	PM780	PM980	PM980	PM980 ou 1060
Max Power Handling (onde entretenue)	W	0,02	0,05	0,5, 5,10 ou 20	0,5, 5 ou 20	0,5, 5,20	0,5, 5,20	0,5, 5,20
Interférence	DB	≥45
Perte de retour	DB	≥45
Charge de tension	N	≤5
Température de fonctionnement	°C	0~+60
Température de stockage	°C	-10~+75
Dimension de paquet	nanomètre	70x28x26

Note :

les caractéristiques 1.Above sont pour le dispositif sans connecteur, si avec le connecteur, l'IL sera 0.3dB plus haut, la perte de retour avec soit de réduire 5dB et le rapport d'extinction réduira 2dB.

2. S'il y a application d'impulsion, veuillez être sûr de nous informer de l'énergie d'impulsion et de la puissance de crête.

Dimensions de paquet

L'information de commande

①Port :	3=3port
②Longueur d'onde :	532 ; 633 ; 680 ; 780 ; 808 ; 850 ; 930 ; 980 ; 1030 ; 1053 ; 1064 ; 1150nm ; S=Specify
③Alignement d'axe :	Fonctionnement d'axe de B=Both ; Le fonctionnement d'axe de F=Slow, axe rapide a bloqué ; Le type de N=Non-PM est disponible
④Manipulation de puissance :	0L=0.5W ; 01=1W ; 02=2W ; 10=10W ; 10=20W ; S=Specify
⑤Type de fibre :	PM460 ; PM630 ; PM780 ; PM980 ; PM1060 ; S=Specify
⑥Dimensions de paquet :	T2=70x28x26mm ; S=Specify
⑦Type de tresse :	fibre 00=bare ; tube 09=900um lâche
⑧Longueur de fibre :	08=0.8m ; 10=1m ; S=Specify
⑨Type de connecteur :	FA=FC/APC ; FP=FC/UPC ; SA=SC/APC ; SP=SC/UPC ; S=Specify
⑩Puissance de crête pour l'impulsion :	00=Continuous vague, 10=10kW, 20=20kW, SS=Specified
